Flanşlı Somun (Pullu Altıgen)
Alt tarafında entegre pul-flanş bulunan altıgen somun; yük dağıtır, pula gerek bırakmaz.

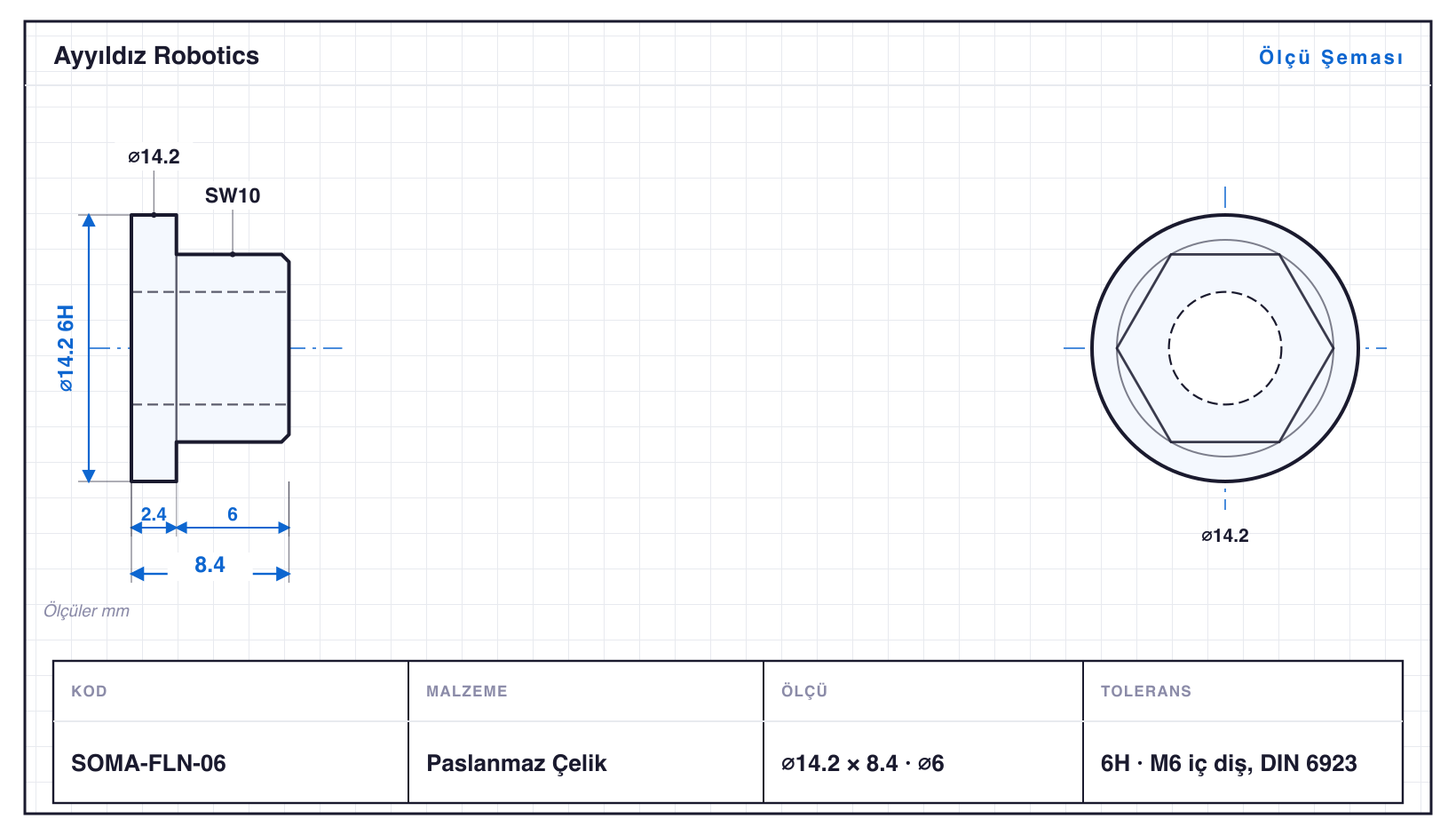

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
8 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| SOMA-FLN-03 | 7,6 | 4,5 | SW5,5 · ⌀3 | 6H | M3 iç diş, DIN 6923 |
| SOMA-FLN-04 | 9,6 | 5,8 | SW7 · ⌀4 | 6H | M4 iç diş, DIN 6923 |
| SOMA-FLN-05 | 11,8 | 7 | SW8 · ⌀5 | 6H | M5 iç diş, DIN 6923 |
| SOMA-FLN-05-K | 11,8 | 7 | SW8 · tırtıl · ⌀5 | 6H | M5 tırtıklı flanş (kaymaz), iç diş |
| SOMA-FLN-06 | 14,2 | 8,4 | SW10 · ⌀6 | 6H | M6 iç diş, DIN 6923 |
| SOMA-FLN-06-K | 14,2 | 8,4 | SW10 · tırtıl · ⌀6 | 6H | M6 tırtıklı flanş (kaymaz), iç diş |
| SOMA-FLN-08 | 17,9 | 11 | SW13 · ⌀8 | 6H | M8 iç diş, DIN 6923 |
| SOMA-FLN-10 | 19,6 | 13,5 | SW15 · ⌀10 | 6H | M10 iç diş, DIN 6923 (flanş redüklü) |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Flanşlı Somun (Pullu Altıgen), Goodway SW-20 kayar otomatta üretilen 8 varyantlık bir Somun & Dişli Adaptörler ailesidir — çaplar ⌀7,6–19,6 mm, boylar 4,5–13,5 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı SOMA-FLN-10, 13,5 mm. Tornalamanın yanında altıgen ağız frezeleme (SW5,5–15), tırtıl çekme ve eksenel delme (⌀3–10 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant SOMA-FLN-10: ⌀19,6 mm çapta 13,5 mm boy, yani L/D 0,7. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6H toleransında işlenir; en küçüğü SOMA-FLN-03 (⌀7,6 mm), en büyüğü SOMA-FLN-10 (⌀19,6 mm). Aile altıgen anahtar ağzı, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
