Kaplin Somunu (Uzatma)
İki çubuğu eksenel birleştiren uzun altıgen kaplin somunu; boydan boya iç diş.

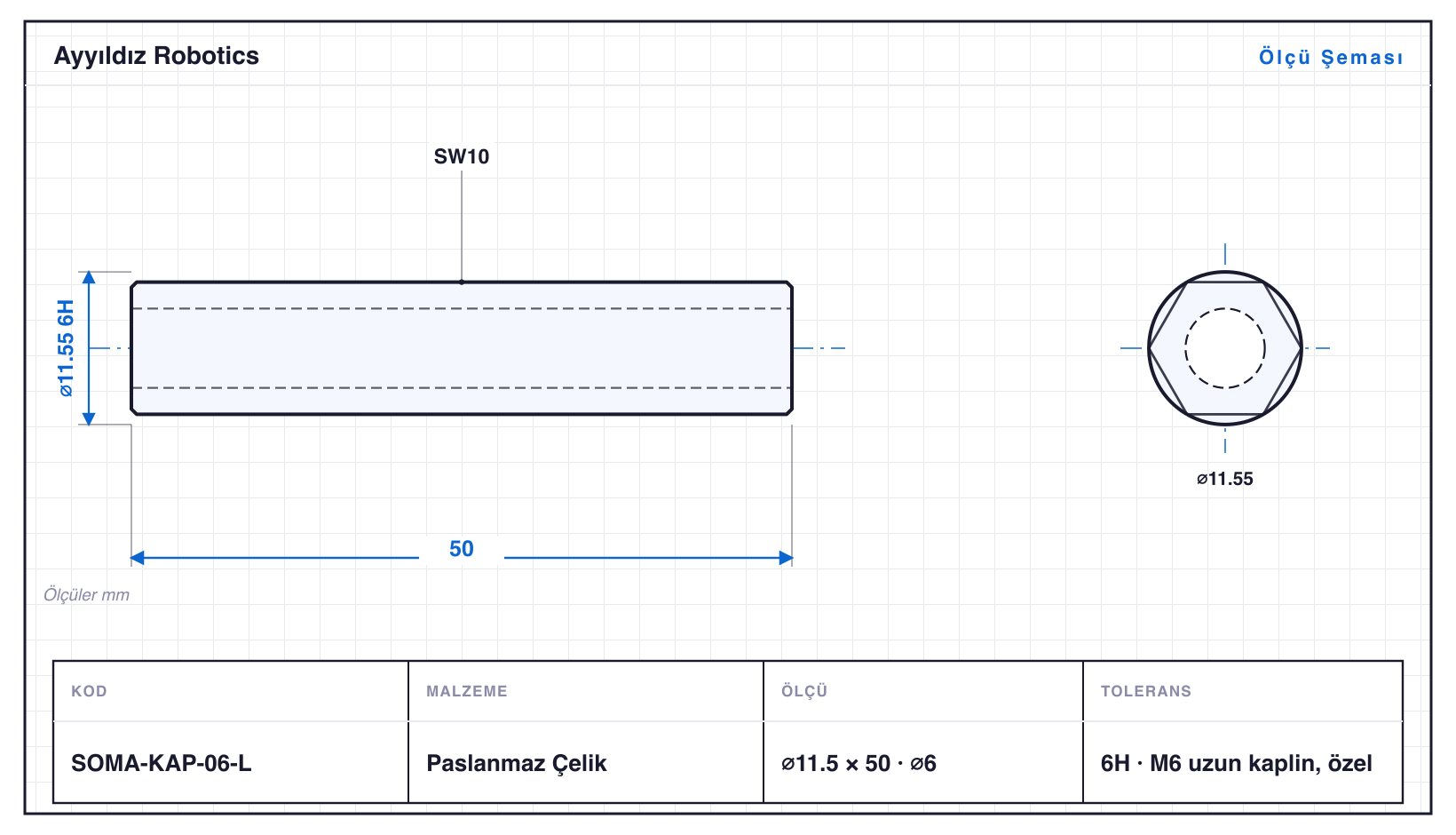

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| SOMA-KAP-03 | 6,4 | 12 | SW5,5 · ⌀3 | 6H | M3 boydan boya iç diş, DIN 6334 |
| SOMA-KAP-04 | 8,1 | 16 | SW7 · ⌀4 | 6H | M4 boydan boya iç diş, DIN 6334 |
| SOMA-KAP-05 | 9,2 | 20 | SW8 · ⌀5 | 6H | M5 boydan boya iç diş, DIN 6334 |
| SOMA-KAP-06 | 11,5 | 25 | SW10 · ⌀6 | 6H | M6 boydan boya iç diş, DIN 6334 |
| SOMA-KAP-06-L | 11,5 | 50 | SW10 · ⌀6 | 6H | M6 uzun kaplin, özel |
| SOMA-KAP-08 | 15 | 30 | SW13 · ⌀8 | 6H | M8 boydan boya iç diş, DIN 6334 |
| SOMA-KAP-08-L | 15 | 60 | SW13 · ⌀8 | 6H | M8 uzun kaplin, özel |
| SOMA-KAP-10 | 19,6 | 40 | SW17 · ⌀10 | 6H | M10 boydan boya iç diş, DIN 6334 |
| SOMA-KAP-10-L | 19,6 | 70 | SW17 · ⌀10 | 6H | M10 uzun kaplin, özel |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Kaplin Somunu (Uzatma), Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Somun & Dişli Adaptörler ailesidir — çaplar ⌀6,4–19,6 mm, boylar 12–70 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı SOMA-KAP-10-L, 70 mm. Tornalamanın yanında altıgen ağız frezeleme (SW5,5–17) ve eksenel delme (⌀3–10 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant SOMA-KAP-06-L: ⌀11,5 mm çapta 50 mm boy, yani L/D 4,3. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6H toleransında işlenir; en küçüğü SOMA-KAP-03 (⌀6,4 mm), en büyüğü SOMA-KAP-10-L (⌀19,6 mm). Aile altıgen anahtar ağzı, delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
