Konik Geçiş Göbeği
İki çap arasında konik geçişli dekoratif göbek, delikli.

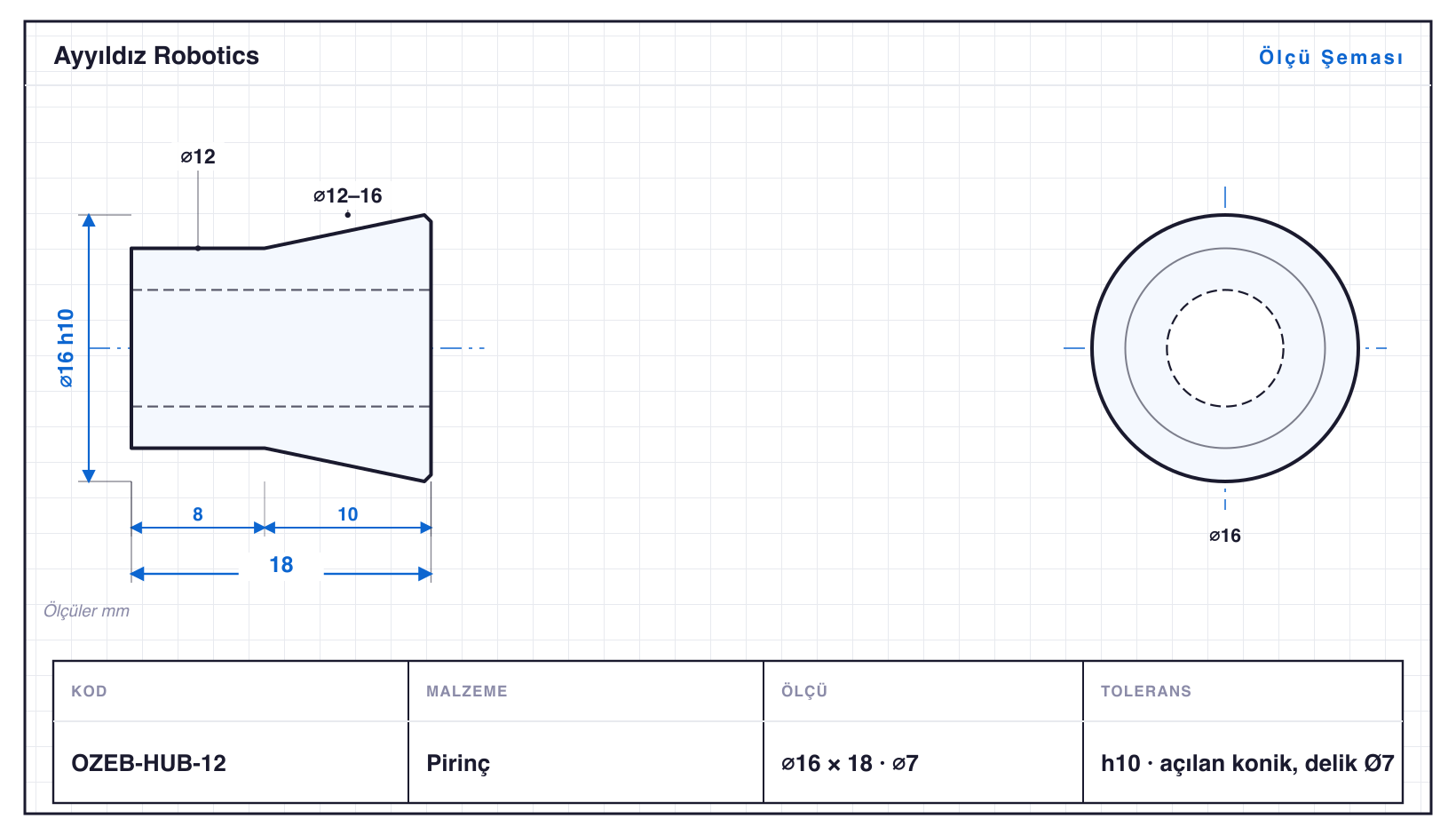

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OZEB-HUB-06 | 9 | 16 | konik · ⌀3,2 | h10 | konik geçiş, delik ⌀3,2 |
| OZEB-HUB-08 | 11 | 19 | konik · ⌀4 | h10 | konik geçiş, delik ⌀4 |
| OZEB-HUB-09 | 13 | 21 | konik · ⌀5 | h10 | konik geçiş, delik ⌀5 |
| OZEB-HUB-10 | 14 | 18 | konik · ⌀6 | h10 | tek konik göbek, delik ⌀6 |
| OZEB-HUB-11 | 15 | 24 | konik · ⌀6 | h10 | konik geçiş, delik ⌀6 |
| OZEB-HUB-12 | 16 | 18 | konik · ⌀7 | h10 | açılan konik, delik ⌀7 |
| OZEB-HUB-13 | 17 | 23 | konik · ⌀8 | h10 | konik geçiş, delik ⌀8 |
| OZEB-HUB-14 | 18 | 26 | konik · ⌀9 | h10 | konik geçiş, delik ⌀9 |
| OZEB-HUB-18 | 18 | 24 | konik · ⌀10 | h10 | uzun konik göbek, delik ⌀10 |
| OZEB-HUB-16 | 20 | 20 | konik · ⌀10 | h10 | maks açılan konik, delik ⌀10 |
| OZEB-HUB-20 | 20 | 30 | konik · ⌀12 | h10 | maks zarf konik göbek, delik ⌀12 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Konik Geçiş Göbeği, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Özel Dekolataj ailesidir — çaplar ⌀9–20 mm, boylar 16–30 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OZEB-HUB-20, 30 mm. Tornalamanın yanında konik tornalama gerekiyor. Ailedeki delikler ⌀3,2–12 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OZEB-HUB-06: ⌀9 mm çapta 16 mm boy, yani L/D 1,8. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h10 toleransında işlenir; en küçüğü OZEB-HUB-06 (⌀9 mm), en büyüğü OZEB-HUB-20 (⌀20 mm). Aile konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
