Ayar Kolu Göbeği
Kademeli tırtıllı gövdeli, iç dişli ayar kolu bağlantı göbeği.

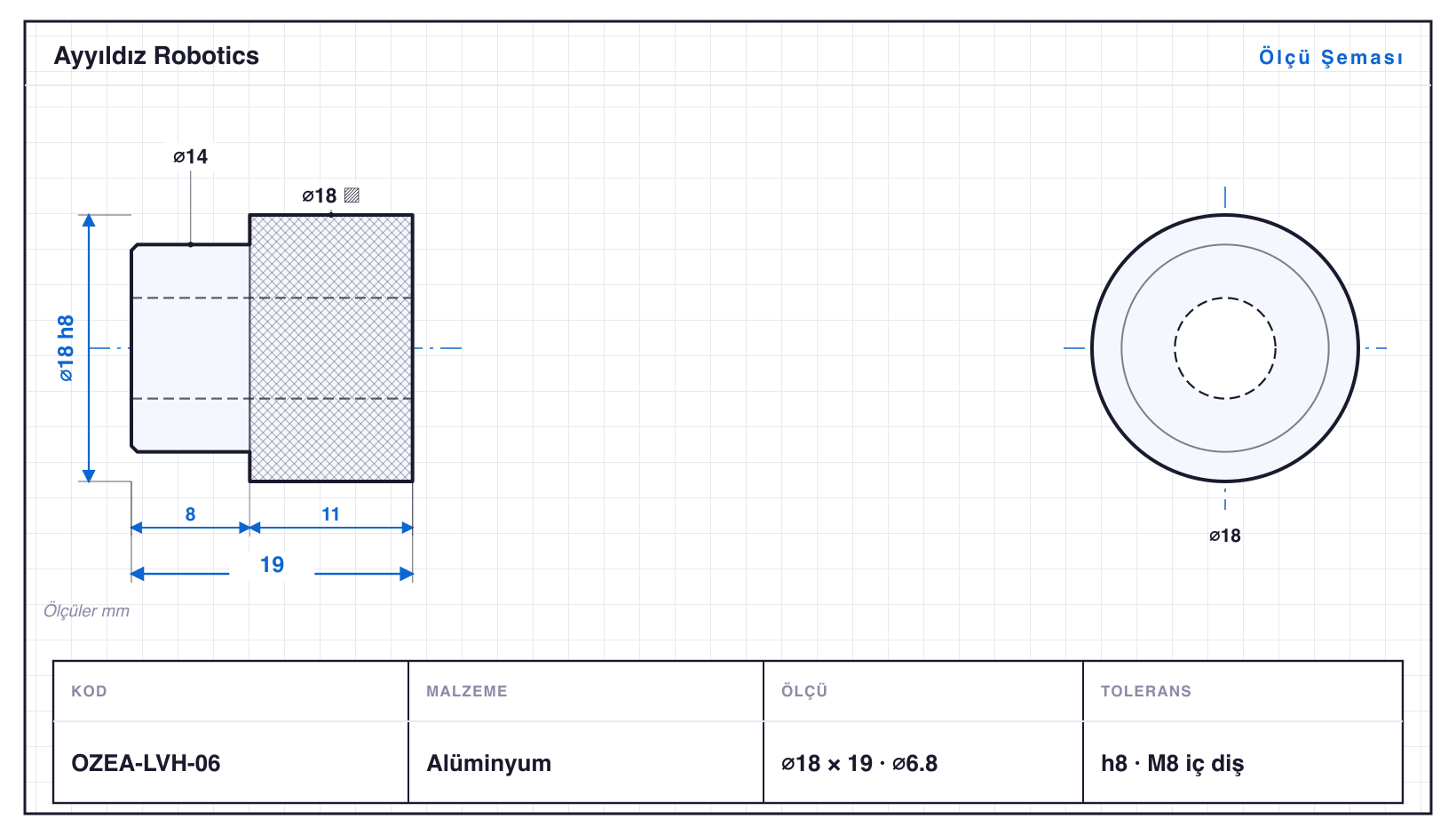

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OZEA-LVH-01 | 14 | 14 | tırtıl · ⌀4,2 · 2 kademe | h8 | M5 iç diş |
| OZEA-LVH-02 | 15 | 15 | tırtıl · ⌀4,2 · 2 kademe | h8 · ⌀15: 0/−0,027 | M5 iç diş |
| OZEA-LVH-03 | 16 | 16 | tırtıl · ⌀5 · 2 kademe | h8 · ⌀16: 0/−0,027 | M6 iç diş |
| OZEA-LVH-04 | 16 | 18 | tırtıl · ⌀5 · 2 kademe | h8 · ⌀16: 0/−0,027 | M6 iç diş |
| OZEA-LVH-05 | 17 | 18 | tırtıl · ⌀5 · 2 kademe | h8 · ⌀17: 0/−0,027 | M6 iç diş |
| OZEA-LVH-06 | 18 | 19 | tırtıl · ⌀6,8 · 2 kademe | h8 · ⌀18: 0/−0,027 | M8 iç diş |
| OZEA-LVH-07 | 19 | 21 | tırtıl · ⌀6,8 · 2 kademe | h8 | M8 iç diş |
| OZEA-LVH-08 | 20 | 21 | tırtıl · ⌀6,8 · 2 kademe | h8 | M8 iç diş |
| OZEA-LVH-09 | 20 | 18 | konik · tırtıl · ⌀8,5 | h8 · ⌀20: 0/−0,033 | M10 iç diş; konik geçiş |
| OZEA-LVH-10 | 20 | 28 | konik · tırtıl · ⌀8,5 | h8 | M10 iç diş |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Ayar Kolu Göbeği, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Özel Dekolataj ailesidir — çaplar ⌀14–20 mm, boylar 14–28 mm, standart malzeme Alüminyum (çelik, paslanmaz çelik veya pirinç da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OZEA-LVH-10, 28 mm. Tornalamanın yanında konik tornalama, tırtıl çekme ve eksenel delme (⌀4,2–8,5 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OZEA-LVH-10: ⌀20 mm çapta 28 mm boy, yani L/D 1,4. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h8 toleransında işlenir; en küçüğü OZEA-LVH-01 (⌀14 mm), en büyüğü OZEA-LVH-10 (⌀20 mm). Aile konik, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
