Implant Abutment
Diş implantı üzerine oturan, kademeli konik gövdeli ve iç dişli bağlantı parçası.

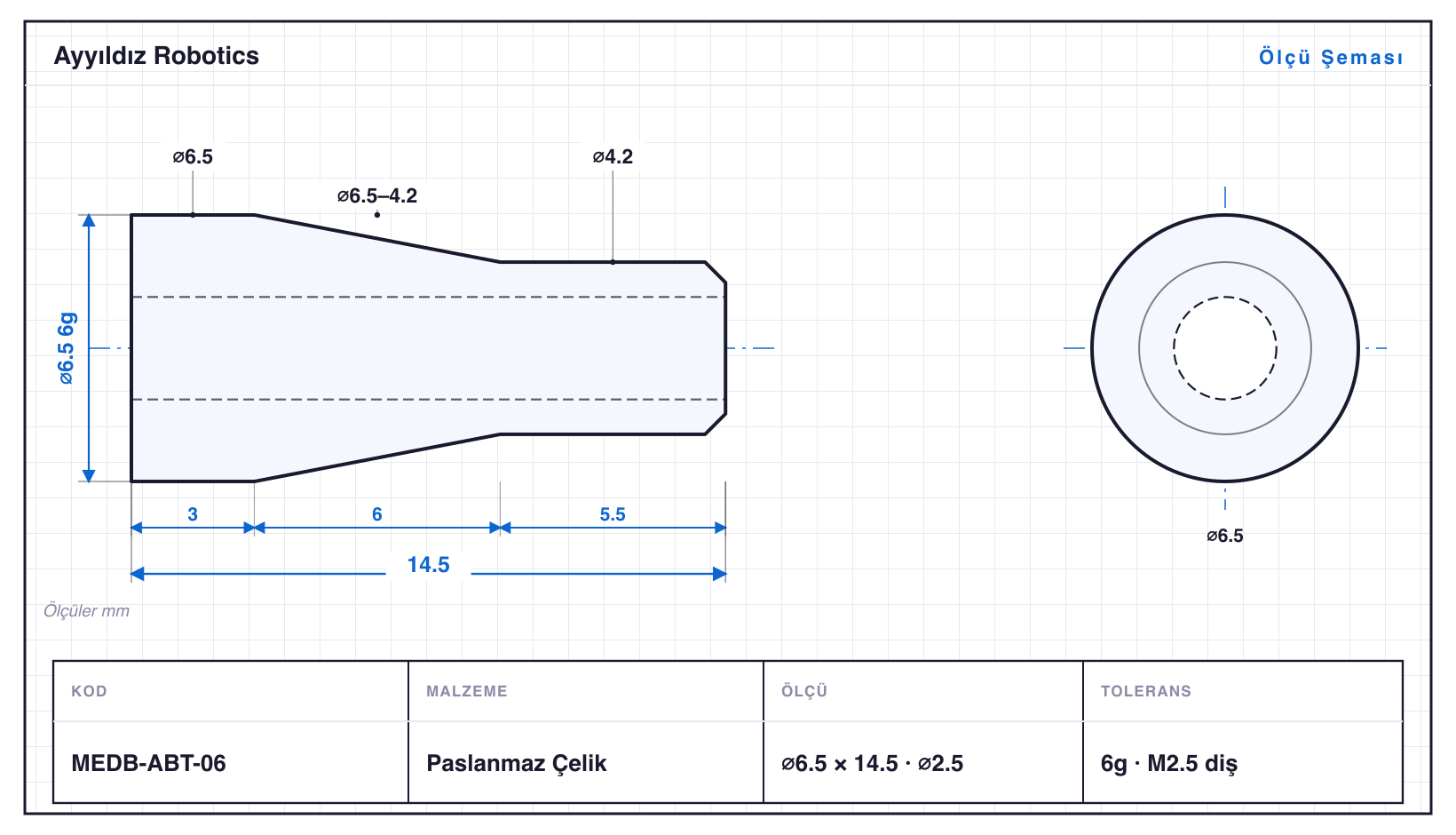

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MEDB-ABT-01 | 4,5 | 9,5 | konik · ⌀1,6 | 6g | M1,6 diş |
| MEDB-ABT-02 | 5 | 10,5 | konik · ⌀1,6 | 6g | M1,6 diş |
| MEDB-ABT-03 | 5,5 | 12 | konik · ⌀2 | 6g | M2 diş |
| MEDB-ABT-04 | 6 | 13 | konik · ⌀2 | 6g | M2 diş |
| MEDB-ABT-05 | 6,4 | 12,5 | SW5,5 · konik · ⌀2 | 6g | M2 diş |
| MEDB-ABT-06 | 6,5 | 14,5 | konik · ⌀2,5 | 6g | M2,5 diş |
| MEDB-ABT-08 | 7,5 | 15,5 | konik · ⌀3 | 6g | M3 diş |
| MEDB-ABT-09 | 8 | 17 | konik · ⌀3 | 6g | M3 diş |
| MEDB-ABT-07 | 8,1 | 14,5 | SW7 · konik · ⌀2,5 | 6g | M2,5 diş |
| MEDB-ABT-10 | 9,2 | 17,5 | SW8 · konik · ⌀3 | 6g | M3 diş |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Implant Abutment, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Medikal & Dental Parçalar ailesidir — çaplar ⌀4,5–9,2 mm, boylar 9,5–17,5 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀10 mm çubuktan çıkıyor; ailenin en uzun varyantı MEDB-ABT-10, 17,5 mm. Tornalamanın yanında altıgen ağız frezeleme (SW5,5–8), konik tornalama ve eksenel delme (⌀1,6–3 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant MEDB-ABT-06: ⌀6,5 mm çapta 14,5 mm boy, yani L/D 2,2. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü MEDB-ABT-01 (⌀4,5 mm), en büyüğü MEDB-ABT-10 (⌀9,2 mm). Aile altıgen anahtar ağzı, konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
