Fiksatör Pini
Altıgen tahrik başlı ve merkezî dişli tutuş bölgeli eksternal fiksatör pini.

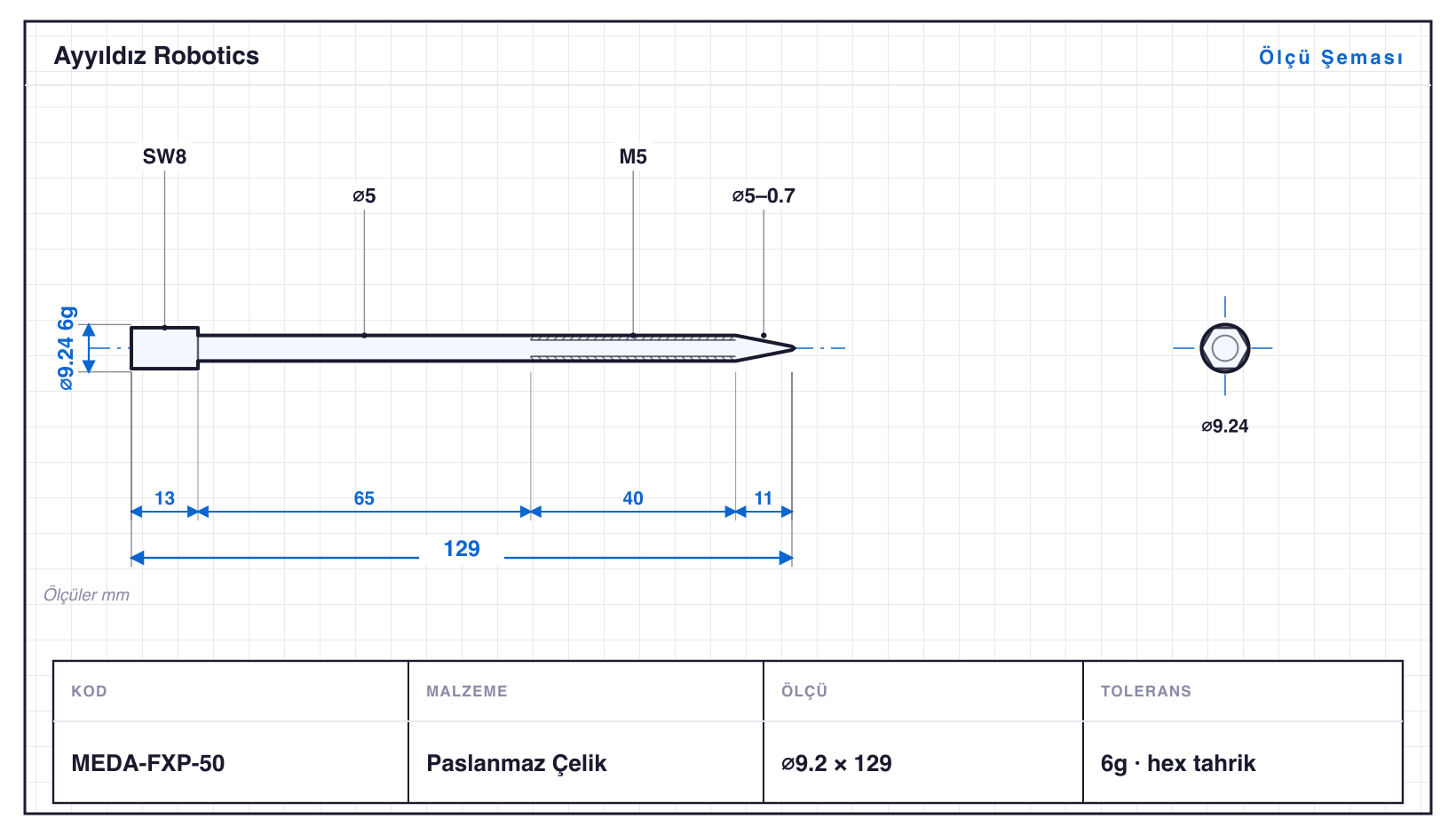

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MEDA-FXP-25 | 6,4 | 74 | M2.5 · SW5,5 · konik | 6g | hex tahrik |
| MEDA-FXP-30 | 6,4 | 85 | M3 · SW5,5 · konik | 6g | hex tahrik |
| MEDA-FXP-35 | 8,1 | 96 | M3.5 · SW7 · konik | 6g | hex tahrik |
| MEDA-FXP-40 | 8,1 | 107 | M4 · SW7 · konik | 6g | hex tahrik |
| MEDA-FXP-45 | 9,2 | 118 | M4.5 · SW8 · konik | 6g | hex tahrik |
| MEDA-FXP-50 | 9,2 | 129 | M5 · SW8 · konik | 6g | hex tahrik |
| MEDA-FXP-60 | 11,5 | 145 | M6 · SW10 · konik | 6g | hex tahrik |
| MEDA-FXP-70 | 11,5 | 161 | M7 · SW10 · konik | 6g | hex tahrik |
| MEDA-FXP-80 | 15 | 177 | M8 · SW13 · konik | 6g | hex tahrik |
| MEDA-FXP-10 | 19,6 | 208 | M10 · SW17 · konik | 6g | hex tahrik |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Fiksatör Pini, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Medikal & Dental Parçalar ailesidir — çaplar ⌀6,4–19,6 mm, boylar 74–208 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor. Tornalamanın yanında diş çekme (M2.5–M10 arası 10 ölçü), altıgen ağız frezeleme (SW5,5–17) ve konik tornalama gerekiyor. Bir varyant, MEDA-FXP-10, 208 mm ile tezgâhın 207 mm'lik tek bağlama sınırını aşıyor; o ölçü iki bağlamada üretiliyor.
Ailenin en narin varyantı MEDA-FXP-50: ⌀9,2 mm çapta 129 mm boy, yani boy/çap oranı 14,0. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar 6g toleransında işlenir; en küçüğü MEDA-FXP-25 (⌀6,4 mm), en büyüğü MEDA-FXP-10 (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, konik, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
