Kılavuz Teli Ucu
Tel bağlantısı için iç dişli soketli ve atravmatik konik uçlu kılavuz teli başlığı.

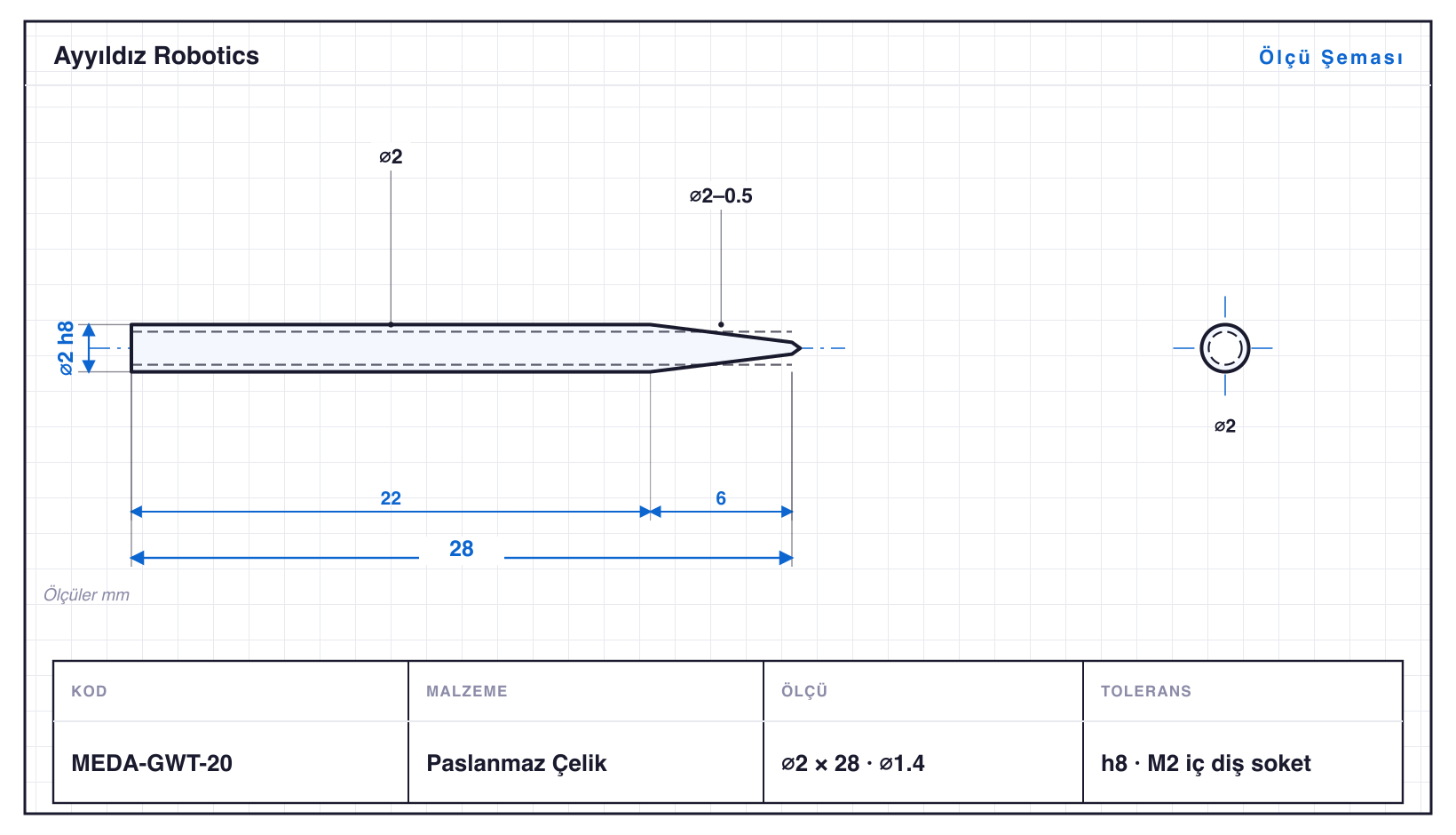

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MEDA-GWT-08 | 0,8 | 16 | konik · ⌀0,5 | h8 | M1 iç diş soket |
| MEDA-GWT-10 | 1 | 18 | konik · ⌀0,5 | h8 | M1 iç diş soket |
| MEDA-GWT-12 | 1,2 | 21 | konik · ⌀0,7 | h8 | M1,2 iç diş soket |
| MEDA-GWT-14 | 1,4 | 23 | konik · ⌀0,9 | h8 | M1,4 iç diş soket |
| MEDA-GWT-16 | 1,6 | 26 | konik · ⌀1,1 | h8 | M1,6 iç diş soket |
| MEDA-GWT-20 | 2 | 28 | konik · ⌀1,4 | h8 | M2 iç diş soket |
| MEDA-GWT-24 | 2,4 | 31 | konik · ⌀1,6 | h8 | M2 iç diş soket |
| MEDA-GWT-28 | 2,8 | 33 | konik · ⌀2 | h8 | M2,5 iç diş soket |
| MEDA-GWT-32 | 3,2 | 36 | konik · ⌀2,4 | h8 · ⌀3,2: 0/−0,018 | M3 iç diş soket |
| MEDA-GWT-40 | 4 | 39 | konik · ⌀2,4 | h8 · ⌀4: 0/−0,018 | M3 iç diş soket |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Kılavuz Teli Ucu, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Medikal & Dental Parçalar ailesidir — çaplar ⌀0,8–4 mm, boylar 16–39 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀4 mm çubuktan çıkıyor; ailenin en uzun varyantı MEDA-GWT-40, 39 mm. Tornalamanın yanında konik tornalama ve eksenel delme (⌀0,5–2,4 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı MEDA-GWT-08: ⌀0,8 mm çapta 16 mm boy, yani boy/çap oranı 20,0. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar h8 toleransında işlenir; en küçüğü MEDA-GWT-08 (⌀0,8 mm), en büyüğü MEDA-GWT-40 (⌀4 mm). Aile konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
