K-Teli Sürücü Pini
Tırtıllı tutuş bölgeli ve keskin trokar uçlu Kirschner teli sürücü pini.

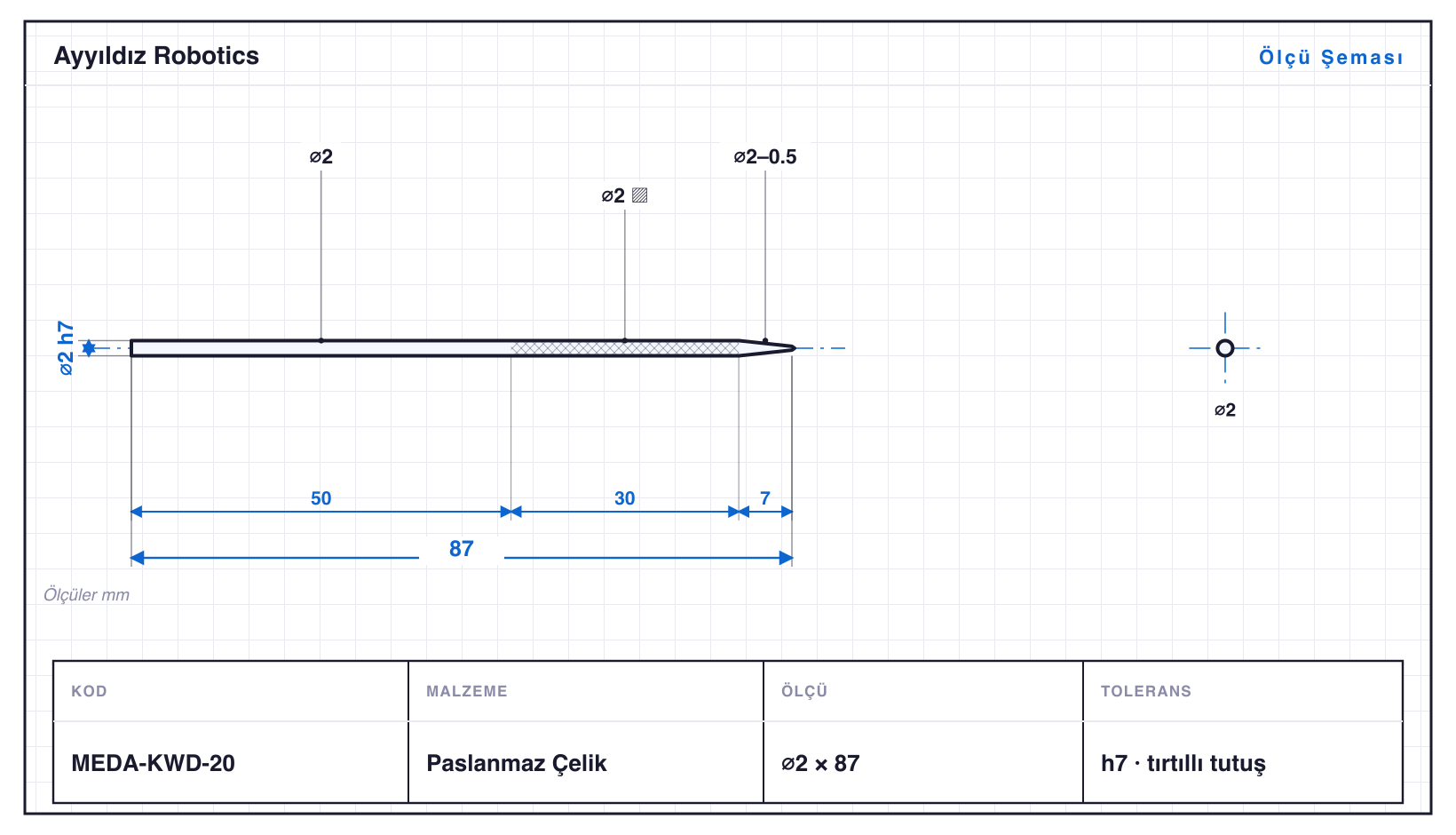

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MEDA-KWD-10 | 1 | 54 | konik · tırtıl | h7 | tırtıllı tutuş |
| MEDA-KWD-12 | 1,2 | 61 | konik · tırtıl | h7 | tırtıllı tutuş |
| MEDA-KWD-14 | 1,4 | 67 | konik · tırtıl | h7 | tırtıllı tutuş |
| MEDA-KWD-16 | 1,6 | 74 | konik · tırtıl | h7 | tırtıllı tutuş |
| MEDA-KWD-18 | 1,8 | 80 | konik · tırtıl | h7 | tırtıllı tutuş |
| MEDA-KWD-20 | 2 | 87 | konik · tırtıl | h7 | tırtıllı tutuş |
| MEDA-KWD-25 | 2,5 | 95 | konik · tırtıl | h7 | tırtıllı tutuş |
| MEDA-KWD-30 | 3 | 103 | konik · tırtıl | h7 | tırtıllı tutuş |
| MEDA-KWD-35 | 3,5 | 111 | konik · tırtıl | h7 · ⌀3,5: 0/−0,012 | tırtıllı tutuş |
| MEDA-KWD-40 | 4 | 119 | konik · tırtıl | h7 · ⌀4: 0/−0,012 | tırtıllı tutuş |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
K-Teli Sürücü Pini, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Medikal & Dental Parçalar ailesidir — çaplar ⌀1–4 mm, boylar 54–119 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀4 mm çubuktan çıkıyor; ailenin en uzun varyantı MEDA-KWD-40, 119 mm. Tornalamanın yanında konik tornalama ve tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı MEDA-KWD-10: ⌀1 mm çapta 54 mm boy, yani boy/çap oranı 54,0. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar h7 toleransında işlenir; en küçüğü MEDA-KWD-10 (⌀1 mm), en büyüğü MEDA-KWD-40 (⌀4 mm). Aile konik, tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
