Kemik Vidası Pimi
Kortikal dişli gövde ve konik delme uçlu kendinden yollu kemik vidası pimi.

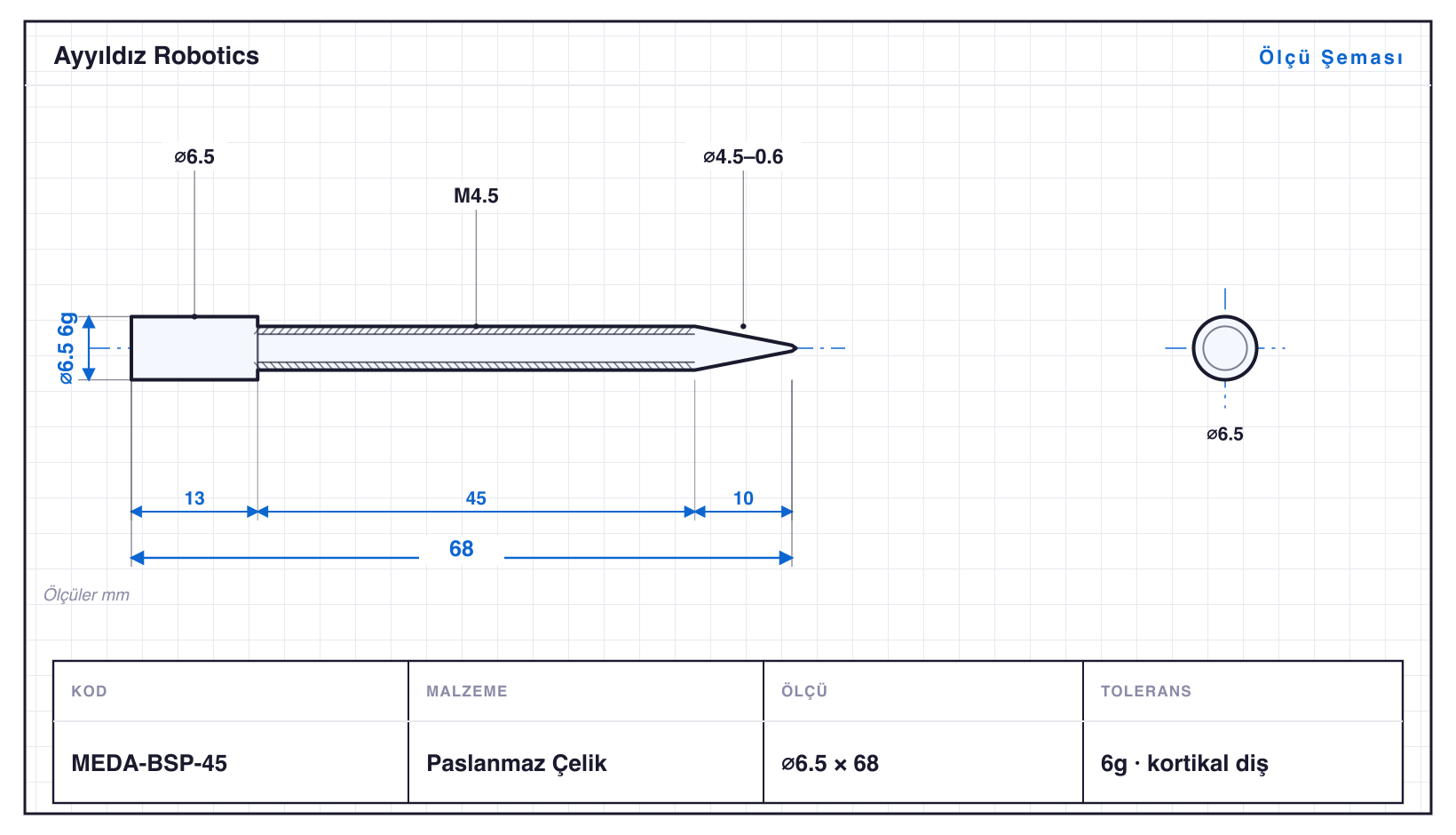

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MEDA-BSP-20 | 3 | 33 | M2 · konik | 6g | kortikal diş |
| MEDA-BSP-25 | 3,5 | 40 | M2.5 · konik | 6g | kortikal diş |
| MEDA-BSP-30 | 4,5 | 47 | M3 · konik | 6g | kortikal diş |
| MEDA-BSP-35 | 5 | 54 | M3.5 · konik | 6g | kortikal diş |
| MEDA-BSP-40 | 6 | 61 | M4 · konik | 6g | kortikal diş |
| MEDA-BSP-45 | 6,5 | 68 | M4.5 · konik | 6g | kortikal diş |
| MEDA-BSP-50 | 7,5 | 75 | M5 · konik | 6g | kortikal diş |
| MEDA-BSP-60 | 9 | 88 | M6 · konik | 6g | kortikal diş |
| MEDA-BSP-70 | 10,5 | 101 | M7 · konik | 6g | kortikal diş |
| MEDA-BSP-80 | 12 | 115 | M8 · konik | 6g | kortikal diş |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Kemik Vidası Pimi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Medikal & Dental Parçalar ailesidir — çaplar ⌀3–12 mm, boylar 33–115 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀12 mm çubuktan çıkıyor; ailenin en uzun varyantı MEDA-BSP-80, 115 mm. Tornalamanın yanında diş çekme (M2–M8 arası 10 ölçü) ve konik tornalama gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı MEDA-BSP-25: ⌀3,5 mm çapta 40 mm boy, yani boy/çap oranı 11,4. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar 6g toleransında işlenir; en küçüğü MEDA-BSP-20 (⌀3 mm), en büyüğü MEDA-BSP-80 (⌀12 mm). Aile dişli, konik, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
