Kanüllü Kılavuz Pini
Kılavuz teli geçişi için eksenel delikli ve kısmi dişli konik uçlu kanüllü kılavuz pini.

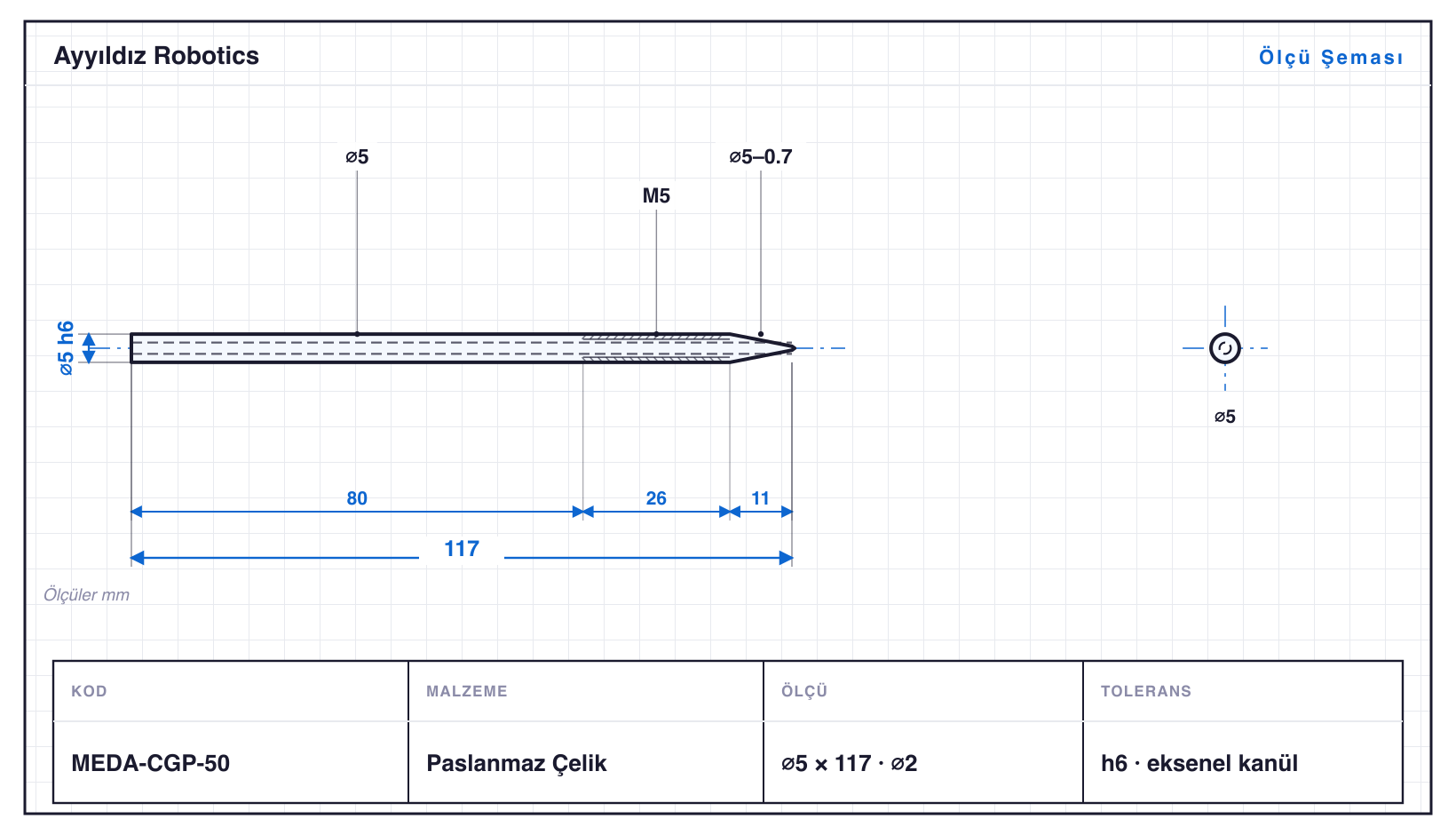

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MEDA-CGP-25 | 2,5 | 76 | M2.5 · konik · ⌀1,1 | h6 | eksenel kanül |
| MEDA-CGP-30 | 3 | 85 | M3 · konik · ⌀1,1 | h6 | eksenel kanül |
| MEDA-CGP-35 | 3,5 | 93 | M3.5 · konik · ⌀1,4 | h6 · ⌀3,5: 0/−0,008 | eksenel kanül |
| MEDA-CGP-40 | 4 | 101 | M4 · konik · ⌀1,4 | h6 · ⌀4: 0/−0,008 | eksenel kanül |
| MEDA-CGP-45 | 4,5 | 109 | M4.5 · konik · ⌀2 | h6 · ⌀4,5: 0/−0,008 | eksenel kanül |
| MEDA-CGP-50 | 5 | 117 | M5 · konik · ⌀2 | h6 · ⌀5: 0/−0,008 | eksenel kanül |
| MEDA-CGP-60 | 6 | 133 | M6 · konik · ⌀2,5 | h6 · ⌀6: 0/−0,008 | eksenel kanül |
| MEDA-CGP-70 | 7 | 149 | M7 · konik · ⌀3,2 | h6 · ⌀7: 0/−0,009 | eksenel kanül |
| MEDA-CGP-80 | 8 | 165 | M8 · konik · ⌀3,2 | h6 · ⌀8: 0/−0,009 | eksenel kanül |
| MEDA-CGP-90 | 9 | 180 | M9 · konik · ⌀4 | h6 · ⌀9: 0/−0,009 | eksenel kanül |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Kanüllü Kılavuz Pini, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Medikal & Dental Parçalar ailesidir — çaplar ⌀2,5–9 mm, boylar 76–180 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀10 mm çubuktan çıkıyor; ailenin en uzun varyantı MEDA-CGP-90, 180 mm. Tornalamanın yanında diş çekme (M2.5–M9 arası 10 ölçü), konik tornalama ve eksenel delme (⌀1,1–4 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı MEDA-CGP-25: ⌀2,5 mm çapta 76 mm boy, yani boy/çap oranı 30,4. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar h6 toleransında işlenir; en küçüğü MEDA-CGP-25 (⌀2,5 mm), en büyüğü MEDA-CGP-90 (⌀9 mm). Aile dişli, konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
