Yıldız Kavrama Somunu
Tırtıllı yüksek gövdeli, elle sıkılan iç dişli kavrama somunu.

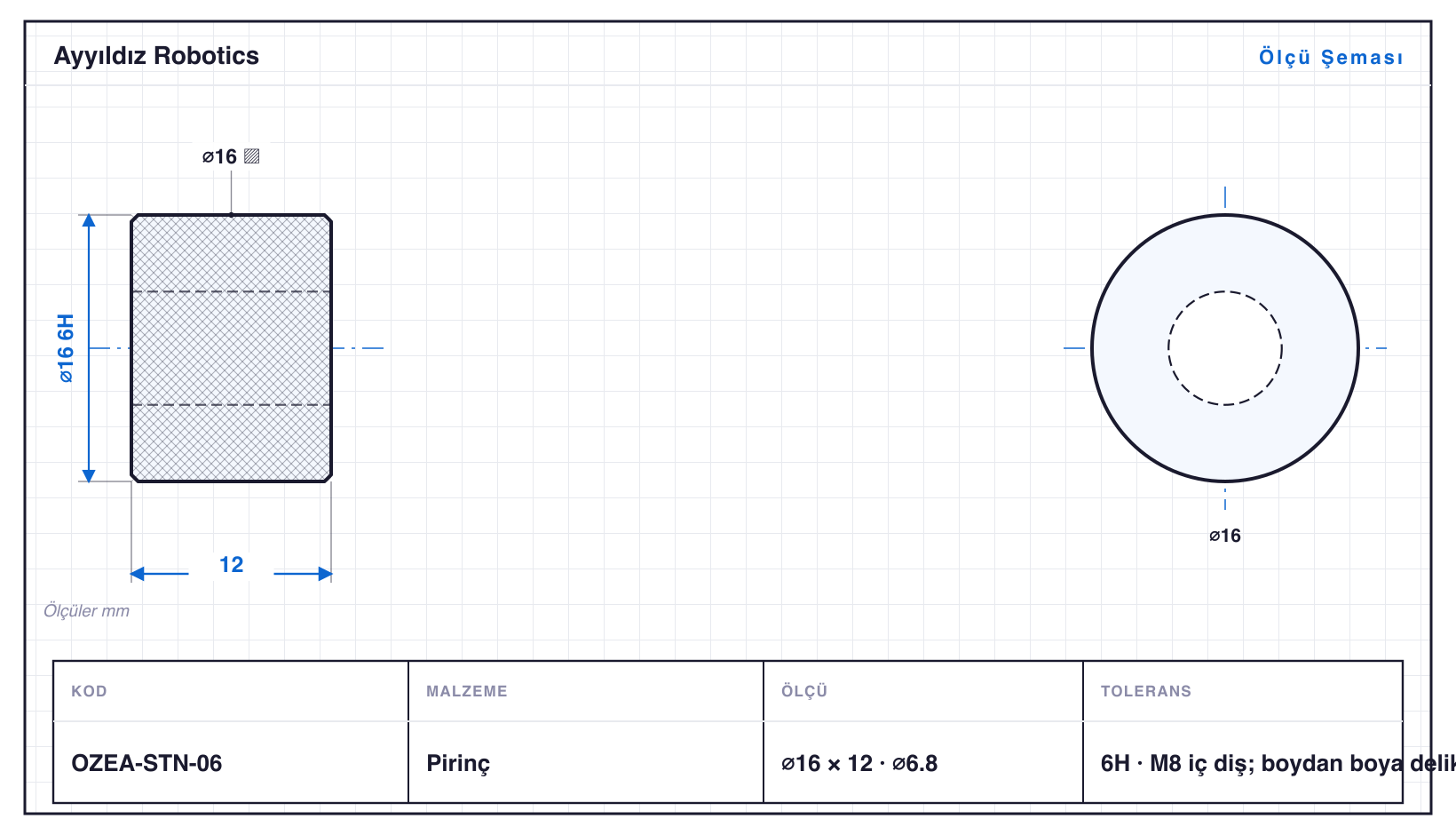

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OZEA-STN-01 | 10 | 8 | tırtıl · ⌀3,3 | 6H | M4 iç diş; boydan boya delik |
| OZEA-STN-02 | 12 | 9 | tırtıl · ⌀4,2 | 6H | M5 iç diş; boydan boya delik |
| OZEA-STN-03 | 12 | 11 | tırtıl · ⌀4,2 | 6H | M5 iç diş; boydan boya delik |
| OZEA-STN-04 | 14 | 10 | tırtıl · ⌀5 | 6H | M6 iç diş; boydan boya delik |
| OZEA-STN-05 | 14 | 12 | tırtıl · ⌀5 | 6H | M6 iç diş; boydan boya delik |
| OZEA-STN-06 | 16 | 12 | tırtıl · ⌀6,8 | 6H | M8 iç diş; boydan boya delik |
| OZEA-STN-07 | 16 | 14 | tırtıl · ⌀6,8 | 6H | M8 iç diş; boydan boya delik |
| OZEA-STN-08 | 18 | 13 | tırtıl · ⌀8,5 | 6H | M10 iç diş; boydan boya delik |
| OZEA-STN-09 | 18 | 16 | tırtıl · ⌀8,5 | 6H | M10 iç diş; boydan boya delik |
| OZEA-STN-10 | 20 | 16 | tırtıl · ⌀10,2 | 6H | M12 iç diş; boydan boya delik |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Yıldız Kavrama Somunu, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Özel Dekolataj ailesidir — çaplar ⌀10–20 mm, boylar 8–16 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OZEA-STN-09, 16 mm. Tornalamanın yanında tırtıl çekme gerekiyor. Ailedeki delikler ⌀3,3–10,2 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OZEA-STN-03: ⌀12 mm çapta 11 mm boy, yani L/D 0,9. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6H toleransında işlenir; en küçüğü OZEA-STN-01 (⌀10 mm), en büyüğü OZEA-STN-10 (⌀20 mm). Aile tırtıllı, delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
