Kademeli Süs Bileziği
Birden çok çap kademesiyle profilli, boydan delikli dekoratif bilezik.

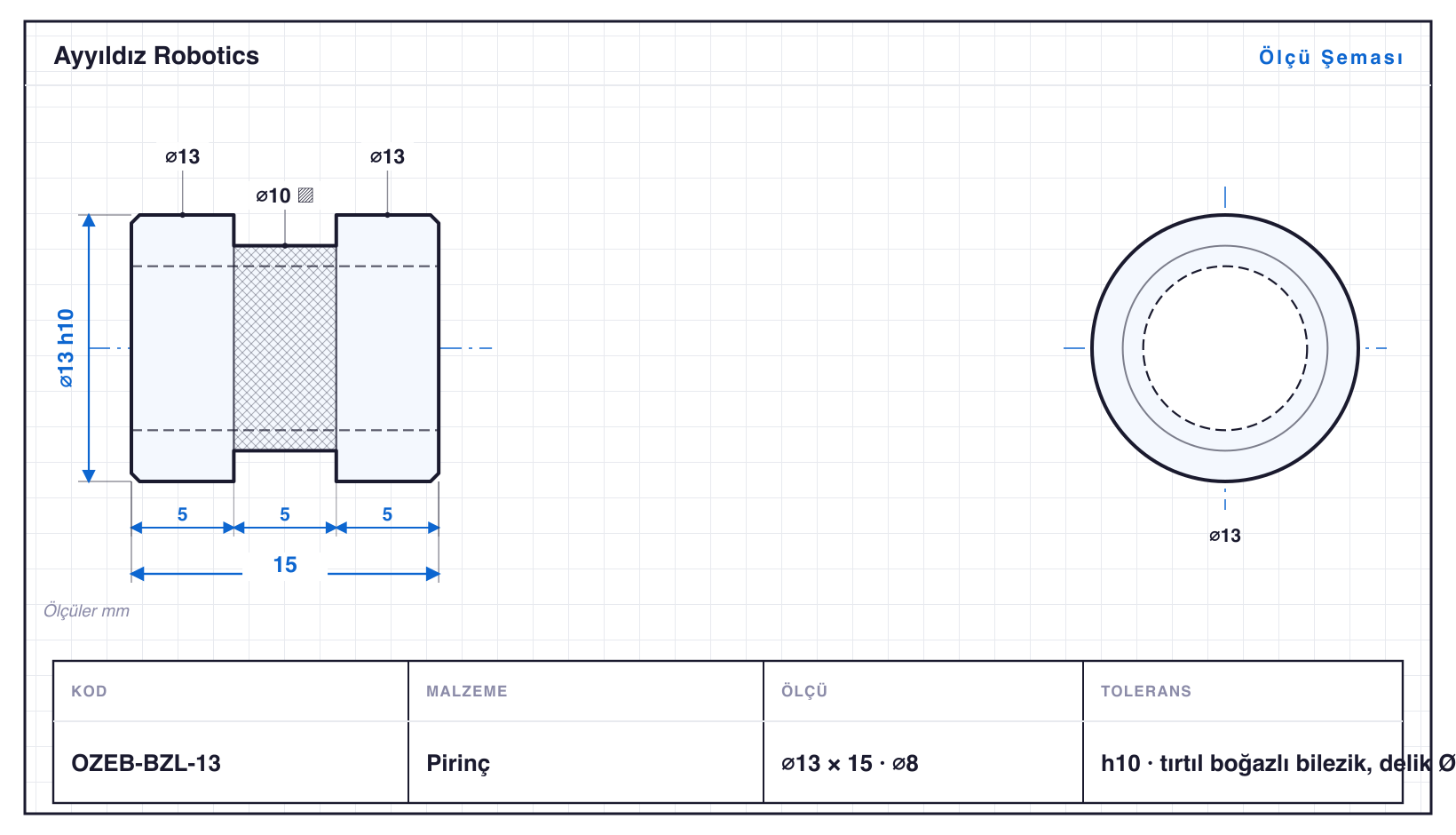

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OZEB-BZL-06 | 8 | 12 | ⌀3,2 · 3 kademe | h10 | üç kademe, delik ⌀3,2 |
| OZEB-BZL-07 | 9 | 13 | ⌀4 · 3 kademe | h10 | üç kademe, delik ⌀4 |
| OZEB-BZL-09 | 11 | 16 | tırtıl · ⌀5 · 3 kademe | h10 | ortası tırtıl profil, delik ⌀5 |
| OZEB-BZL-10 | 12 | 13 | ⌀6 · 3 kademe | h10 | artan kademeli profil, delik ⌀6 |
| OZEB-BZL-12 | 12 | 14 | ⌀7 · 3 kademe | h10 | boğazlı bilezik, delik ⌀7 |
| OZEB-BZL-13 | 13 | 15 | tırtıl · ⌀8 · 3 kademe | h10 | tırtıl boğazlı bilezik, delik ⌀8 |
| OZEB-BZL-14 | 14 | 16 | ⌀8 · 3 kademe | h10 | üç kademe, delik ⌀8 |
| OZEB-BZL-16 | 16 | 17 | tırtıl · ⌀9 · 3 kademe | h10 | ortası tırtıl profil, delik ⌀9 |
| OZEB-BZL-17 | 17 | 16 | ⌀10 · 3 kademe | h10 | üç kademe, delik ⌀10 |
| OZEB-BZL-18 | 18 | 18 | ⌀11 · 3 kademe | h10 | artan profil bilezik, delik ⌀11 |
| OZEB-BZL-20 | 20 | 20 | tırtıl · ⌀12 · 3 kademe | h10 | maks zarf, ortası tırtıl, delik ⌀12 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Kademeli Süs Bileziği, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Özel Dekolataj ailesidir — çaplar ⌀8–20 mm, boylar 12–20 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OZEB-BZL-20, 20 mm. Tornalamanın yanında tırtıl çekme gerekiyor. Ailedeki delikler ⌀3,2–12 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OZEB-BZL-06: ⌀8 mm çapta 12 mm boy, yani L/D 1,5. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h10 toleransında işlenir; en küçüğü OZEB-BZL-06 (⌀8 mm), en büyüğü OZEB-BZL-20 (⌀20 mm). Aile tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
