Dişli Dekoratif Başlık
Dış dişli sap ile dekoratif başlık gövdesinden oluşan vidalanabilir süs parçası.

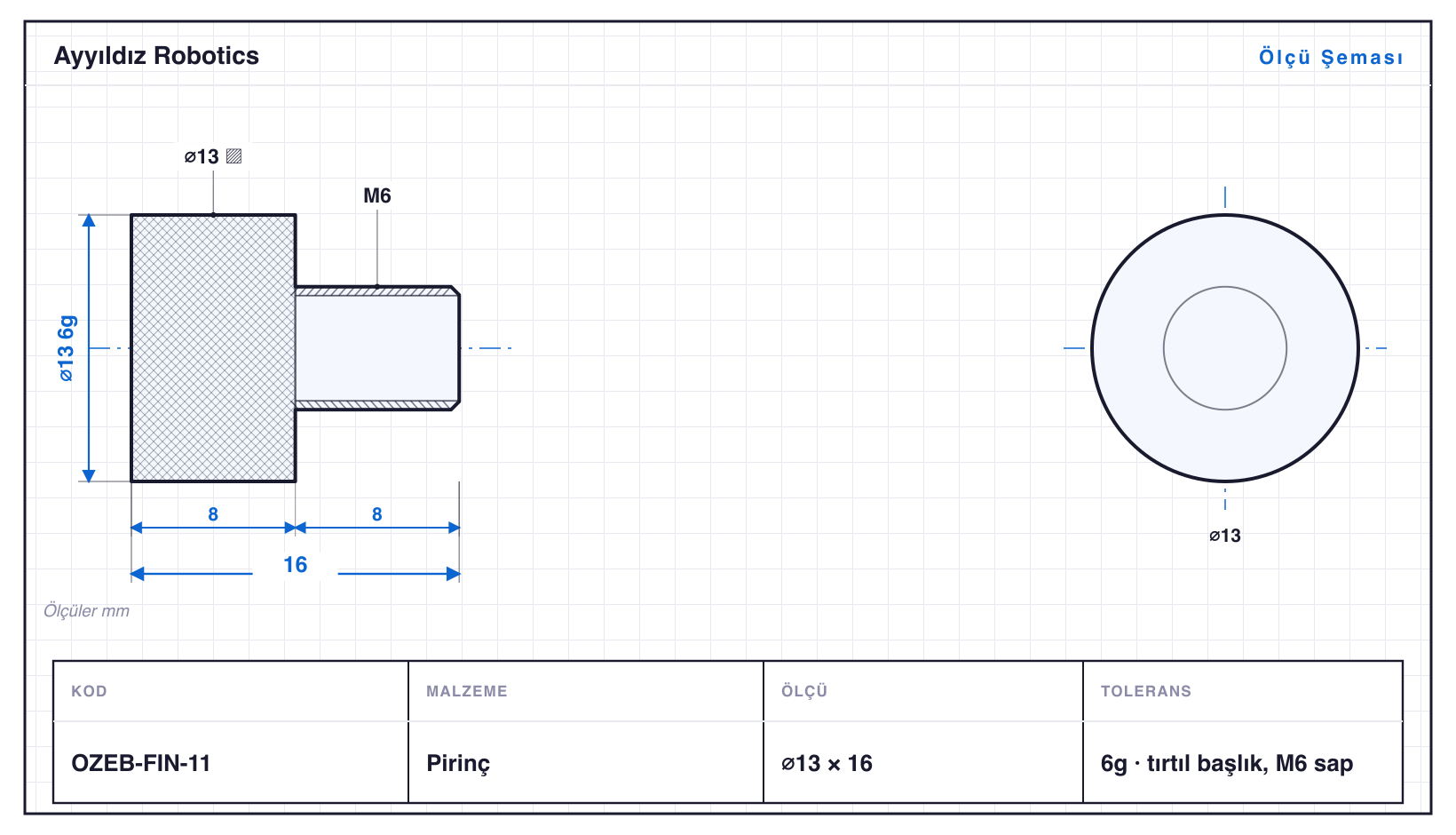

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OZEB-FIN-06 | 8 | 12 | M4 | 6g | M4 sap, kubbe başlık |
| OZEB-FIN-07 | 9 | 13 | M4 · tırtıl | 6g | tırtıl başlık, M4 sap |
| OZEB-FIN-08 | 10 | 14 | M5 | 6g | M5 sap, kubbe başlık |
| OZEB-FIN-09 | 11 | 16 | M5 · konik · tırtıl | 6g | tırtıl+konik boyun, M5 sap |
| OZEB-FIN-10 | 12 | 17 | M6 | 6g | M6 sap, kubbe başlık |
| OZEB-FIN-11 | 13 | 16 | M6 · tırtıl | 6g | tırtıl başlık, M6 sap |
| OZEB-FIN-12 | 14 | 18 | M6 | 6g | M6 sap, kubbe başlık |
| OZEB-FIN-14 | 16 | 23 | M8 · konik · tırtıl | 6g | tırtıl+konik boyun, M8 sap |
| OZEB-FIN-16 | 18 | 19 | M8 | 6g | M8 sap, kubbe başlık |
| OZEB-FIN-18 | 20 | 22 | M8 · tırtıl | 6g | maks tırtıl başlık, M8 sap |
| OZEB-FIN-20 | 20 | 26 | M10 | 6g | maks zarf, M10 sap, kubbe başlık |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Dişli Dekoratif Başlık, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Özel Dekolataj ailesidir — çaplar ⌀8–20 mm, boylar 12–26 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OZEB-FIN-20, 26 mm. Tornalamanın yanında diş çekme (M4–M10 arası 5 ölçü), konik tornalama ve tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OZEB-FIN-06: ⌀8 mm çapta 12 mm boy, yani L/D 1,5. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü OZEB-FIN-06 (⌀8 mm), en büyüğü OZEB-FIN-20 (⌀20 mm). Aile dişli, konik, tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
