Yüksek Somun
Artırılmış yükseklikte altıgen somun; yüksek çekme yükü ve fazla diş tutuşu için.

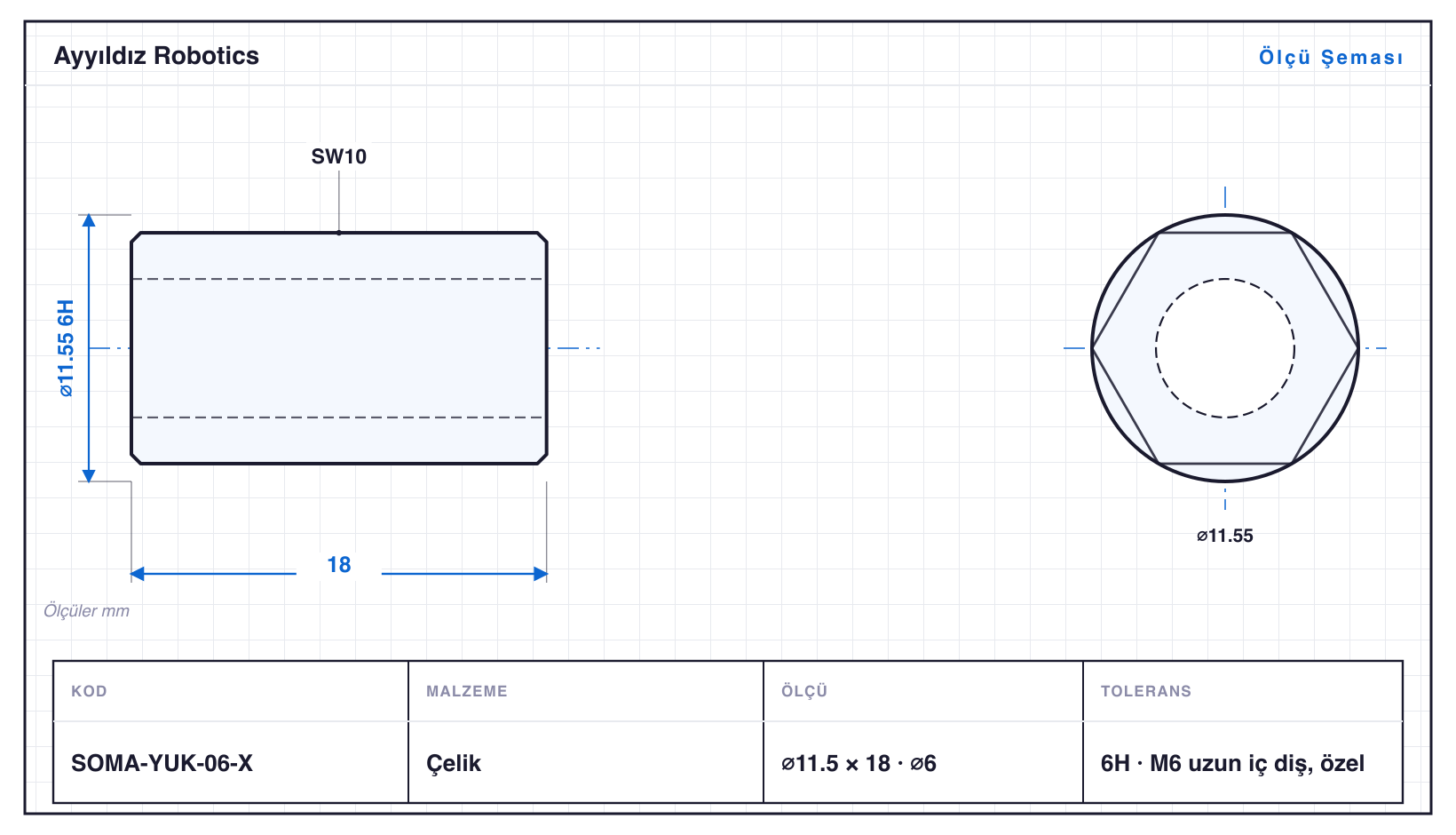

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
8 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| SOMA-YUK-03 | 6,4 | 6 | SW5,5 · ⌀3 | 6H | M3 iç diş, DIN 6330 |
| SOMA-YUK-04 | 8,1 | 8 | SW7 · ⌀4 | 6H | M4 iç diş, DIN 6330 |
| SOMA-YUK-05 | 9,2 | 10 | SW8 · ⌀5 | 6H | M5 iç diş, DIN 6330 |
| SOMA-YUK-06 | 11,5 | 12 | SW10 · ⌀6 | 6H | M6 iç diş, DIN 6330 |
| SOMA-YUK-06-X | 11,5 | 18 | SW10 · ⌀6 | 6H | M6 uzun iç diş, özel |
| SOMA-YUK-08 | 15 | 16 | SW13 · ⌀8 | 6H | M8 iç diş, DIN 6330 |
| SOMA-YUK-08-X | 15 | 24 | SW13 · ⌀8 | 6H | M8 uzun iç diş, özel |
| SOMA-YUK-10 | 19,6 | 20 | SW17 · ⌀10 | 6H | M10 iç diş, DIN 6330 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Yüksek Somun, Goodway SW-20 kayar otomatta üretilen 8 varyantlık bir Somun & Dişli Adaptörler ailesidir — çaplar ⌀6,4–19,6 mm, boylar 6–24 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı SOMA-YUK-08-X, 24 mm. Tornalamanın yanında altıgen ağız frezeleme (SW5,5–17) ve eksenel delme (⌀3–10 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant SOMA-YUK-08-X: ⌀15 mm çapta 24 mm boy, yani L/D 1,6. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6H toleransında işlenir; en küçüğü SOMA-YUK-03 (⌀6,4 mm), en büyüğü SOMA-YUK-10 (⌀19,6 mm). Aile altıgen anahtar ağzı, delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
