Dişli Kovan (Silindirik)
Silindirik gövdeli iç dişli kovan; dişli çubukları düz yüzeyde birleştirir.

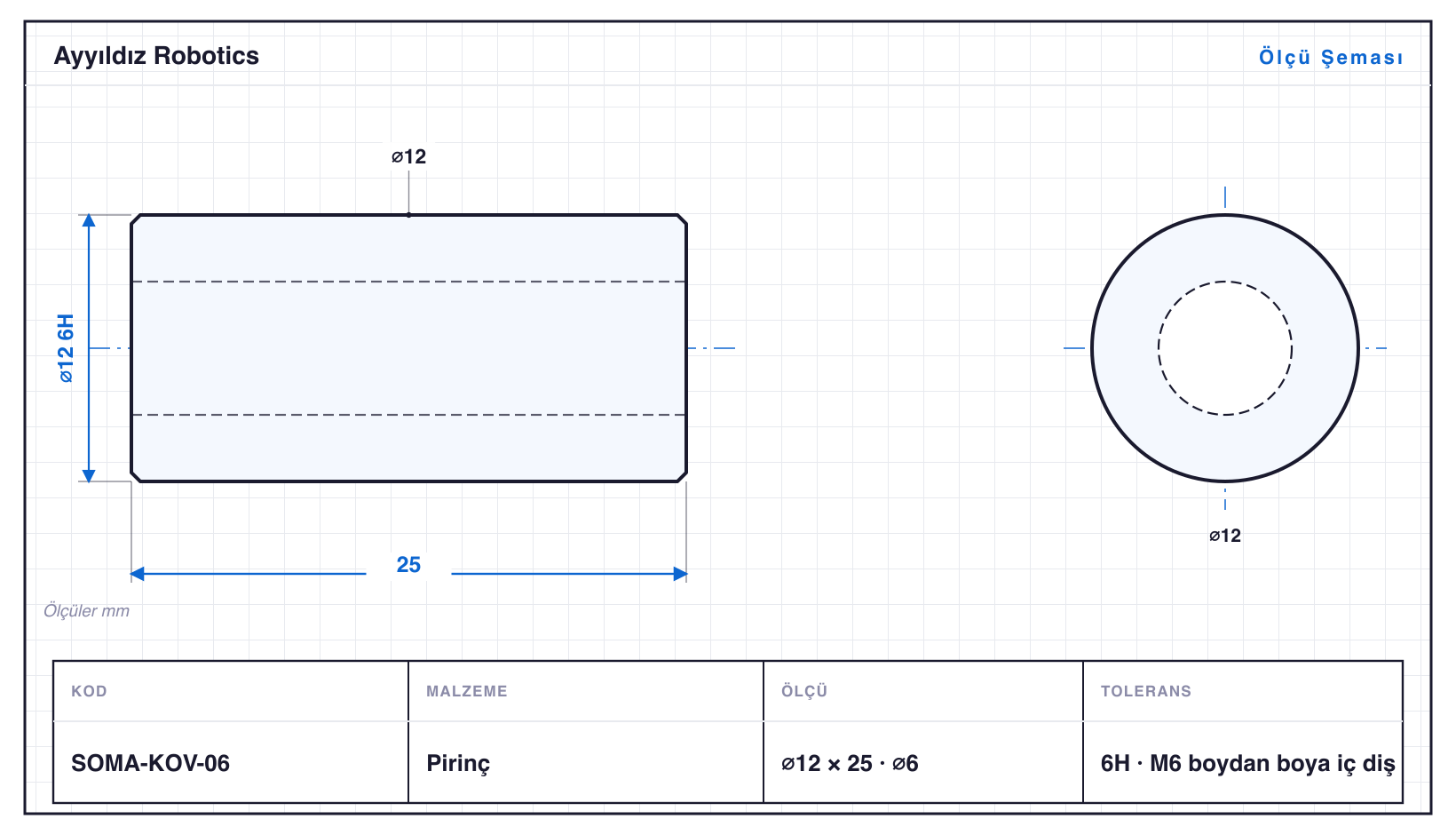

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| SOMA-KOV-03 | 6 | 15 | ⌀3 | 6H | M3 boydan boya iç diş |
| SOMA-KOV-04 | 8 | 18 | ⌀4 | 6H | M4 boydan boya iç diş |
| SOMA-KOV-05 | 10 | 22 | ⌀5 | 6H | M5 boydan boya iç diş |
| SOMA-KOV-05-K | 10 | 22 | tırtıl · ⌀5 | 6H | M5 tırtıllı kavrama, iç diş |
| SOMA-KOV-06 | 12 | 25 | ⌀6 | 6H | M6 boydan boya iç diş |
| SOMA-KOV-06-K | 12 | 28 | tırtıl · ⌀6 | 6H | M6 tırtıllı kavrama, iç diş |
| SOMA-KOV-08 | 15 | 30 | ⌀8 | 6H | M8 boydan boya iç diş |
| SOMA-KOV-08-K | 15 | 34 | tırtıl · ⌀8 | 6H | M8 tırtıllı kavrama, iç diş |
| SOMA-KOV-10 | 18 | 35 | ⌀10 | 6H | M10 boydan boya iç diş |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Dişli Kovan (Silindirik), Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Somun & Dişli Adaptörler ailesidir — çaplar ⌀6–18 mm, boylar 15–35 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀18 mm çubuktan çıkıyor; ailenin en uzun varyantı SOMA-KOV-10, 35 mm. Tornalamanın yanında tırtıl çekme ve eksenel delme (⌀3–10 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant SOMA-KOV-03: ⌀6 mm çapta 15 mm boy, yani L/D 2,5. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6H toleransında işlenir; en küçüğü SOMA-KOV-03 (⌀6 mm), en büyüğü SOMA-KOV-10 (⌀18 mm). Aile tırtıllı, delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
