Dişli Redüksiyon Burcu (İç-İç)
İki uçtan farklı ölçüde iç diş açılmış delikli redüksiyon burcu.

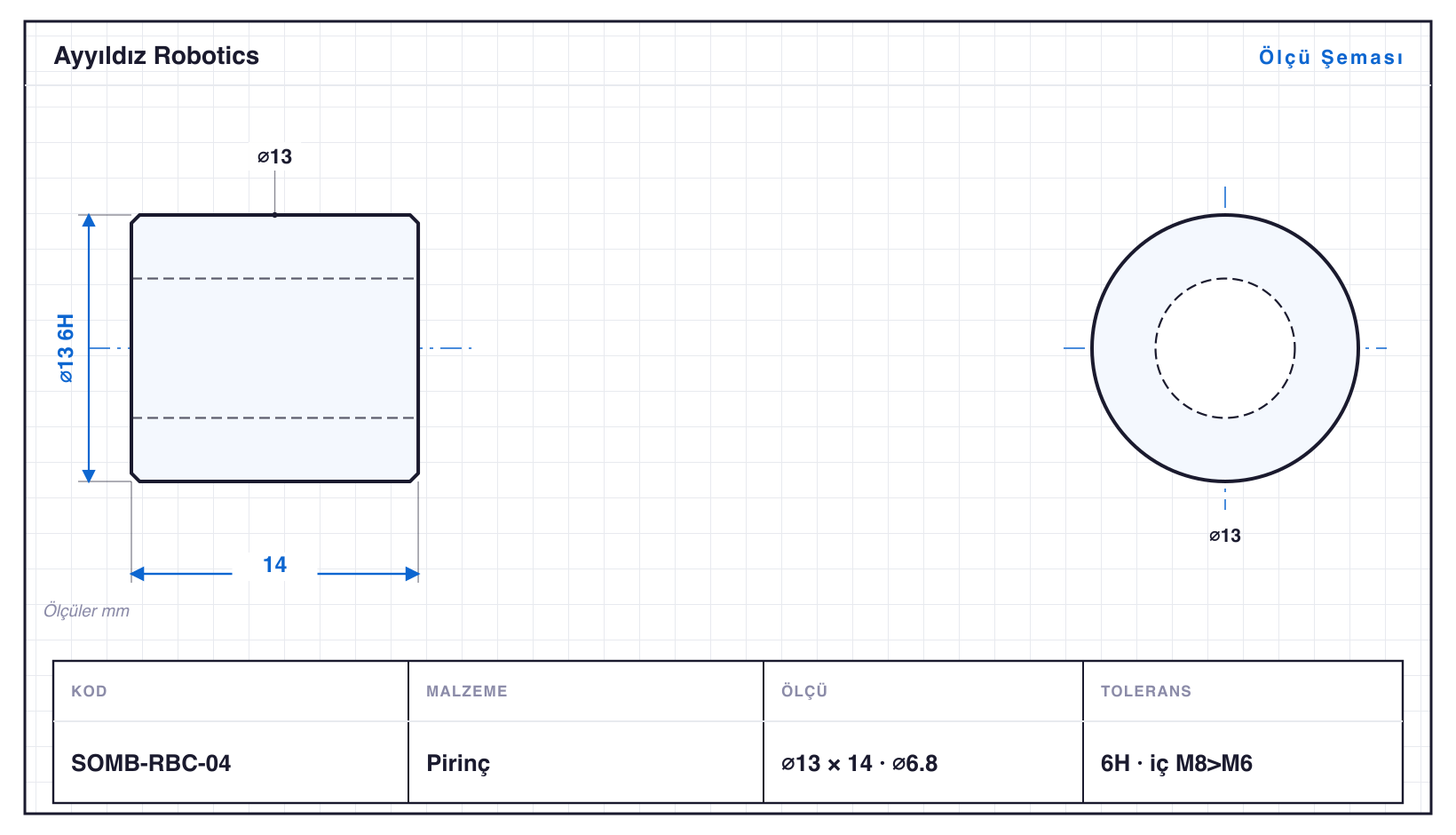

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
7 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| SOMB-RBC-01 | 9 | 10 | ⌀4,2 | 6H | iç M5>M4 |
| SOMB-RBC-02 | 10 | 12 | ⌀4,2 | 6H | iç M6>M4 |
| SOMB-RBC-03 | 11 | 12 | ⌀5 | 6H | iç M6>M5 |
| SOMB-RBC-04 | 13 | 14 | ⌀6,8 | 6H | iç M8>M6 |
| SOMB-RBC-06 | 15 | 16 | ⌀8,5 | 6H | iç M10>M8 |
| SOMB-RBC-08 | 18 | 18 | ⌀10,2 | 6H | iç M12>M10 |
| SOMB-RBC-10 | 20 | 20 | ⌀10,2 | 6H | iç M12>M6 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Dişli Redüksiyon Burcu (İç-İç), Goodway SW-20 kayar otomatta üretilen 7 varyantlık bir Somun & Dişli Adaptörler ailesidir — çaplar ⌀9–20 mm, boylar 10–20 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı SOMB-RBC-10, 20 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀4,2–10,2 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant SOMB-RBC-02: ⌀10 mm çapta 12 mm boy, yani L/D 1,2. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6H toleransında işlenir; en küçüğü SOMB-RBC-01 (⌀9 mm), en büyüğü SOMB-RBC-10 (⌀20 mm). Aile delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
