Altıgen Geçiş Nipeli
Ortada anahtar ağızlı altıgen gövde, iki ucu dış dişli geçiş nipeli.

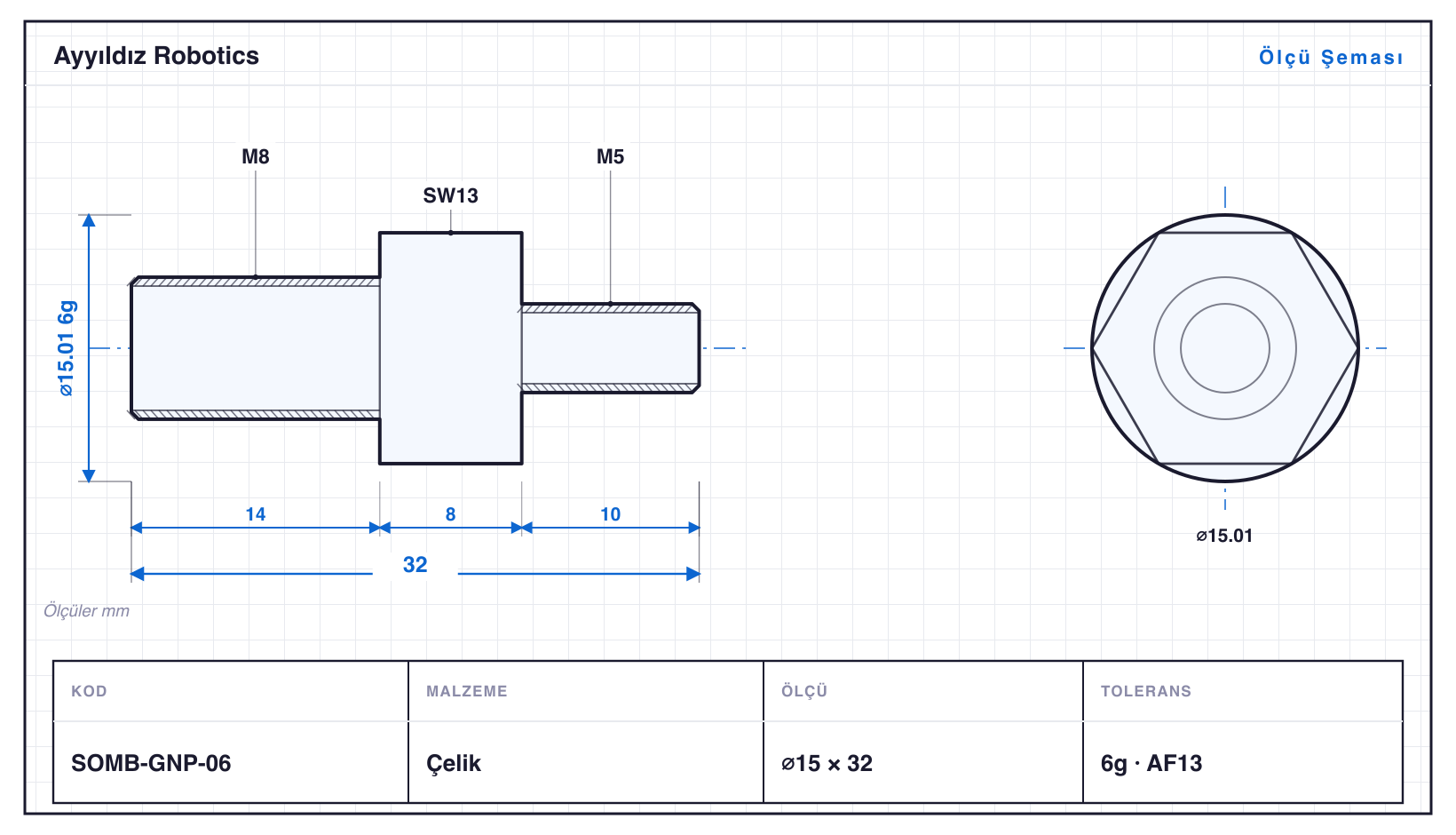

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| SOMB-GNP-01 | 8,1 | 19 | M3 · SW7 | 6g | AF7 |
| SOMB-GNP-02 | 9,2 | 24 | M4 · SW8 | 6g | AF8 |
| SOMB-GNP-03 | 11,5 | 24 | M4 · SW10 | 6g | AF10 |
| SOMB-GNP-04 | 11,5 | 29 | M5 · SW10 | 6g | AF10 |
| SOMB-GNP-05 | 15 | 29 | M6 · SW13 | 6g | AF13 |
| SOMB-GNP-06 | 15 | 32 | M5 · SW13 | 6g | AF13 |
| SOMB-GNP-10 | 15 | 31 | M8 · SW13 | 6g | AF13 eşit |
| SOMB-GNP-07 | 19,6 | 34 | M8 · SW17 | 6g | AF17 |
| SOMB-GNP-08 | 19,6 | 35 | M6 · SW17 | 6g | AF17 |
| SOMB-GNP-09 | 19,6 | 42 | M10 · SW17 | 6g | AF17 eşit |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Altıgen Geçiş Nipeli, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Somun & Dişli Adaptörler ailesidir — çaplar ⌀8,1–19,6 mm, boylar 19–42 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı SOMB-GNP-09, 42 mm. Tornalamanın yanında diş çekme (M3–M10 arası 6 ölçü) ve altıgen ağız frezeleme (SW7–17) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant SOMB-GNP-02: ⌀9,2 mm çapta 24 mm boy, yani L/D 2,6. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü SOMB-GNP-01 (⌀8,1 mm), en büyüğü SOMB-GNP-09 (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
