Tırtıllı El Somunu
Elle sıkılan tırtıllı silindirik somun; alet gerektirmeden hızlı montaj-sökme için.

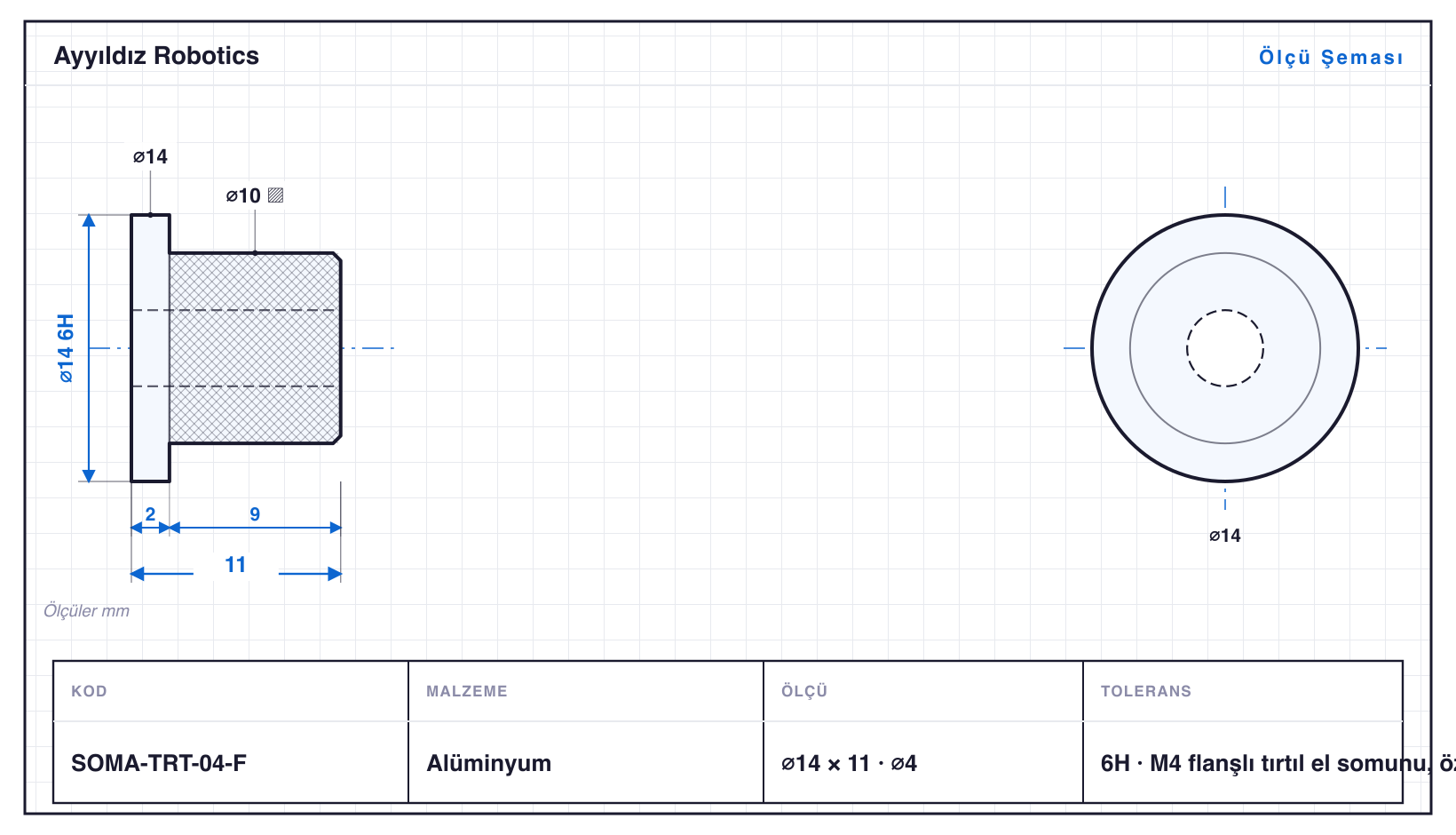

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
8 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| SOMA-TRT-03 | 8 | 10 | konik · tırtıl · ⌀3 | 6H | M3 iç diş, DIN 466 |
| SOMA-TRT-04 | 10 | 12,5 | konik · tırtıl · ⌀4 | 6H | M4 iç diş, DIN 466 |
| SOMA-TRT-05 | 12 | 15 | konik · tırtıl · ⌀5 | 6H | M5 iç diş, DIN 466 |
| SOMA-TRT-05-D | 12 | 16 | tırtıl · ⌀5 · 2 kademe | 6H | M5 kademeli tırtıl el somunu, özel |
| SOMA-TRT-04-F | 14 | 11 | tırtıl · ⌀4 · 2 kademe | 6H | M4 flanşlı tırtıl el somunu, özel |
| SOMA-TRT-06 | 15 | 17,5 | konik · tırtıl · ⌀6 | 6H | M6 iç diş, DIN 466 |
| SOMA-TRT-06-D | 15 | 19 | tırtıl · ⌀6 · 2 kademe | 6H | M6 kademeli tırtıl el somunu, özel |
| SOMA-TRT-08 | 18 | 20 | konik · tırtıl · ⌀8 | 6H | M8 iç diş, DIN 466 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Tırtıllı El Somunu, Goodway SW-20 kayar otomatta üretilen 8 varyantlık bir Somun & Dişli Adaptörler ailesidir — çaplar ⌀8–18 mm, boylar 10–20 mm, standart malzeme Alüminyum (çelik, paslanmaz çelik veya pirinç da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀18 mm çubuktan çıkıyor; ailenin en uzun varyantı SOMA-TRT-08, 20 mm. Tornalamanın yanında konik tornalama, tırtıl çekme ve eksenel delme (⌀3–8 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant SOMA-TRT-05-D: ⌀12 mm çapta 16 mm boy, yani L/D 1,3. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6H toleransında işlenir; en küçüğü SOMA-TRT-03 (⌀8 mm), en büyüğü SOMA-TRT-08 (⌀18 mm). Aile konik, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
