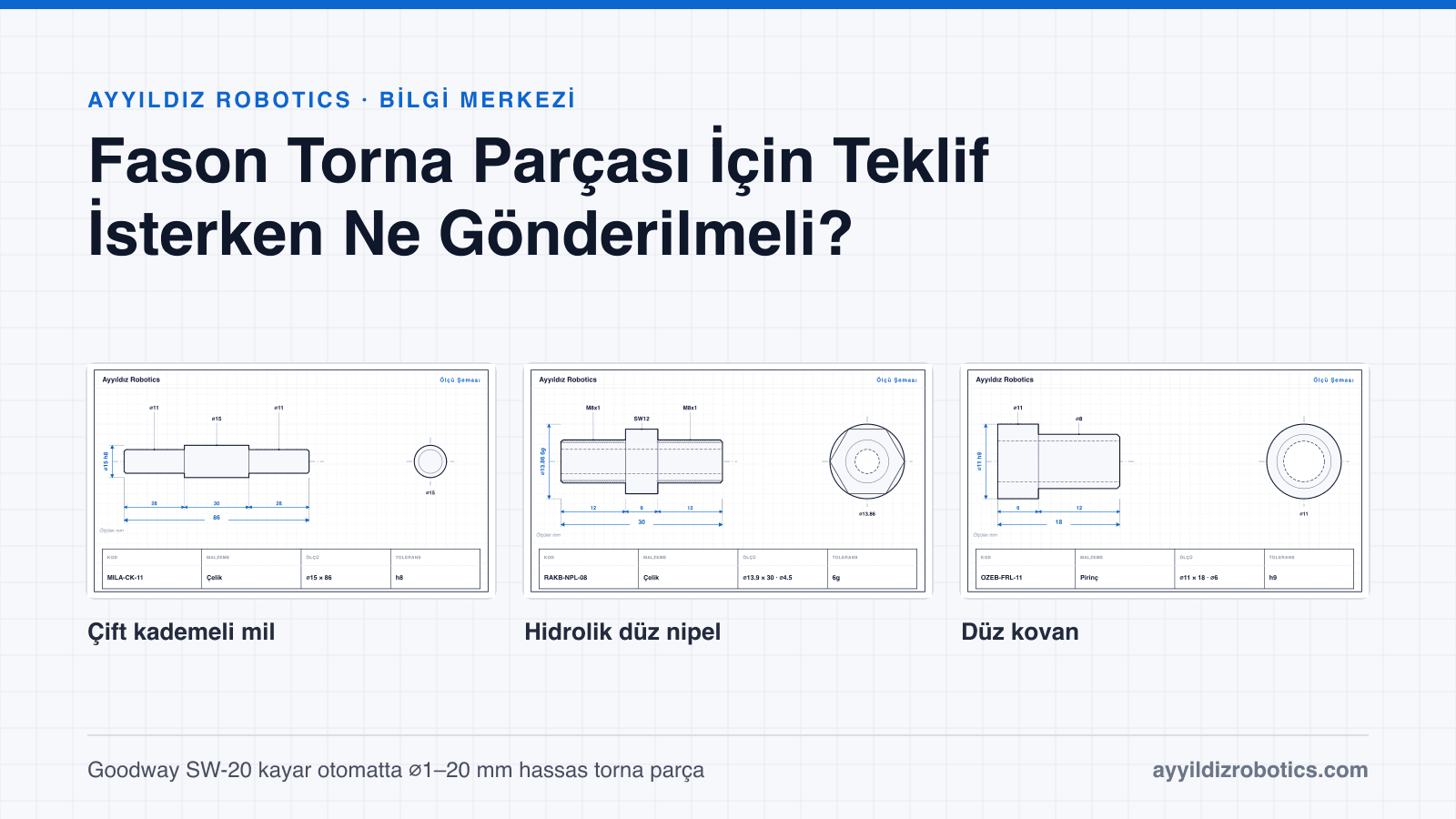

Fason Torna Parçası İçin Teklif İsterken Ne Gönderilmeli?

Fason torna parçası için teklif istemek bir e-posta kadar kısa sürebilir. Ancak teklifin hızı ve doğruluğu, gönderilen bilgiye bağlıdır. Eksik bir talep, üretici tarafında ya geri dönüş sorusuna ya da güvenlik payı eklenmiş bir fiyata dönüşür. Bu yazıda bir torna parçası için teklif isterken neleri, hangi biçimde göndermeniz gerektiğini madde madde anlatıyoruz. Liste kayar otomat parçaları için yazıldı, ama her talaşlı imalat teklifinde geçerlidir.

1. Teknik resim: hangi dosya formatı?

Teklifin temeli teknik resimdir. Ölçüler, toleranslar, malzeme ve yüzey bilgisi resimde olmalıdır. Hangi formatın ne taşıdığını bilmek, hangi dosyaları birlikte göndermeniz gerektiğini belirler.

3B model tek başına gönderildiğinde üretici, hangi ölçünün kritik olduğunu bilemez. Modeldeki ⌀8,000 mm'lik bir çapın ±0,1 mm mi yoksa H7 mi olacağı modelde görünmez. Bu yüzden 3B model, ölçülü bir 2B resmin yerine değil, yanına konmalıdır. Elinizde yalnız numune varsa numunenin fotoğrafını, kumpasla aldığınız ana ölçüleri ve parçanın nerede çalıştığını yazmanız ön değerlendirme için yeterli olabilir; kesin teklif için numunenin kendisi ya da resmi gerekir.

Sitemizdeki talep formu bir talebe en fazla 5 dosya ekleyebilmenize izin verir. Her dosya en fazla 15 MB olabilir. Kabul edilen türler PDF, DWG, DXF, STEP/STP, IGES/IGS ve fotoğraf dosyalarıdır (JPG, PNG, WEBP, HEIC). Sıkıştırılmış arşiv (ZIP) kabul edilmez; dosyaları ayrı ayrı ekleyin. Gönderdiğiniz dosyalar sitede herkese açık bir klasörde tutulmaz, yalnızca yetkili panelden indirilir.

2. Tolerans: neresi kritik?

Fiyatı en çok etkileyen bilgi toleranstır. Her ölçüye dar tolerans yazmak işleme süresini, ölçüm süresini ve hurda oranını artırır. İyi bir resimde yalnızca başka bir parçaya oturan ya da işlevi belirleyen ölçüler dar toleranslıdır. Kalan ölçüler antetteki genel toleransa bırakılır.

• Geçme ölçüleri ISO 286 sınıfıyla yazılmalı: ⌀8 h7, ⌀10 H7 gibi.
• Genel tolerans antette belirtilmeli: örneğin ISO 2768-m. Belirtilmezse toleranssız ölçünün nasıl yorumlanacağı teklif aşamasında ayrıca konuşulmak zorunda kalır.
• Eş eksenlik, salgı, diklik gibi geometrik toleranslar ISO 1101 sembolleriyle ve referans gösterilerek verilmeli.
• Diş ölçüsü ve tolerans sınıfı tam yazılmalı: M6 yerine M6×1-6g gibi.

3. Malzeme: tam tanım

"Paslanmaz" ya da "pirinç" yazmak teklif için yetmez, çünkü aynı ailede işlenebilirliği ve fiyatı çok farklı kaliteler vardır. Malzemeyi standart adı ya da numarasıyla yazın. Örnekler: paslanmaz çelikte 1.4305 (AISI 303) ya da 1.4404 (AISI 316L), pirinçte CuZn39Pb3 (CW614N), otomat çeliğinde 11SMnPb30. Malzeme seçimi henüz kesinleşmediyse parçanın çalışma ortamını yazın: nem, kimyasal, sıcaklık, yük. Uygun malzeme teklif aşamasında birlikte belirlenebilir.

Malzeme sertifikası gerekiyorsa bunu baştan belirtin. Sık istenen belge EN 10204'e göre 3.1 muayene belgesidir. Sertifika ihtiyacı, malzemenin hangi tedarikçiden alınacağını ve dolayısıyla fiyatı etkiler.

4. Adet ve sipariş planı

Kayar otomatta her yeni parçanın bir hazırlık maliyeti vardır: programın yazılması, takımların bağlanması, ilk parçanın ölçülmesi. Bu maliyet partideki parça sayısına bölünür. Bu yüzden birim fiyat adetle belirgin biçimde değişir. Birkaç parçalık bir numunede birim fiyatın büyük kısmı hazırlık maliyetidir; binlerce parçalık bir seride ise ağırlık işleme süresine ve malzemeye geçer. Teklif isterken şunları yazmanız fiyatın gerçekçi olmasını sağlar:

• Bu siparişin adedi.
• Tahmini yıllık ihtiyaç ve kaç partide çekileceği.
• Numune ya da ön seri isteniyorsa adedi.
• Kıyaslamak istediğiniz birden fazla adet varsa her biri, örneğin 500, 2.000 ve 10.000.

5. Yüzey, kaplama ve ısıl işlem

Yüzey pürüzlülüğü gerekli yerlerde Ra değeriyle verilmelidir, örneğin keçe çalışan bir yüzeyde. Kaplama ve ısıl işlem ayrı süreçlerdir ve çoğunlukla dış kaynaklı yapılır; bu yüzden hem fiyatı hem teslim süresini etkiler. Kaplama isteniyorsa tipini (çinko, nikel, eloksal, karartma gibi) ve varsa kalınlığını belirtin.

Kaplamada sık atlanan bir nokta, ölçünün kaplamadan önce mi sonra mı geçerli olduğudur. Kaplama yüzeye malzeme ekler. H7 bir delik ya da h6 bir mil kaplamadan sonra tolerans dışına çıkabilir. Geçme yüzeylerinde ölçünün kaplama sonrası geçerli olduğu ya da yüzeyin maskeleneceği resimde açıkça yazılmalıdır. Aynı şey ısıl işlem için de geçerlidir: sertleştirme sonrası çarpılma ve ölçü değişimi olabileceği için kritik ölçülerin taşlama payı bırakılarak mı işleneceği netleşmelidir.

6. Diğer bilgiler

• Parçanın nerede ve nasıl çalıştığı: üreticinin riskli bir detayı fark edip önermesine yardımcı olur.
• İstenen teslim tarihi ve teslim yeri.
• Paketleme isteği: ayrı ayrı poşet, ara katlı kutu, paslanmaya karşı koruma.
• Muayene ve ölçüm raporu ihtiyacı: ilk parça raporu ya da her partide ölçüm raporu.
• Resim revizyonu: dosya adında ya da antette revizyon numarası olmalı; teklif ile üretim aynı revizyona dayanmalıdır.

Resimlerde sık görülen eksikler

Aşağıdaki eksikler teknik resimlerde sık görülür. Her biri teklifi geciktirir ya da üretimde yanlış yoruma yol açabilir:

• Ölçek dışı ölçü: resim ölçekli basılmış ama ölçü yazılmamış bir detay. Resimden cetvelle ölçü alınmaz; her işlevsel detayın ölçüsü yazılı olmalıdır.
• Pah ve radyüs belirsizliği: "keskin kenarları kır" notu yoksa köşelerin nasıl bırakılacağı belirsiz kalır. İşlevsel pahların ölçüsü ayrıca verilmelidir.
• Diş derinliği: kör deliklerdeki dişte tam diş boyu ve delik derinliği ayrı ayrı yazılmalıdır.
• Birbiriyle çelişen bilgiler: antette yazan malzeme ile not kısmındaki malzemenin farklı olması ya da STEP modeli ile PDF resmin farklı revizyonlardan gelmesi.
• Birim: inç ölçülü resimlerde birimin antette açıkça yazılması gerekir; aksi halde ölçüler milimetre sanılabilir.

Teklif talebi kontrol listesi

Sık Sorulan Sorular

Soru: Yalnızca STEP dosyası göndersem teklif alabilir miyim? Cevap: Ön fiyat çıkarılabilir, ama toleranslar modelde görünmediği için varsayımla hesaplanır. Kesin teklif için kritik ölçülerin toleranslarını gösteren bir PDF resim ya da en azından bir tolerans listesi gerekir.

Soru: Dosya boyutu sınırı nedir? Cevap: Talep formuna dosya başına en fazla 15 MB, bir talebe en fazla 5 dosya eklenebilir. Daha büyük bir model gönderecekseniz STEP dosyasını sadeleştirmek çoğunlukla boyutu belirgin biçimde düşürür.

Soru: Teknik resmim yok, sadece numunem var. Ne yapmalıyım? Cevap: Numunenin birkaç açıdan fotoğrafını, ana ölçülerini ve malzemesini biliyorsanız malzemesini gönderin. Ön değerlendirme bu bilgilerle yapılır; kesin teklif için numunenin ölçülmesi gerekir.

Soru: Hangi çap aralığındaki parçalar için teklif verebiliyorsunuz? Cevap: Goodway SW-20 kayar otomatımızda ⌀1–20 mm çubuk aralığında çalışıyoruz. Parçanın en büyük çapı bu aralıkta olmalıdır.

Soru: Bir talepte birden fazla parça için teklif isteyebilir miyim? Cevap: Evet. Bir talebe en fazla 5 dosya eklenebilir. Her parçanın adedini, malzemesini ve varsa kaplamasını açıklama alanında parça numarasıyla birlikte ayrı ayrı yazmanız karışıklığı önler.

Katalog ve teklif

Parçanız katalogdaki standart ailelerden birine benziyorsa ilgili aile sayfasında ölçü şemasını ve tahminî birim fiyatı doğrudan görebilirsiniz. Özel parçalar için teknik resminizi iletişim sayfasındaki formdan gönderin; bu yazıdaki listeyi doldurmanız teklifin hızlı ve doğru olmasını sağlar.
