Konik Uçlu Sprey Meme
Dış dişli gövdeli, konik uçtan tam koni sprey deseni veren püskürtme memesi.

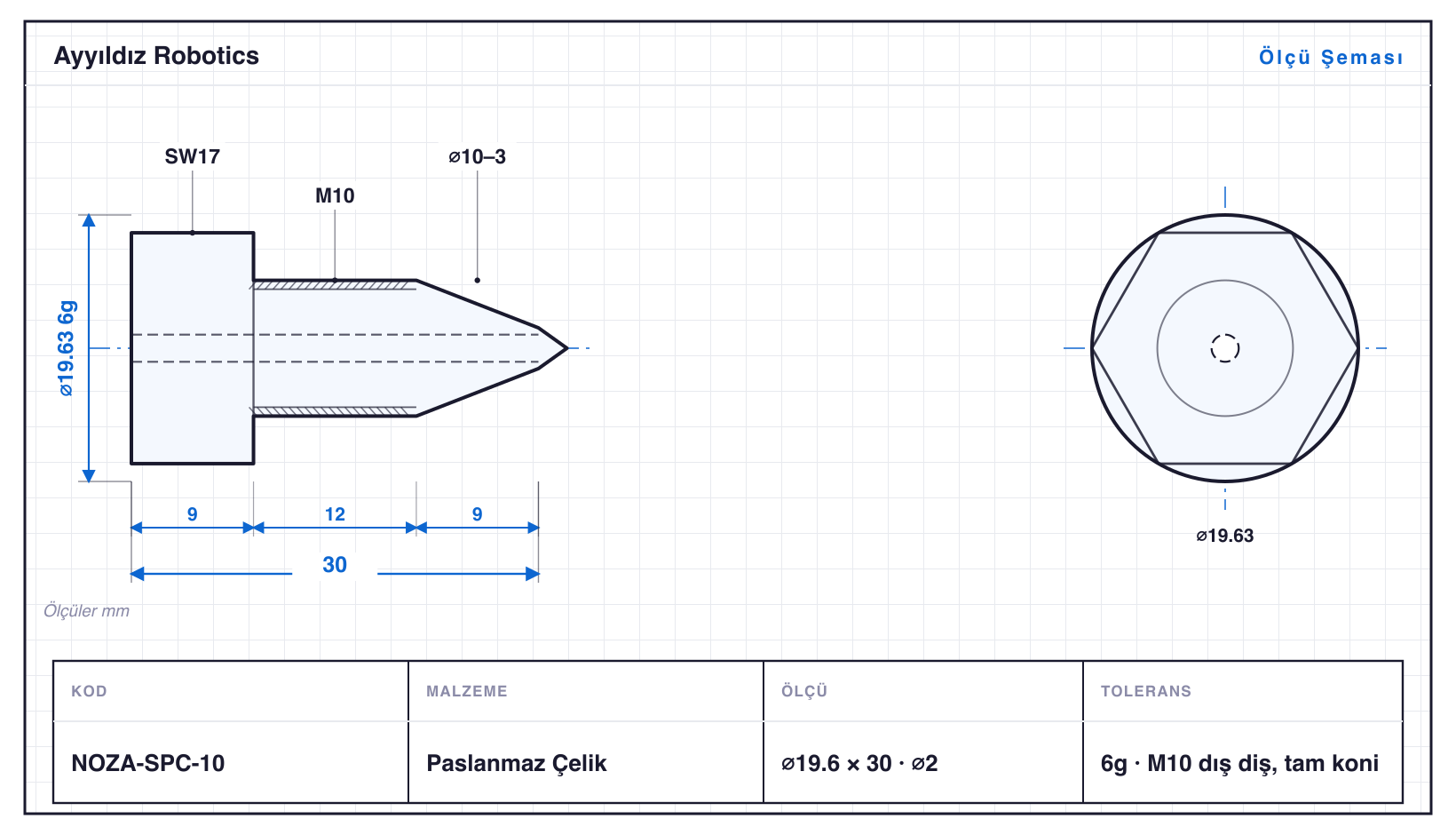

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| NOZA-SPC-04 | 9,2 | 18 | M5 · SW8 · konik · ⌀0,8 | 6g | M5 dış diş, tam koni |
| NOZA-SPC-05 | 11,5 | 21 | M6 · SW10 · konik · ⌀1 | 6g | M6 dış diş, tam koni |
| NOZA-SPC-06 | 11,5 | 24 | M6 · SW10 · konik · ⌀1,2 | 6g | M6 dış diş, tam koni |
| NOZA-SPC-08 | 15 | 26 | M8 · SW13 · konik · ⌀1,5 | 6g | M8 dış diş, tam koni |
| NOZA-SPC-08L | 15 | 32 | M8 · SW13 · konik · ⌀1,5 | 6g | M8 uzun gövde, tam koni |
| NOZA-SPC-10 | 19,6 | 30 | M10 · SW17 · konik · ⌀2 | 6g | M10 dış diş, tam koni |
| NOZA-SPC-10W | 19,6 | 28 | M10 · SW17 · konik · ⌀2,5 | 6g | M10 geniş koni açısı |
| NOZA-SPC-12 | 19,6 | 37 | M12 · SW17 · konik · ⌀2,5 | 6g | M12 dış diş, tam koni |
| NOZA-SPC-12F | 19,6 | 39 | M12 · SW17 · konik · ⌀3 | 6g | M12 flanşlı, tam koni |
| NOZA-SPC-12X | 19,6 | 48 | M12 · SW17 · konik · ⌀3 | 6g | M12 uzatma gövdeli, tam koni |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Konik Uçlu Sprey Meme, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Nozullar & Memeler ailesidir — çaplar ⌀9,2–19,6 mm, boylar 18–48 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı NOZA-SPC-12X, 48 mm. Tornalamanın yanında diş çekme (M5–M12 arası 5 ölçü), altıgen ağız frezeleme (SW8–17), konik tornalama ve eksenel delme (⌀0,8–3 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant NOZA-SPC-12X: ⌀19,6 mm çapta 48 mm boy, yani L/D 2,4. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü NOZA-SPC-04 (⌀9,2 mm), en büyüğü NOZA-SPC-12X (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
