DIN 7 Silindirik Pim
Her iki ucu pahlı, h8 toleranslı standart silindirik konumlandırma pimi.

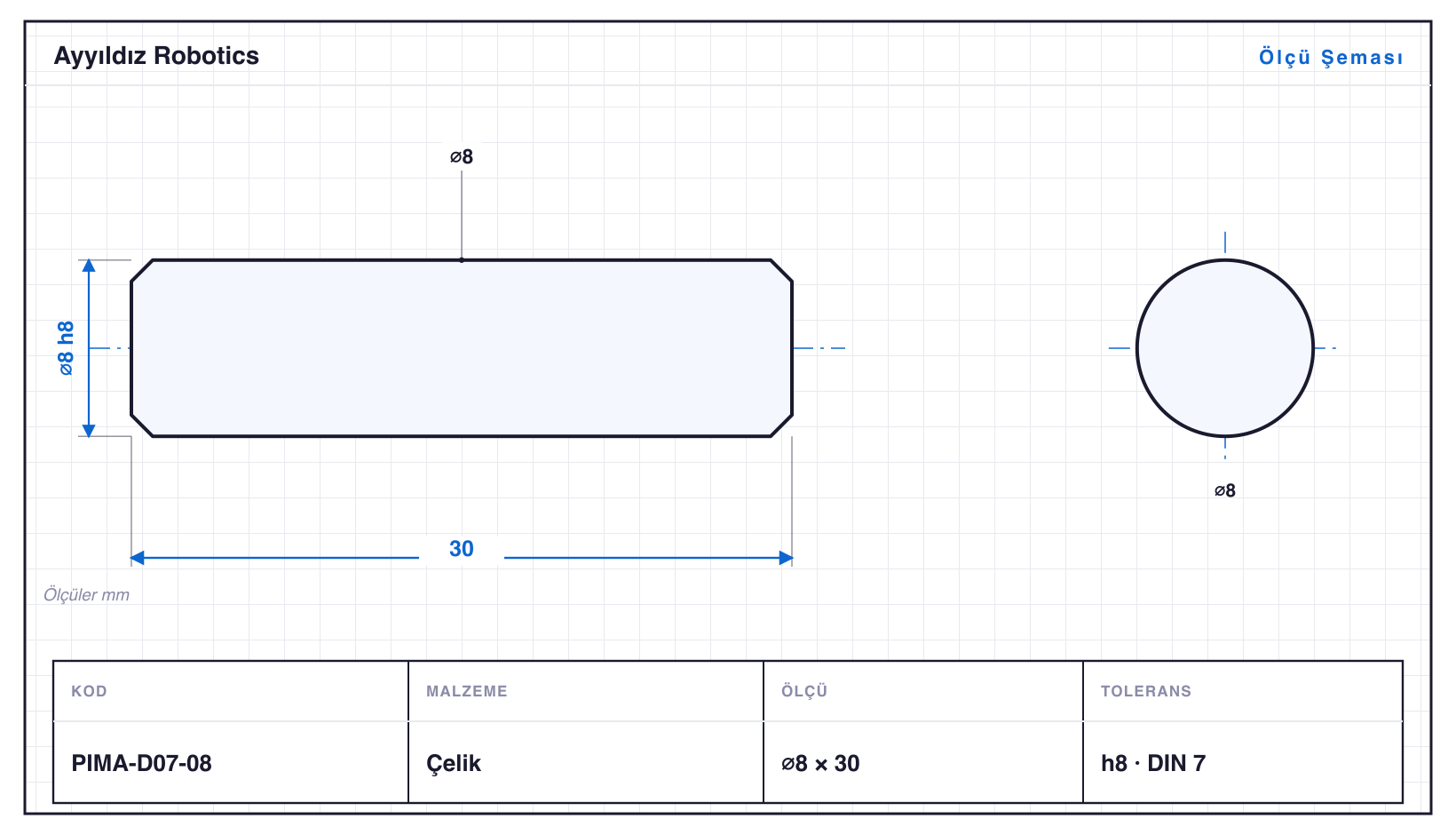

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Tolerans | Std |
|---|---|---|---|---|
| PIMA-D07-02 | 2 | 8 | h8 | DIN 7 |
| PIMA-D07-03 | 3 | 12 | h8 | DIN 7 |
| PIMA-D07-04 | 4 | 16 | h8 · ⌀4: 0/−0,018 | DIN 7 |
| PIMA-D07-05 | 5 | 20 | h8 · ⌀5: 0/−0,018 | DIN 7 |
| PIMA-D07-06 | 6 | 24 | h8 · ⌀6: 0/−0,018 | DIN 7 |
| PIMA-D07-08 | 8 | 30 | h8 · ⌀8: 0/−0,022 | DIN 7 |
| PIMA-D07-10 | 10 | 40 | h8 · ⌀10: 0/−0,022 | DIN 7 |
| PIMA-D07-12 | 12 | 45 | h8 · ⌀12: 0/−0,027 | DIN 7 |
| PIMA-D07-14 | 14 | 50 | h8 · ⌀14: 0/−0,027 | DIN 7 |
| PIMA-D07-16 | 16 | 60 | h8 · ⌀16: 0/−0,027 | DIN 7 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
DIN 7 Silindirik Pim, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Pimler ailesidir — çaplar ⌀2–16 mm, boylar 8–60 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı PIMA-D07-16, 60 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant PIMA-D07-02: ⌀2 mm çapta 8 mm boy, yani L/D 4,0. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h8 toleransında işlenir; en küçüğü PIMA-D07-02 (⌀2 mm), en büyüğü PIMA-D07-16 (⌀16 mm). Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
