Hidrolik Düz Nipel
Çift uçtan metrik dişli, boydan boya delikli düz hidrolik nipel.

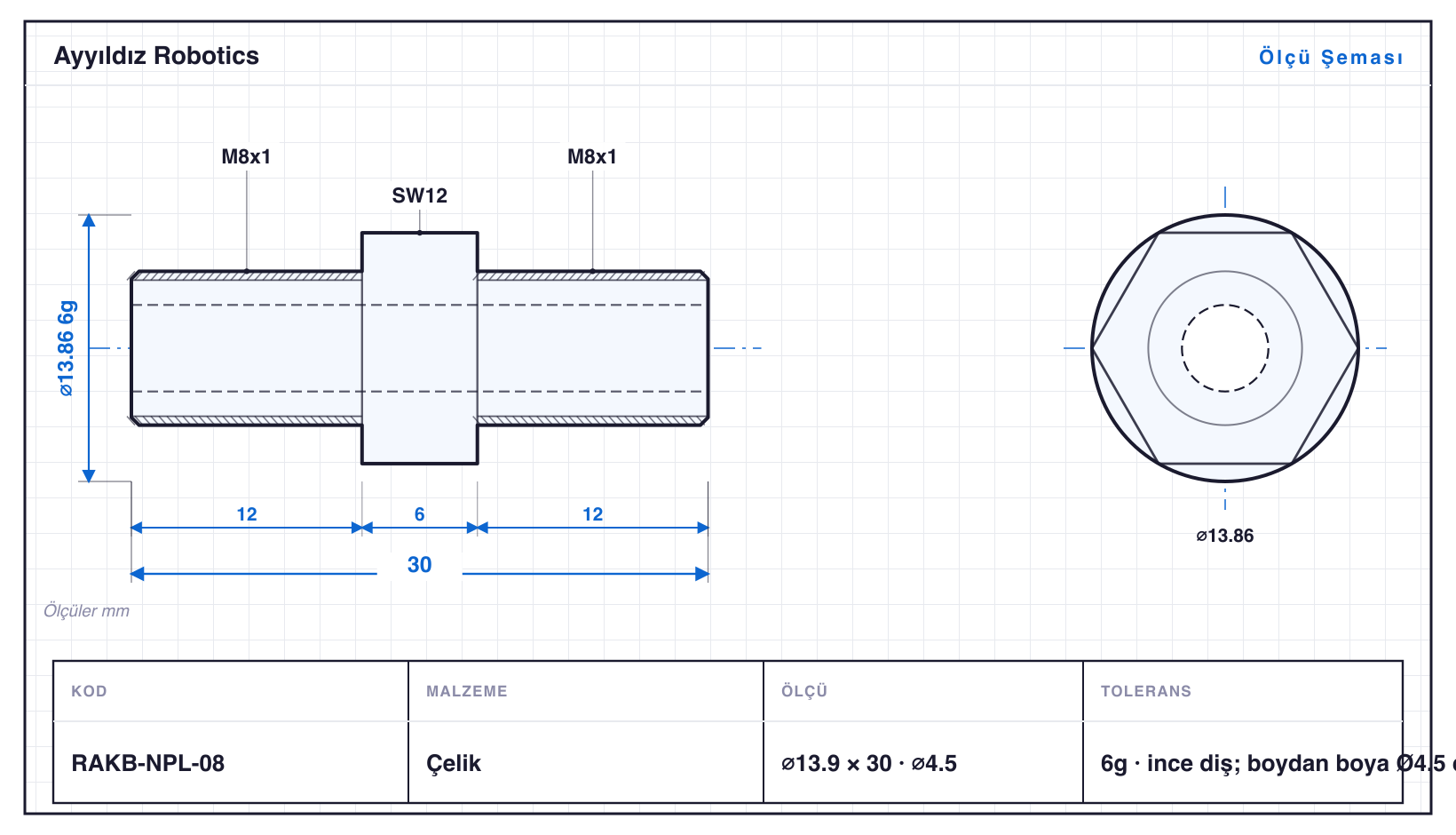

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| RAKB-NPL-04 | 9,2 | 21 | M6 · SW8 · ⌀3,5 | 6g | boydan boya ⌀3,5 delik |
| RAKB-NPL-12 | 9,2 | 21 | M5 · SW8 · ⌀2,5 | 6g | mini nipel; boydan boya ⌀2,5 delik |
| RAKB-NPL-05 | 11,5 | 26 | M8 · SW10 · ⌀4,5 | 6g | boydan boya ⌀4,5 delik |
| RAKB-NPL-09 | 11,5 | 26 | M6 · SW10 · ⌀3 | 6g | boydan boya ⌀3 delik |
| RAKB-NPL-08 | 13,9 | 30 | M8x1 · SW12 · ⌀4,5 | 6g | ince diş; boydan boya ⌀4,5 delik |
| RAKB-NPL-06 | 15 | 31 | M10x1 · SW13 · ⌀6 | 6g | ince diş; boydan boya ⌀6 delik |
| RAKB-NPL-07 | 16,2 | 36 | M12x1.5 · SW14 · ⌀7 | 6g | boydan boya ⌀7 delik |
| RAKB-NPL-10 | 16,2 | 33 | M10x1.25 · SW14 · ⌀5,5 | 6g | boydan boya ⌀5,5 delik |
| RAKB-NPL-11 | 19,6 | 41 | M12x1.5 · SW17 · ⌀8 | 6g | geniş delik ⌀8; yüksek debi |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Hidrolik Düz Nipel, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Rakor & Fittingler ailesidir — çaplar ⌀9,2–19,6 mm, boylar 21–41 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı RAKB-NPL-11, 41 mm. Tornalamanın yanında diş çekme (M5–M12x1.5 arası 7 ölçü), altıgen ağız frezeleme (SW8–17) ve eksenel delme (⌀2,5–8 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant RAKB-NPL-04: ⌀9,2 mm çapta 21 mm boy, yani L/D 2,3. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü RAKB-NPL-04 (⌀9,2 mm), en büyüğü RAKB-NPL-11 (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
