Delikli Ara Pul
Cıvata geçişi için eksenel delikli silindirik ara pul.

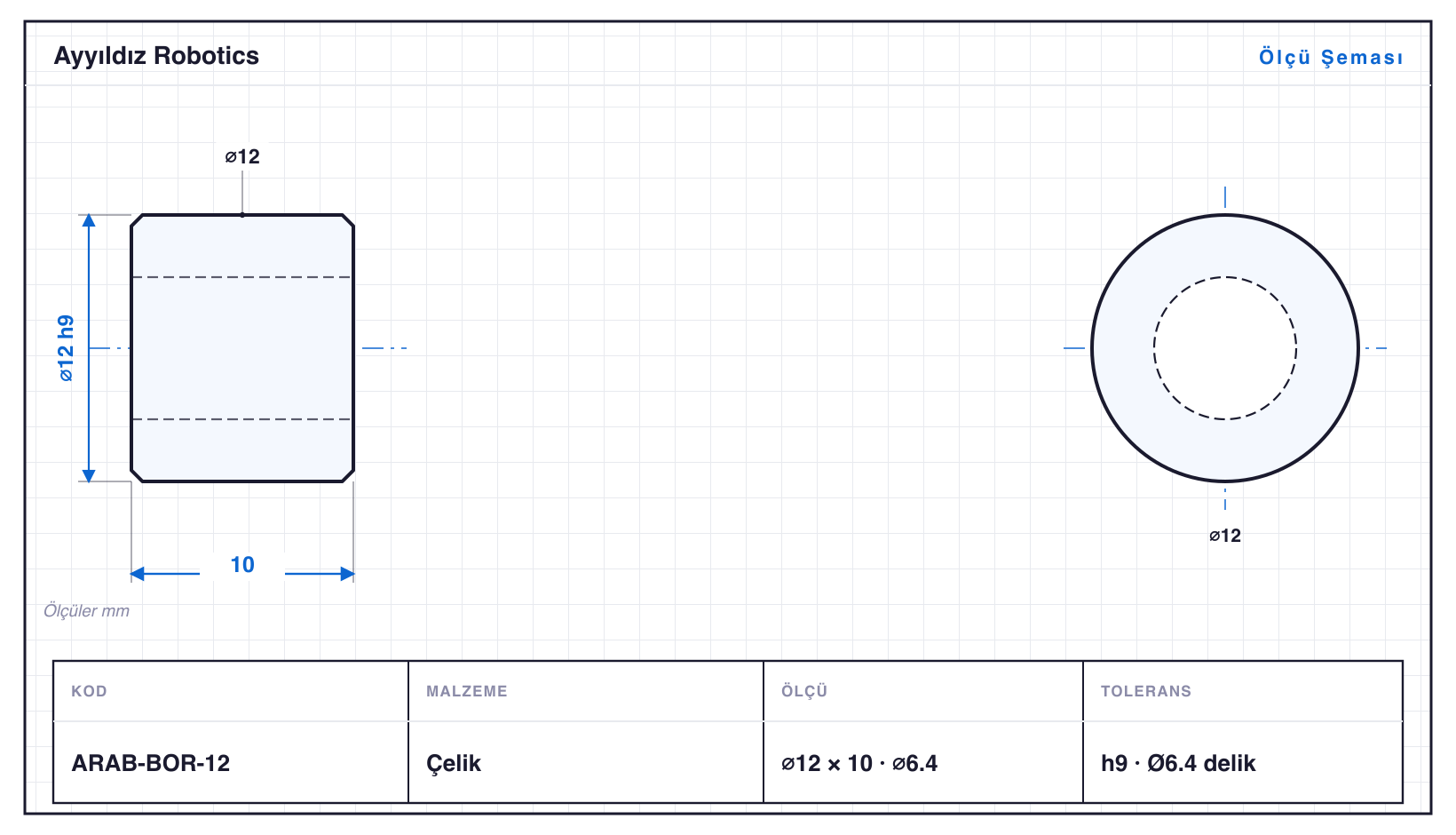

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| ARAB-BOR-06 | 6 | 4 | ⌀3,2 | h9 · ⌀6: 0/−0,030 | ⌀3,2 delik |
| ARAB-BOR-07 | 7 | 5 | ⌀3,2 | h9 · ⌀7: 0/−0,036 | ⌀3,2 delik |
| ARAB-BOR-08 | 8 | 6 | ⌀4,3 | h9 · ⌀8: 0/−0,036 | ⌀4,3 delik |
| ARAB-BOR-10 | 10 | 8 | ⌀5,3 | h9 · ⌀10: 0/−0,036 | ⌀5,3 delik |
| ARAB-BOR-11 | 11 | 8 | ⌀5,3 | h9 · ⌀11: 0/−0,043 | ⌀5,3 delik |
| ARAB-BOR-12 | 12 | 10 | ⌀6,4 | h9 · ⌀12: 0/−0,043 | ⌀6,4 delik |
| ARAB-BOR-14 | 14 | 12 | ⌀6,4 | h9 · ⌀14: 0/−0,043 | ⌀6,4 delik |
| ARAB-BOR-15 | 15 | 12 | ⌀8,4 | h9 · ⌀15: 0/−0,043 | ⌀8,4 delik |
| ARAB-BOR-16 | 16 | 14 | ⌀8,4 | h9 · ⌀16: 0/−0,043 | ⌀8,4 delik |
| ARAB-BOR-18 | 18 | 16 | ⌀10,5 | h9 · ⌀18: 0/−0,043 | ⌀10,5 delik |
| ARAB-BOR-20 | 20 | 18 | ⌀10,5 | h9 · ⌀20: 0/−0,052 | ⌀10,5 delik |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Delikli Ara Pul, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Ara Elemanlar & Standoff ailesidir — çaplar ⌀6–20 mm, boylar 4–18 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı ARAB-BOR-20, 18 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀3,2–10,5 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant ARAB-BOR-20: ⌀20 mm çapta 18 mm boy, yani L/D 0,9. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h9 toleransında işlenir; en küçüğü ARAB-BOR-06 (⌀6 mm), en büyüğü ARAB-BOR-20 (⌀20 mm). Aile delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
