Delikli Kılavuz Burcu
Matkap ucunu hassas yönlendiren sertleştirilmiş kılavuz burcu.

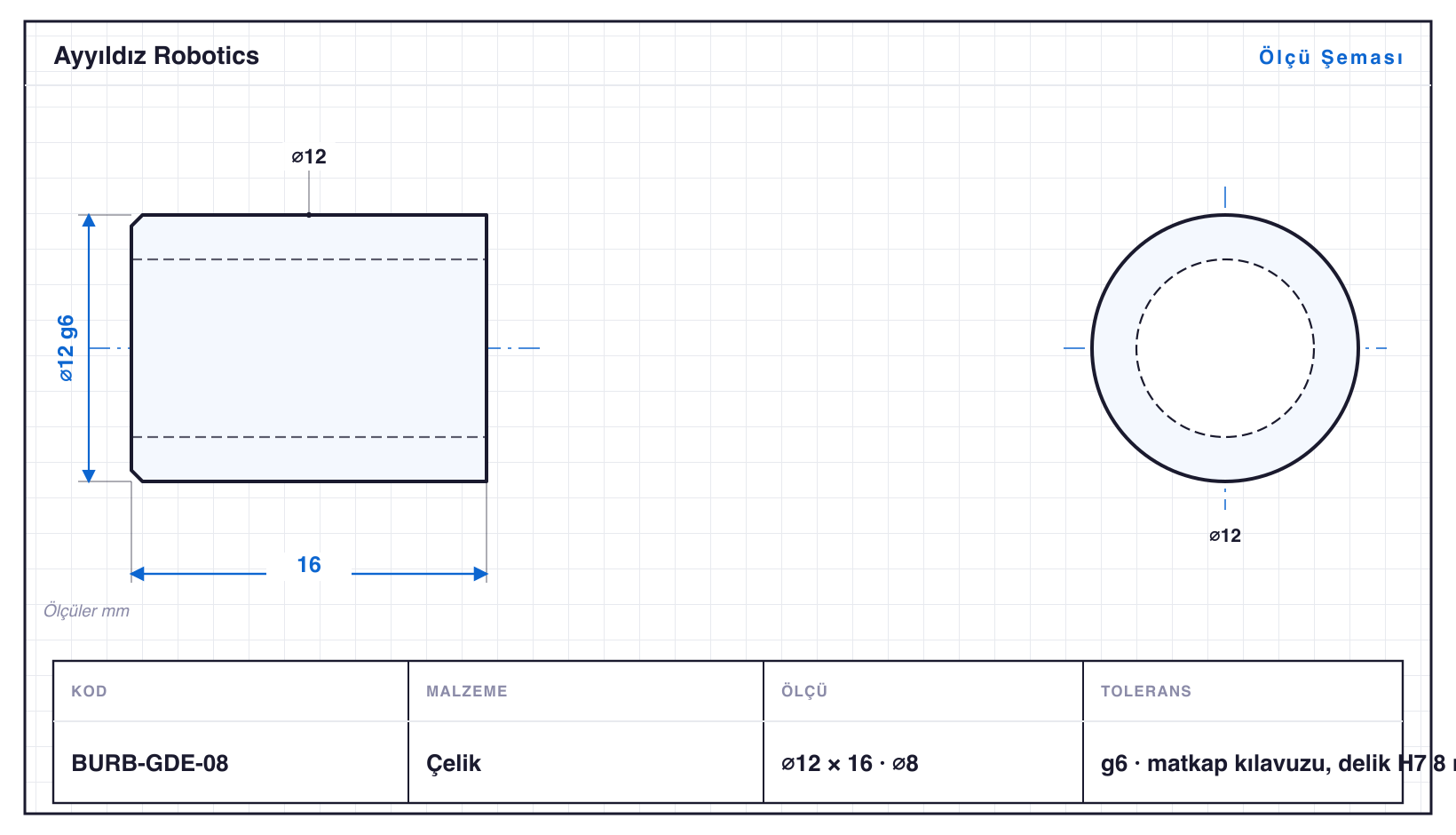

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BURB-GDE-03 | 6 | 8 | ⌀3 | g6 · ⌀6: −0,004/−0,012 | matkap kılavuzu, delik H7 3 mm |
| BURB-GDE-04 | 8 | 10 | ⌀4 | g6 · ⌀8: −0,005/−0,014 | matkap kılavuzu, delik H7 4 mm |
| BURB-GDE-05 | 9 | 12 | ⌀5 | g6 · ⌀9: −0,005/−0,014 | matkap kılavuzu, delik H7 5 mm |
| BURB-GDE-06 | 10 | 14 | ⌀6 | g6 · ⌀10: −0,005/−0,014 | matkap kılavuzu, delik H7 6 mm |
| BURB-GDE-05F | 12 | 15 | ⌀5 · 2 kademe | g6 | flanşlı matkap kılavuzu 5 mm |
| BURB-GDE-08 | 12 | 16 | ⌀8 | g6 · ⌀12: −0,006/−0,017 | matkap kılavuzu, delik H7 8 mm |
| BURB-GDE-08F | 15 | 20 | ⌀8 · 2 kademe | g6 · ⌀15: −0,006/−0,017 | flanşlı matkap kılavuzu 8 mm |
| BURB-GDE-10 | 15 | 18 | ⌀10 | g6 · ⌀15: −0,006/−0,017 | matkap kılavuzu, delik H7 10 mm |
| BURB-GDE-12 | 18 | 20 | ⌀12 | g6 · ⌀18: −0,006/−0,017 | matkap kılavuzu, delik H7 12 mm |
| BURB-GDE-12F | 20 | 25 | ⌀12 · 2 kademe | g6 | flanşlı matkap kılavuzu 12 mm |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Delikli Kılavuz Burcu, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Burçlar ailesidir — çaplar ⌀6–20 mm, boylar 8–25 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı BURB-GDE-12F, 25 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀3–12 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BURB-GDE-06: ⌀10 mm çapta 14 mm boy, yani L/D 1,4. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar g6 toleransında işlenir; en küçüğü BURB-GDE-03 (⌀6 mm), en büyüğü BURB-GDE-12F (⌀20 mm). Aile delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
