Kanallı/Delikli Mil
İçten delikli veya boyunca kademe kanalı taşıyan hafifletilmiş fonksiyonel tahrik mili.

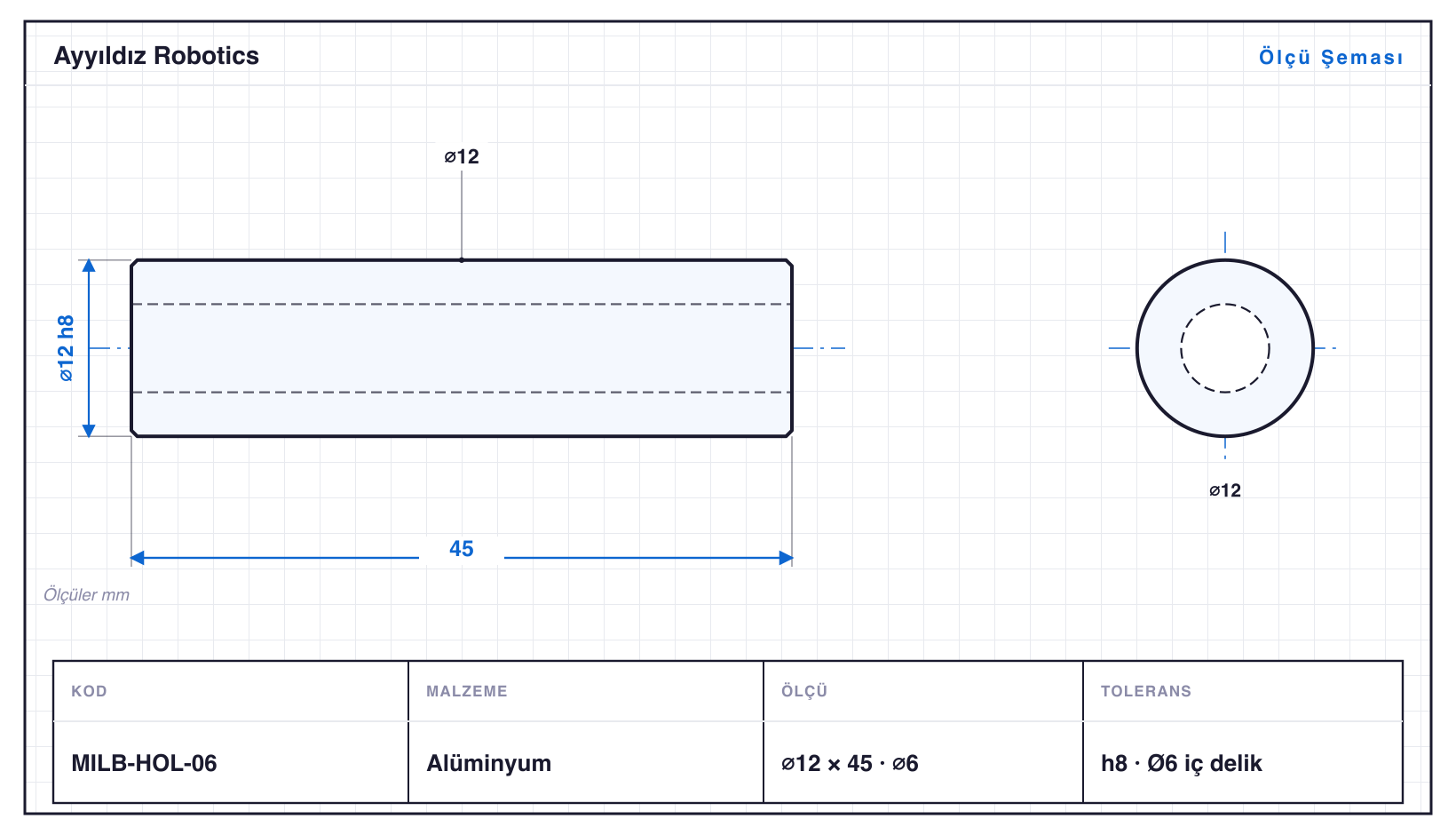

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MILB-HOL-01 | 6 | 30 | ⌀3 | h8 · ⌀6: 0/−0,018 | ⌀3 iç delik |
| MILB-HOL-02 | 8 | 35 | ⌀4 | h8 · ⌀8: 0/−0,022 | ⌀4 iç delik |
| MILB-HOL-03 | 8 | 42 | ⌀4,2 · 2 kademe | h8 | M5 iç diş, kademeli kanal |
| MILB-HOL-04 | 10 | 40 | ⌀5 | h8 · ⌀10: 0/−0,022 | ⌀5 iç delik |
| MILB-HOL-05 | 10 | 65 | 3 kademe | h8 · ⌀10: 0/−0,022 | orta kanal |
| MILB-HOL-06 | 12 | 45 | ⌀6 | h8 · ⌀12: 0/−0,027 | ⌀6 iç delik |
| MILB-HOL-07 | 12 | 75 | 3 kademe | h8 | orta kanal |
| MILB-HOL-08 | 14 | 50 | ⌀7 | h8 · ⌀14: 0/−0,027 | ⌀7 iç delik |
| MILB-HOL-09 | 14 | 85 | ⌀6 · 3 kademe | h8 | ⌀6 iç delik, orta kanal |
| MILB-HOL-10 | 16 | 55 | ⌀8 | h8 · ⌀16: 0/−0,027 | ⌀8 iç delik |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Kanallı/Delikli Mil, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Miller & Şaftlar ailesidir — çaplar ⌀6–16 mm, boylar 30–85 mm, standart malzeme Alüminyum (çelik, paslanmaz çelik veya pirinç da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı MILB-HOL-09, 85 mm. Tornalamanın yanında eksenel delme (⌀3–8 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı MILB-HOL-05: ⌀10 mm çapta 65 mm boy, yani boy/çap oranı 6,5. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar h8 toleransında işlenir; en küçüğü MILB-HOL-01 (⌀6 mm), en büyüğü MILB-HOL-10 (⌀16 mm). Aile delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
