Kısma Memesi (Throttle)
Konik girişli ve daralan merkez delikli, akışı kısan dişli meme gövdesi.

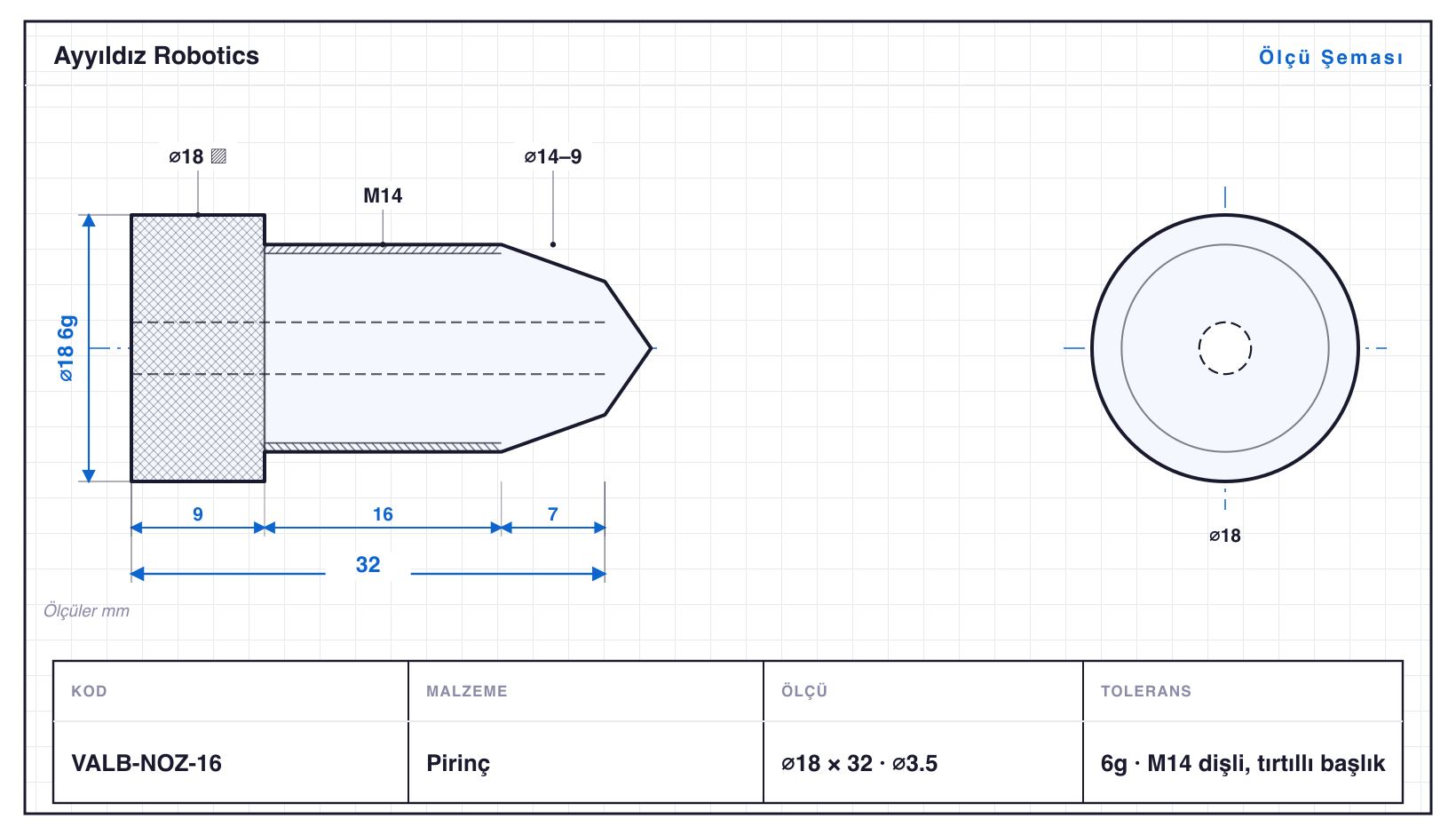

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| VALB-NOZ-05 | 9,2 | 13 | M5 · SW8 · konik · ⌀0,8 | 6g | M5 dişli, af8 |
| VALB-NOZ-06 | 11,5 | 16 | M6 · SW10 · konik · ⌀1 | 6g | M6 dişli, af10 |
| VALB-NOZ-08 | 15 | 20 | M8 · SW13 · konik · ⌀1,5 | 6g | M8 dişli, af13 |
| VALB-NOZ-14 | 16 | 28 | M12 · konik · tırtıl · ⌀3 | 6g | M12 dişli, tırtıllı başlık |
| VALB-NOZ-16 | 18 | 32 | M14 · konik · tırtıl · ⌀3,5 | 6g | M14 dişli, tırtıllı başlık |
| VALB-NOZ-10 | 19,6 | 24 | M10 · SW17 · konik · ⌀2 | 6g | M10 dişli, af17 |
| VALB-NOZ-12 | 19,6 | 28 | M12 · SW17 · konik · ⌀2,5 | 6g | M12 dişli, af17 |
| VALB-NOZ-18 | 20 | 36 | M16 · konik · tırtıl · ⌀4,5 | 6g | M16 dişli, tırtıllı başlık |
| VALB-NOZ-20 | 20 | 38 | M16 · konik · ⌀5 | 6g | M16 dişli, geniş debi |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Kısma Memesi (Throttle), Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Valf Parçaları ailesidir — çaplar ⌀9,2–20 mm, boylar 13–38 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı VALB-NOZ-20, 38 mm. Tornalamanın yanında diş çekme (M5–M16 arası 7 ölçü), altıgen ağız frezeleme (SW8–17), konik tornalama, tırtıl çekme ve eksenel delme (⌀0,8–5 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant VALB-NOZ-20: ⌀20 mm çapta 38 mm boy, yani L/D 1,9. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü VALB-NOZ-05 (⌀9,2 mm), en büyüğü VALB-NOZ-20 (⌀20 mm). Aile dişli, altıgen anahtar ağzı, konik, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
