Tırtıllı Yalıtım Spacer (İç Dişli)
Tırtıllı silindirik gövdeli, iç dişli tutuşu kolay yalıtım mesafe elemanı.

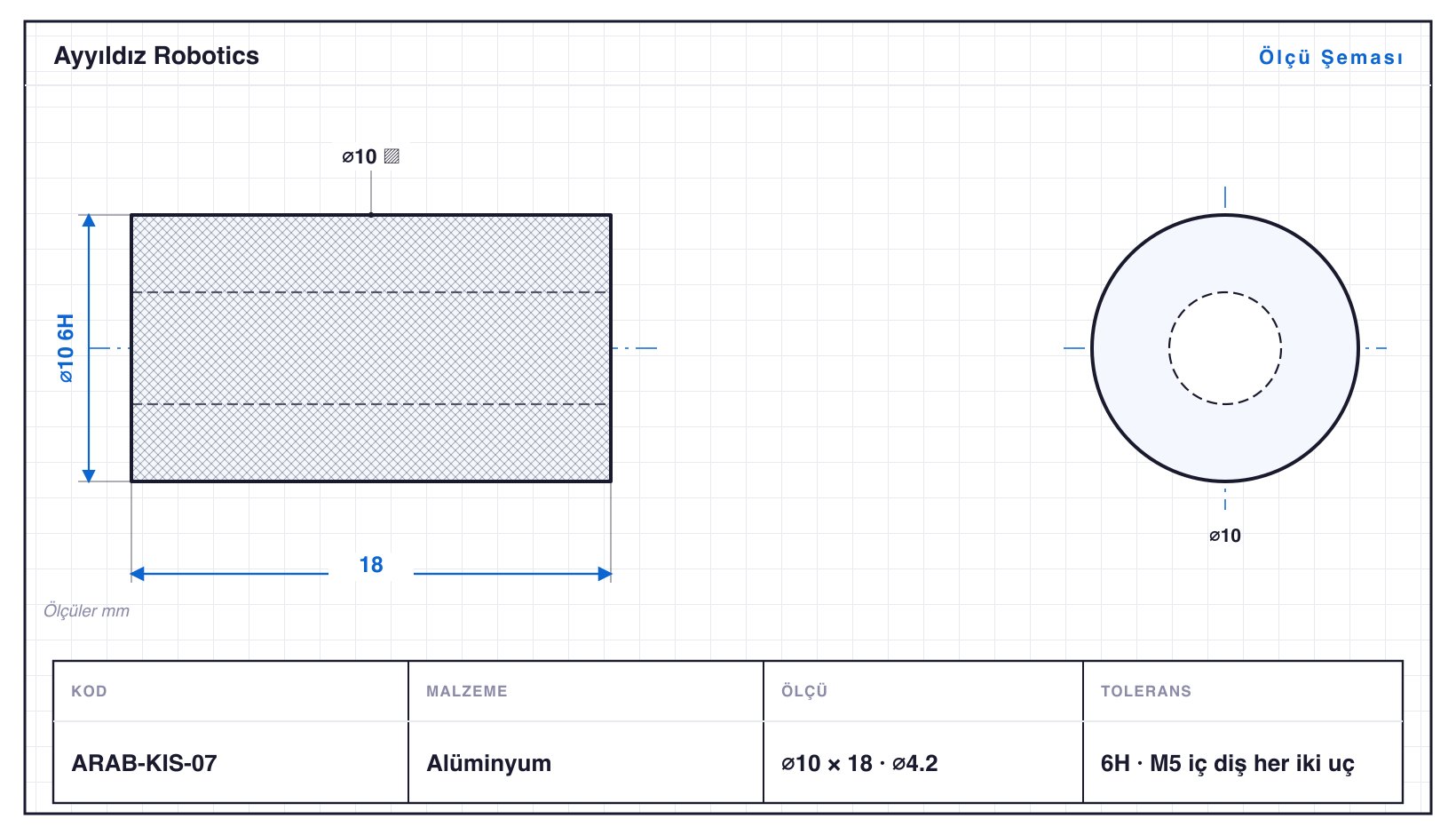

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
12 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| ARAB-KIS-01 | 6 | 8 | tırtıl · ⌀2,5 | 6H | M3 iç diş her iki uç |
| ARAB-KIS-02 | 6 | 15 | tırtıl · ⌀2,5 | 6H | M3 iç diş her iki uç |
| ARAB-KIS-03 | 6 | 25 | tırtıl · ⌀2,5 | 6H | M3 iç diş her iki uç |
| ARAB-KIS-04 | 8 | 12 | tırtıl · ⌀3,3 | 6H | M4 iç diş her iki uç |
| ARAB-KIS-05 | 8 | 20 | tırtıl · ⌀3,3 | 6H | M4 iç diş her iki uç |
| ARAB-KIS-06 | 8 | 35 | tırtıl · ⌀3,3 | 6H | M4 iç diş her iki uç |
| ARAB-KIS-07 | 10 | 18 | tırtıl · ⌀4,2 | 6H | M5 iç diş her iki uç |
| ARAB-KIS-08 | 10 | 30 | tırtıl · ⌀4,2 | 6H | M5 iç diş her iki uç |
| ARAB-KIS-09 | 12 | 22 | tırtıl · ⌀5 | 6H | M6 iç diş her iki uç |
| ARAB-KIS-10 | 12 | 40 | tırtıl · ⌀5 | 6H | M6 iç diş her iki uç |
| ARAB-KIS-11 | 15 | 28 | tırtıl · ⌀6,8 | 6H | M8 iç diş her iki uç |
| ARAB-KIS-12 | 15 | 50 | tırtıl · ⌀6,8 | 6H | M8 iç diş her iki uç |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Tırtıllı Yalıtım Spacer (İç Dişli), Goodway SW-20 kayar otomatta üretilen 12 varyantlık bir Ara Elemanlar & Standoff ailesidir — çaplar ⌀6–15 mm, boylar 8–50 mm, standart malzeme Alüminyum (çelik, paslanmaz çelik veya pirinç da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı ARAB-KIS-12, 50 mm. Tornalamanın yanında tırtıl çekme ve eksenel delme (⌀2,5–6,8 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant ARAB-KIS-06: ⌀8 mm çapta 35 mm boy, yani L/D 4,4. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6H toleransında işlenir; en küçüğü ARAB-KIS-01 (⌀6 mm), en büyüğü ARAB-KIS-12 (⌀15 mm). Aile tırtıllı, delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
