Tırtıllı Dişli Mil TD
Kademeli gövde, tırtıllı tutamak ve uçta metrik diş ile ayar mili.

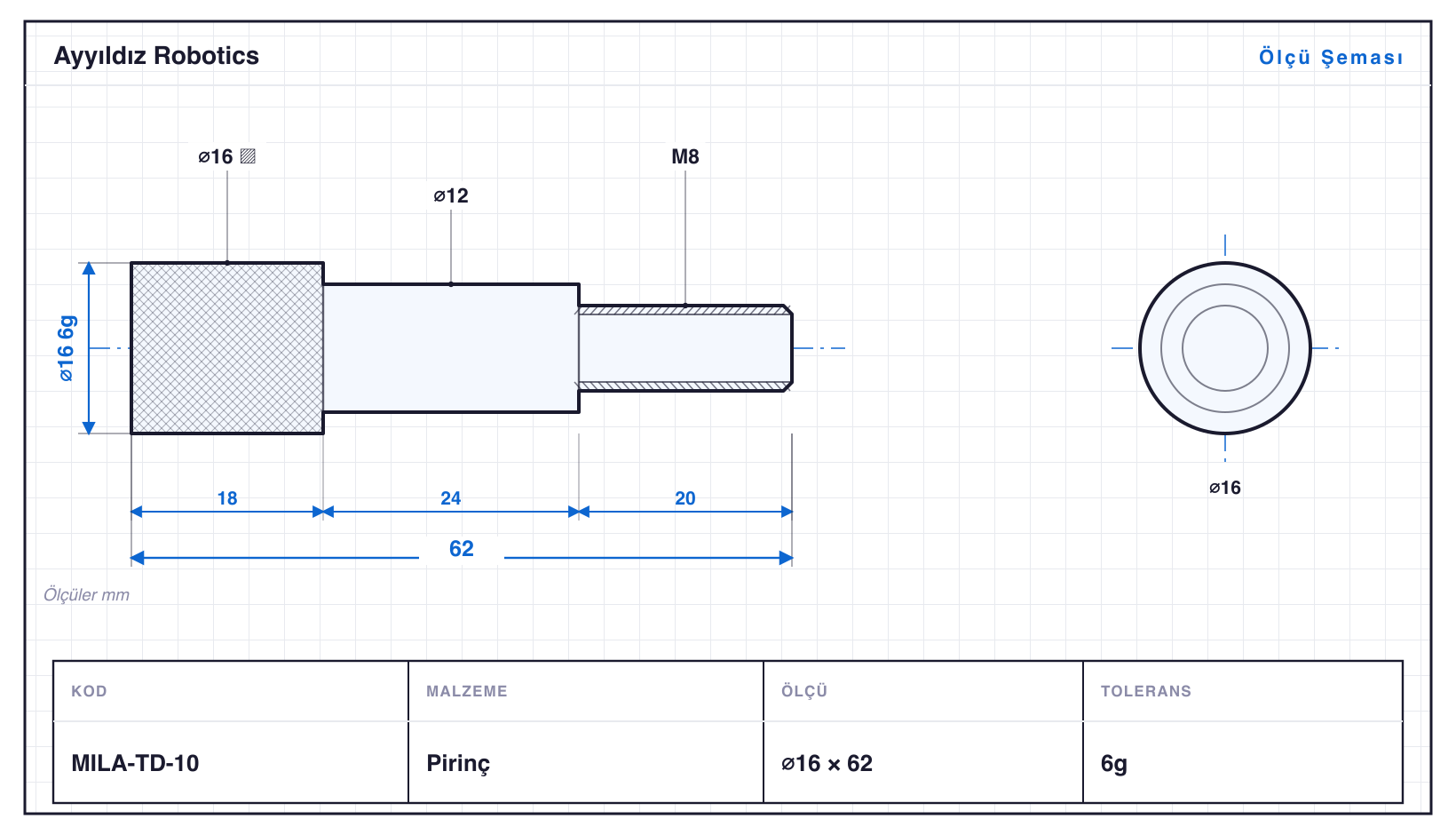

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MILA-TD-04 | 8 | 34 | M4 · tırtıl | 6g | — |
| MILA-TD-05 | 10 | 40 | M5 · tırtıl | 6g | — |
| MILA-TD-06 | 12 | 46 | M6 · tırtıl | 6g | — |
| MILA-TD-07 | 13 | 50 | M6 · tırtıl | 6g | — |
| MILA-TD-08 | 14 | 54 | M8 · tırtıl | 6g | — |
| MILA-TD-10 | 16 | 62 | M8 · tırtıl | 6g | — |
| MILA-TD-12 | 18 | 68 | M10 · tırtıl | 6g | — |
| MILA-TD-13 | 19 | 72 | M10 · tırtıl | 6g | — |
| MILA-TD-14 | 20 | 78 | M12 · tırtıl | 6g | — |
| MILA-TD-16 | 20 | 82 | M12 · tırtıl | 6g | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Tırtıllı Dişli Mil TD, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Miller & Şaftlar ailesidir — çaplar ⌀8–20 mm, boylar 34–82 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı MILA-TD-16, 82 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü) ve tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant MILA-TD-04: ⌀8 mm çapta 34 mm boy, yani L/D 4,3. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü MILA-TD-04 (⌀8 mm), en büyüğü MILA-TD-16 (⌀20 mm). Aile dişli, tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
