Yuvarlak Dişli Standoff M/M
Silindirik gövdeli, iki ucu erkek dişli yuvarlak mesafe cıvatası.

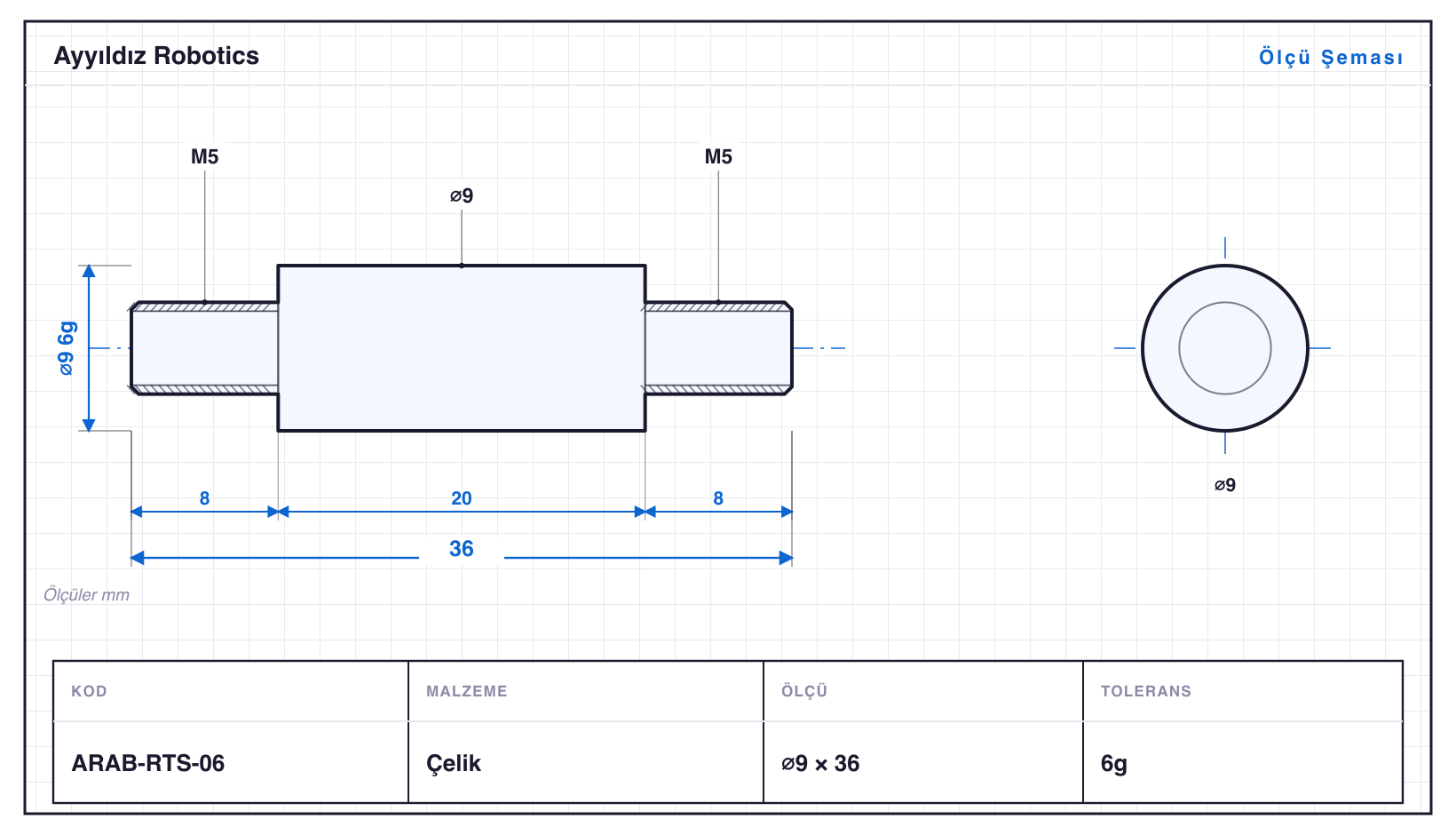

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| ARAB-RTS-01 | 6 | 24 | M3 | 6g | — |
| ARAB-RTS-02 | 6 | 37 | M3 | 6g | — |
| ARAB-RTS-03 | 7 | 29 | M4 | 6g | — |
| ARAB-RTS-04 | 7 | 44 | M4 | 6g | — |
| ARAB-RTS-05 | 8 | 64 | M4 | 6g | — |
| ARAB-RTS-06 | 9 | 36 | M5 | 6g | — |
| ARAB-RTS-07 | 9 | 56 | M5 | 6g | — |
| ARAB-RTS-08 | 11 | 45 | M6 | 6g | — |
| ARAB-RTS-09 | 11 | 75 | M6 | 6g | — |
| ARAB-RTS-10 | 14 | 59 | M8 | 6g | — |
| ARAB-RTS-11 | 14 | 94 | M8 | 6g | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Yuvarlak Dişli Standoff M/M, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Ara Elemanlar & Standoff ailesidir — çaplar ⌀6–14 mm, boylar 24–94 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀14 mm çubuktan çıkıyor; ailenin en uzun varyantı ARAB-RTS-11, 94 mm. Tornalamanın yanında diş çekme (M3–M8 arası 5 ölçü) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı ARAB-RTS-05: ⌀8 mm çapta 64 mm boy, yani boy/çap oranı 8,0. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar 6g toleransında işlenir; en küçüğü ARAB-RTS-01 (⌀6 mm), en büyüğü ARAB-RTS-11 (⌀14 mm). Aile dişli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
