İğne Bloğu Pimi
İğne bloğunu konumlayan sıkı geçme toleranslı, pahlı uçlu sertleştirilmiş pim.

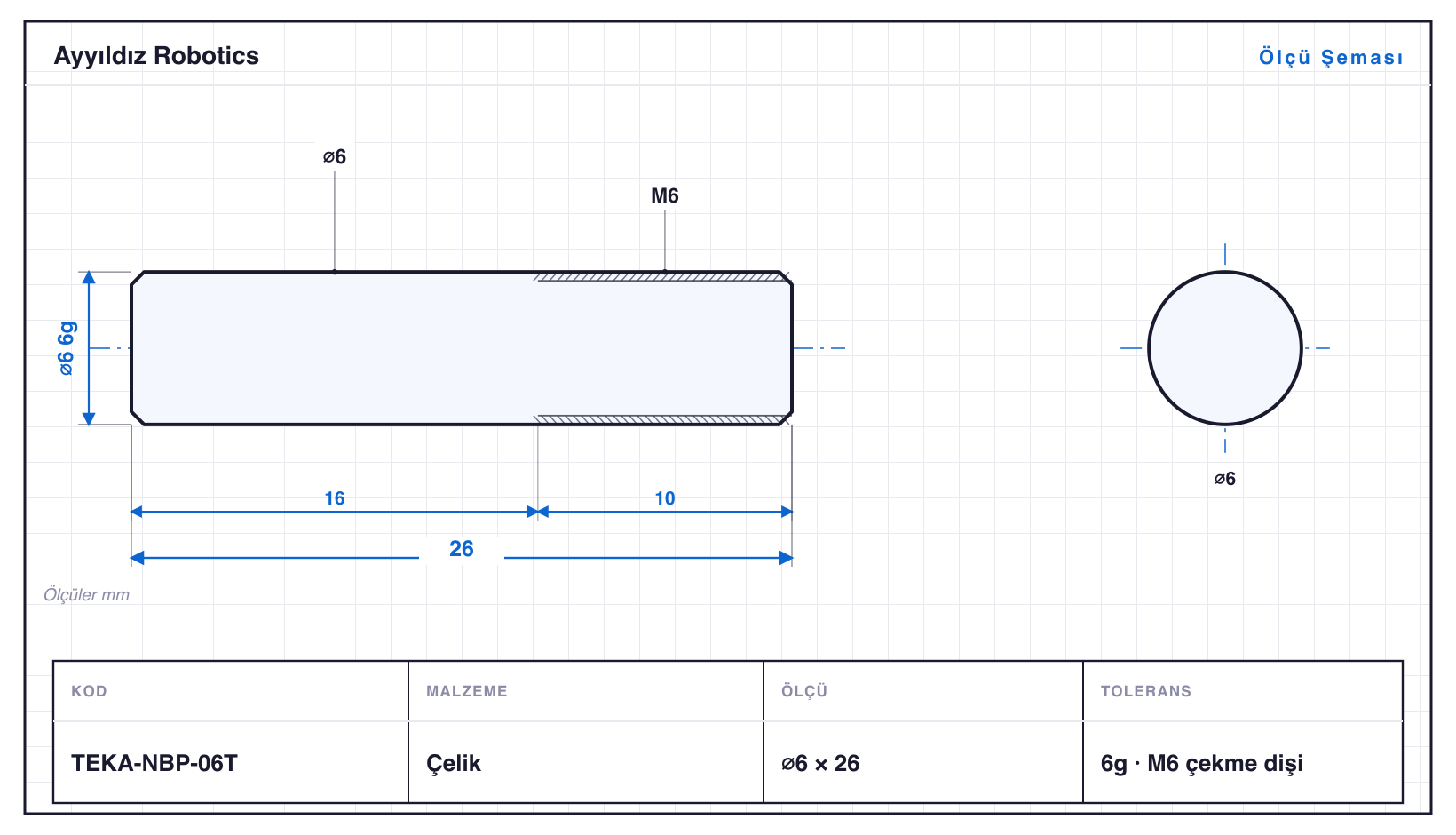

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| TEKA-NBP-03 | 3 | 14 | — | m6 | sertleştirilmiş 58 HRC |
| TEKA-NBP-04 | 4 | 18 | — | m6 · ⌀4: +0,012/+0,004 | sertleştirilmiş 58 HRC |
| TEKA-NBP-05 | 5 | 22 | — | m6 · ⌀5: +0,012/+0,004 | sertleştirilmiş 58 HRC |
| TEKA-NBP-04S | 6 | 21 | 2 kademe | m6 · ⌀6: +0,012/+0,004 | omuzlu konumlama |
| TEKA-NBP-06 | 6 | 26 | — | m6 · ⌀6: +0,012/+0,004 | sertleştirilmiş 58 HRC |
| TEKA-NBP-06T | 6 | 26 | M6 | 6g | M6 çekme dişi |
| TEKA-NBP-05S | 7 | 26 | 2 kademe | m6 | omuzlu konumlama |
| TEKA-NBP-08 | 8 | 30 | — | m6 · ⌀8: +0,015/+0,006 | sertleştirilmiş 58 HRC |
| TEKA-NBP-08T | 8 | 32 | M8 | 6g | M8 çekme dişi |
| TEKA-NBP-10 | 10 | 36 | — | m6 · ⌀10: +0,015/+0,006 | sertleştirilmiş 58 HRC |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
İğne Bloğu Pimi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Tekstil Makine Parçaları ailesidir — çaplar ⌀3–10 mm, boylar 14–36 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀10 mm çubuktan çıkıyor; ailenin en uzun varyantı TEKA-NBP-10, 36 mm. Tornalamanın yanında diş çekme (M6, M8) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant TEKA-NBP-03: ⌀3 mm çapta 14 mm boy, yani L/D 4,7. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar m6, 6g tolerans sınıflarında işlenir; en küçüğü TEKA-NBP-03 (⌀3 mm), en büyüğü TEKA-NBP-10 (⌀10 mm). Aile dişli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
