İplik Kılavuz Pimi
İpliğin sürtünmesiz yönlendirilmesi için parlatılmış konik uçlu kademeli kılavuz pimi.

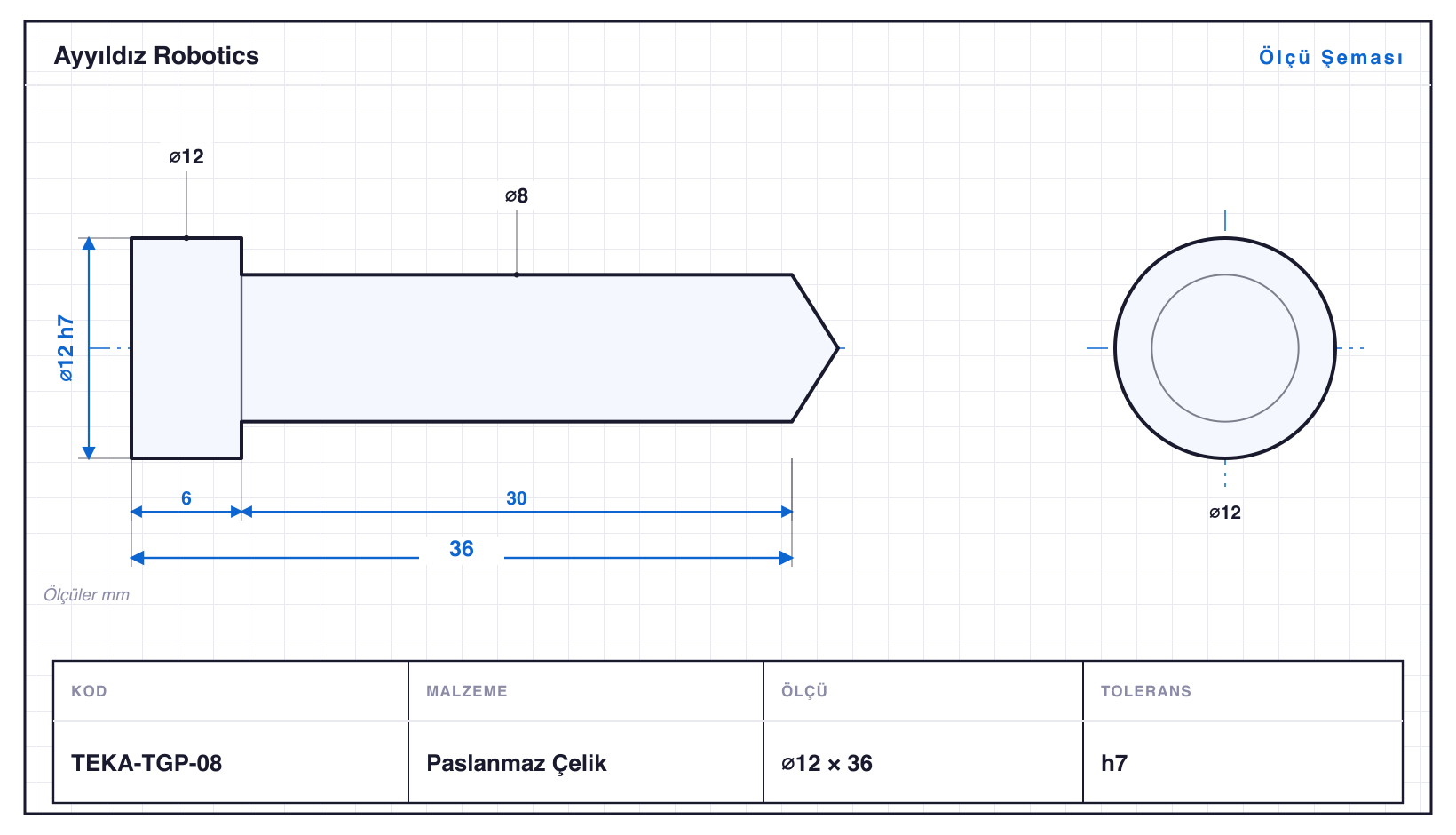

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| TEKA-TGP-03 | 6 | 18 | 2 kademe | h7 | Ra 0,2 uç |
| TEKA-TGP-04 | 7 | 22 | 2 kademe | h7 | — |
| TEKA-TGP-05 | 8 | 27 | 2 kademe | h7 | — |
| TEKA-TGP-06 | 10 | 31 | 2 kademe | h7 | — |
| TEKA-TGP-06T | 10 | 31 | M6 | 6g | M6 bağlantı |
| TEKA-TGP-08 | 12 | 36 | 2 kademe | h7 | — |
| TEKA-TGP-08T | 12 | 38 | M8 | 6g | M8 bağlantı |
| TEKA-TGP-10 | 14 | 41 | 2 kademe | h7 | — |
| TEKA-TGP-12 | 16 | 48 | 2 kademe | h7 · ⌀16: 0/−0,018 | — |
| TEKA-TGP-14 | 18 | 52 | 2 kademe | h7 · ⌀18: 0/−0,018 | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
İplik Kılavuz Pimi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Tekstil Makine Parçaları ailesidir — çaplar ⌀6–18 mm, boylar 18–52 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀18 mm çubuktan çıkıyor; ailenin en uzun varyantı TEKA-TGP-14, 52 mm. Tornalamanın yanında diş çekme (M6, M8) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant TEKA-TGP-05: ⌀8 mm çapta 27 mm boy, yani L/D 3,4. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h7, 6g tolerans sınıflarında işlenir; en küçüğü TEKA-TGP-03 (⌀6 mm), en büyüğü TEKA-TGP-14 (⌀18 mm). Aile dişli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
