Ayar Burcu
İç dişli, konum ayarı sağlayan tırtıllı ayar burcu.

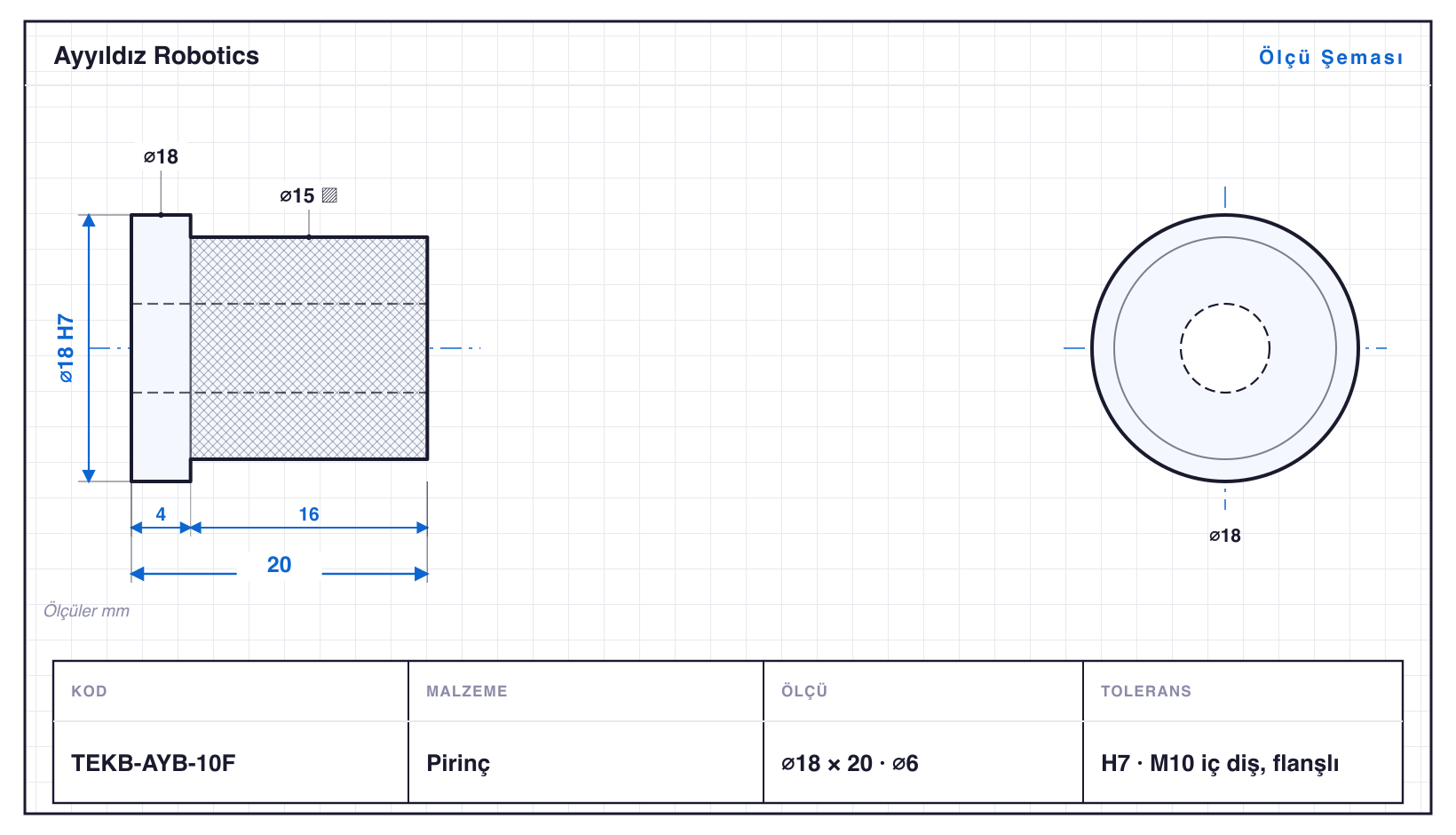

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| TEKB-AYB-06 | 10 | 14 | tırtıl · ⌀4 | H7 · ⌀4: +0,012/0 | M6 iç diş |
| TEKB-AYB-08 | 12 | 16 | tırtıl · ⌀5 | H7 · ⌀5: +0,012/0 | M8 iç diş |
| TEKB-AYB-08F | 14 | 18 | tırtıl · ⌀5 · 2 kademe | H7 · ⌀5: +0,012/0 | M8 iç diş, flanşlı |
| TEKB-AYB-10 | 15 | 18 | tırtıl · ⌀6 | H7 · ⌀6: +0,012/0 | M10 iç diş |
| TEKB-AYB-08H | 15 | 16 | SW13 · ⌀5 | H7 · ⌀5: +0,012/0 | M8 iç diş, altıgen |
| TEKB-AYB-10F | 18 | 20 | tırtıl · ⌀6 · 2 kademe | H7 · ⌀6: +0,012/0 | M10 iç diş, flanşlı |
| TEKB-AYB-12 | 18 | 20 | tırtıl · ⌀8 | H7 · ⌀8: +0,015/0 | M12 iç diş |
| TEKB-AYB-12L | 18 | 28 | tırtıl · ⌀8 | H7 · ⌀8: +0,015/0 | M12 iç diş, uzun gövde |
| TEKB-AYB-10H | 19,6 | 18 | SW17 · ⌀6 | H7 · ⌀6: +0,012/0 | M10 iç diş, altıgen |
| TEKB-AYB-12H | 19,6 | 20 | SW17 · ⌀8 | H7 · ⌀8: +0,015/0 | M12 iç diş, altıgen |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Ayar Burcu, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Tekstil Makine Parçaları ailesidir — çaplar ⌀10–19,6 mm, boylar 14–28 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı TEKB-AYB-12L, 28 mm. Tornalamanın yanında altıgen ağız frezeleme (SW13–17), tırtıl çekme ve eksenel delme (⌀4–8 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant TEKB-AYB-12L: ⌀18 mm çapta 28 mm boy, yani L/D 1,6. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar H7 toleransında işlenir; en küçüğü TEKB-AYB-06 (⌀10 mm), en büyüğü TEKB-AYB-12H (⌀19,6 mm). Aile altıgen anahtar ağzı, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
