Gergi Konisi
İplik disklerine bası uygulayan konik gövdeli, iç dişli gergi konisi.

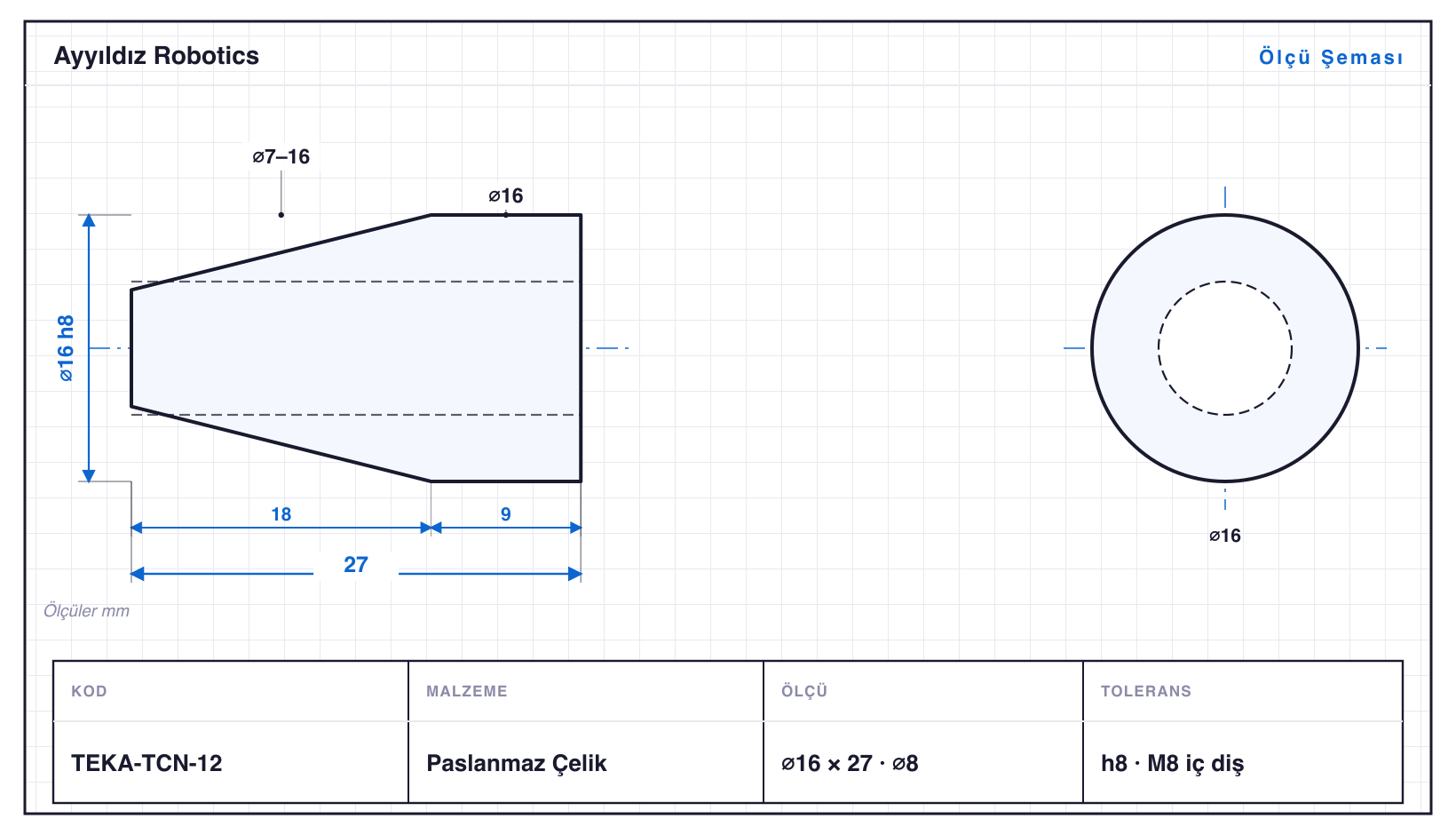

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| TEKA-TCN-06 | 10 | 18 | konik · ⌀4 | h8 · ⌀10: 0/−0,022 | M4 iç diş |
| TEKA-TCN-08 | 12 | 21 | konik · ⌀5 | h8 · ⌀12: 0/−0,027 | M5 iç diş |
| TEKA-TCN-08K | 12 | 22 | konik · tırtıl · ⌀5 | h8 · ⌀12: 0/−0,027 | M5 iç diş, tırtıllı ayar |
| TEKA-TCN-10 | 14 | 24 | konik · ⌀6 | h8 · ⌀14: 0/−0,027 | M6 iç diş |
| TEKA-TCN-10K | 14 | 26 | konik · tırtıl · ⌀6 | h8 · ⌀14: 0/−0,027 | M6 iç diş, tırtıllı ayar |
| TEKA-TCN-12 | 16 | 27 | konik · ⌀8 | h8 · ⌀16: 0/−0,027 | M8 iç diş |
| TEKA-TCN-12K | 16 | 30 | konik · tırtıl · ⌀8 | h8 · ⌀16: 0/−0,027 | M8 iç diş, tırtıllı ayar |
| TEKA-TCN-14 | 18 | 30 | konik · ⌀8 | h8 · ⌀18: 0/−0,027 | M8 iç diş |
| TEKA-TCN-14H | 19,6 | 30 | SW17 · konik · ⌀8 | h8 | M8 iç diş, altıgen ayar |
| TEKA-TCN-16 | 20 | 33 | konik · tırtıl · ⌀10 | h8 · ⌀20: 0/−0,033 | M10 iç diş, tırtıllı ayar |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Gergi Konisi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Tekstil Makine Parçaları ailesidir — çaplar ⌀10–20 mm, boylar 18–33 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı TEKA-TCN-16, 33 mm. Tornalamanın yanında altıgen ağız frezeleme (SW17), konik tornalama, tırtıl çekme ve eksenel delme (⌀4–10 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant TEKA-TCN-12K: ⌀16 mm çapta 30 mm boy, yani L/D 1,9. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h8 toleransında işlenir; en küçüğü TEKA-TCN-06 (⌀10 mm), en büyüğü TEKA-TCN-16 (⌀20 mm). Aile altıgen anahtar ağzı, konik, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
