Tahrik Pimi
Tork aktarımı için konik uçlu tahrik pimi.

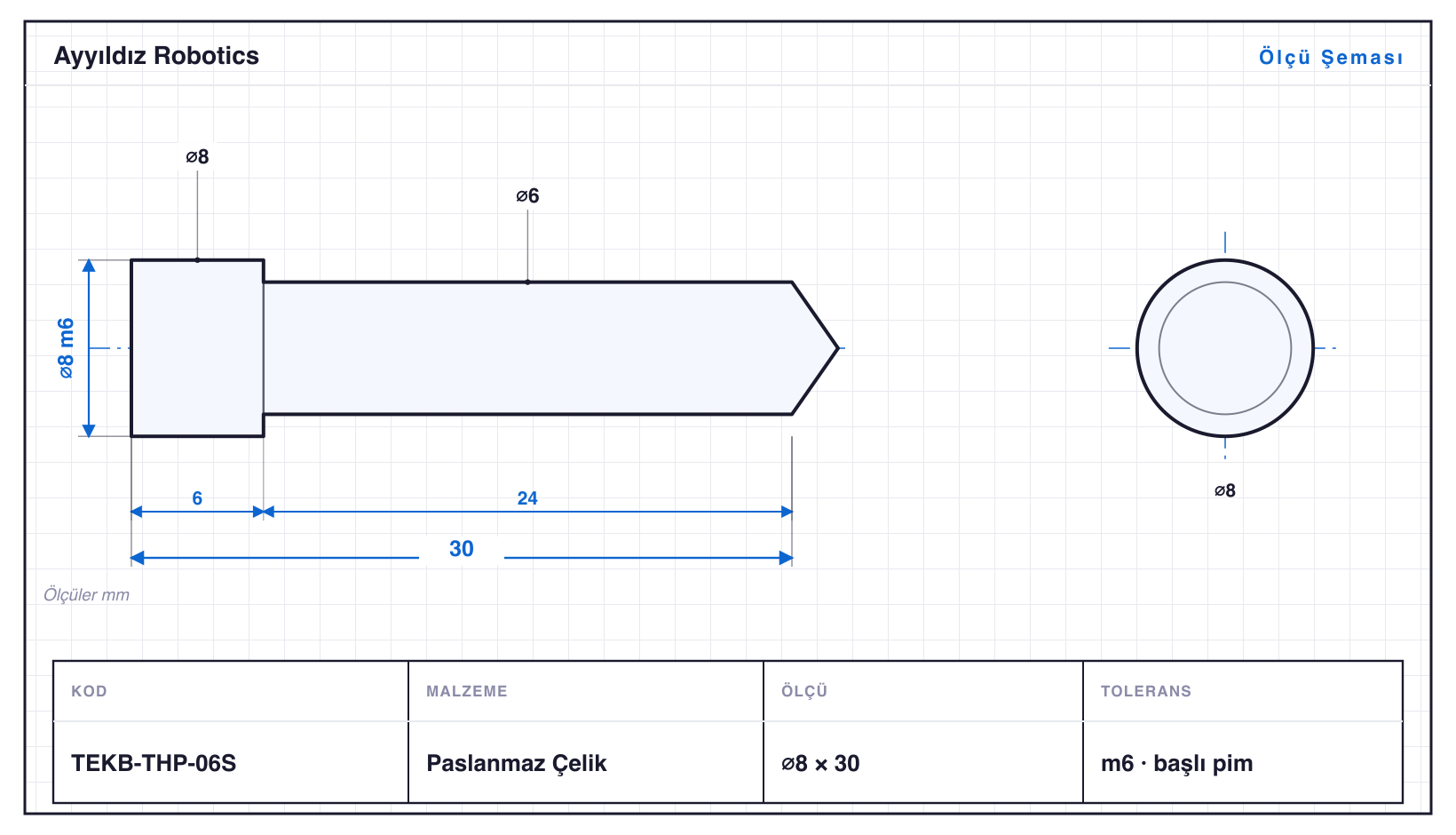

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| TEKB-THP-03 | 3 | 16 | — | m6 | — |
| TEKB-THP-04 | 4 | 20 | — | m6 · ⌀4: +0,012/+0,004 | — |
| TEKB-THP-05 | 5 | 24 | — | m6 · ⌀5: +0,012/+0,004 | — |
| TEKB-THP-05T | 5 | 22 | konik | m6 | konik gövde |
| TEKB-THP-06 | 6 | 28 | — | m6 · ⌀6: +0,012/+0,004 | — |
| TEKB-THP-06S | 8 | 30 | 2 kademe | m6 | başlı pim |
| TEKB-THP-08 | 8 | 32 | — | m6 · ⌀8: +0,015/+0,006 | — |
| TEKB-THP-08T | 8 | 30 | konik | m6 | konik gövde |
| TEKB-THP-10 | 10 | 38 | — | m6 · ⌀10: +0,015/+0,006 | — |
| TEKB-THP-10D | 10 | 40 | ⌀3 | m6 · ⌀10: +0,015/+0,006 | kilit pimi deliği ø3 |
| TEKB-THP-12 | 12 | 44 | — | m6 · ⌀12: +0,018/+0,007 | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Tahrik Pimi, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Tekstil Makine Parçaları ailesidir — çaplar ⌀3–12 mm, boylar 16–44 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀12 mm çubuktan çıkıyor; ailenin en uzun varyantı TEKB-THP-12, 44 mm. Tornalamanın yanında konik tornalama ve eksenel delme (⌀3 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant TEKB-THP-03: ⌀3 mm çapta 16 mm boy, yani L/D 5,3. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar m6 toleransında işlenir; en küçüğü TEKB-THP-03 (⌀3 mm), en büyüğü TEKB-THP-12 (⌀12 mm). Aile konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
