Kılavuz Mili
Hareketli kızağı yönlendiren düz taşlanmış kılavuz mili.

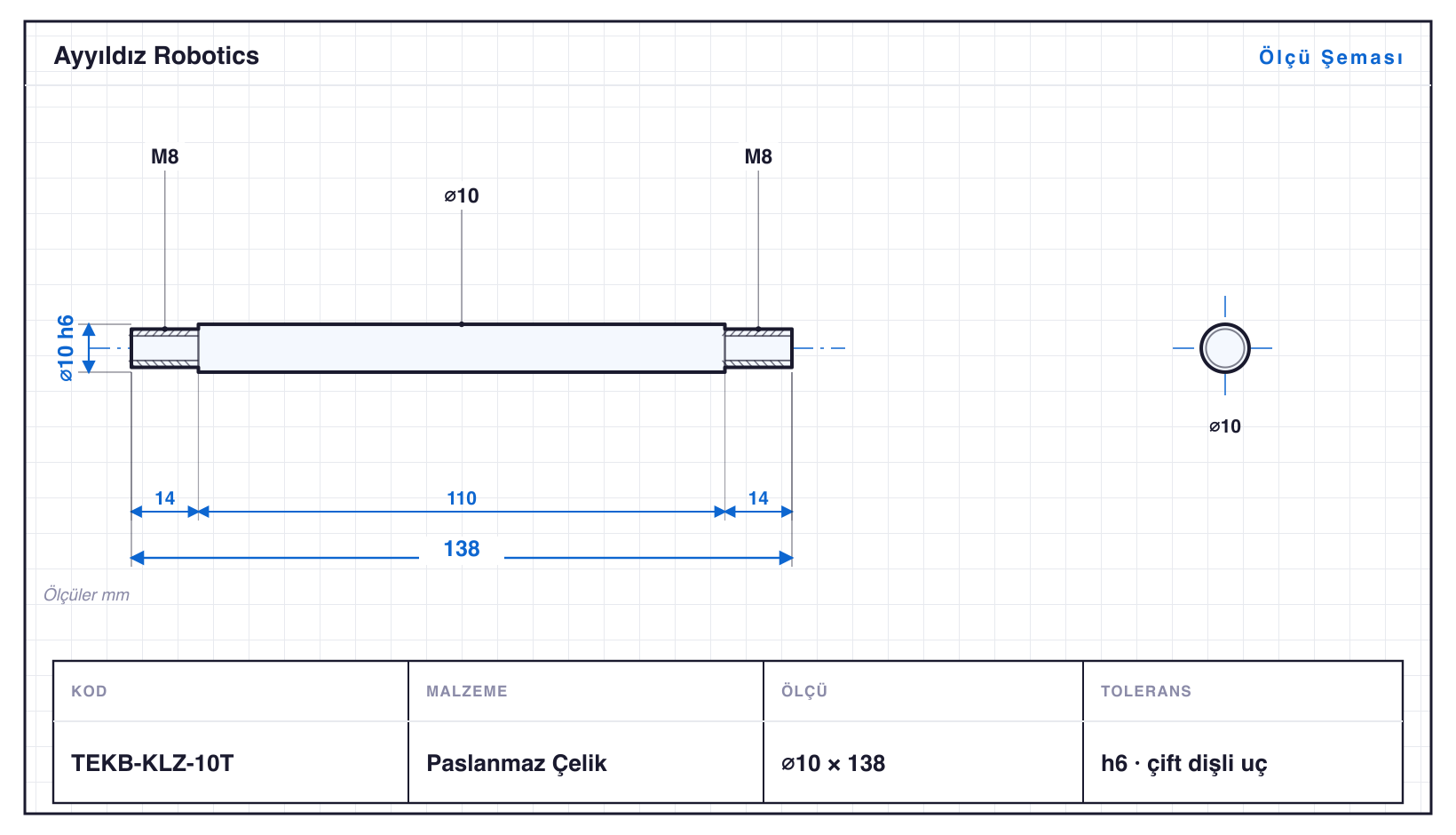

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| TEKB-KLZ-05 | 5 | 60 | — | h6 · ⌀5: 0/−0,008 | — |
| TEKB-KLZ-06 | 6 | 80 | — | h6 · ⌀6: 0/−0,008 | — |
| TEKB-KLZ-08 | 8 | 100 | — | h6 · ⌀8: 0/−0,009 | — |
| TEKB-KLZ-08T | 8 | 102 | M6 | h6 · ⌀8: 0/−0,009 | dişli montaj ucu |
| TEKB-KLZ-10 | 10 | 120 | — | h6 · ⌀10: 0/−0,009 | — |
| TEKB-KLZ-10T | 10 | 138 | M8 | h6 · ⌀10: 0/−0,009 | çift dişli uç |
| TEKB-KLZ-12 | 12 | 140 | — | h6 · ⌀12: 0/−0,011 | — |
| TEKB-KLZ-12T | 12 | 146 | M10 | h6 · ⌀12: 0/−0,011 | dişli montaj ucu |
| TEKB-KLZ-14 | 14 | 150 | — | h6 · ⌀14: 0/−0,011 | — |
| TEKB-KLZ-16 | 16 | 150 | — | h6 · ⌀16: 0/−0,011 | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Kılavuz Mili, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Tekstil Makine Parçaları ailesidir — çaplar ⌀5–16 mm, boylar 60–150 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı TEKB-KLZ-14, 150 mm. Tornalamanın yanında diş çekme (M6, M8, M10) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı TEKB-KLZ-10T: ⌀10 mm çapta 138 mm boy, yani boy/çap oranı 13,8. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar h6 toleransında işlenir; en küçüğü TEKB-KLZ-05 (⌀5 mm), en büyüğü TEKB-KLZ-16 (⌀16 mm). Aile dişli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
