Eksantrik Pim
Kademeli eksantrik gövdeli, ince ayar sağlayan hareket pimi.

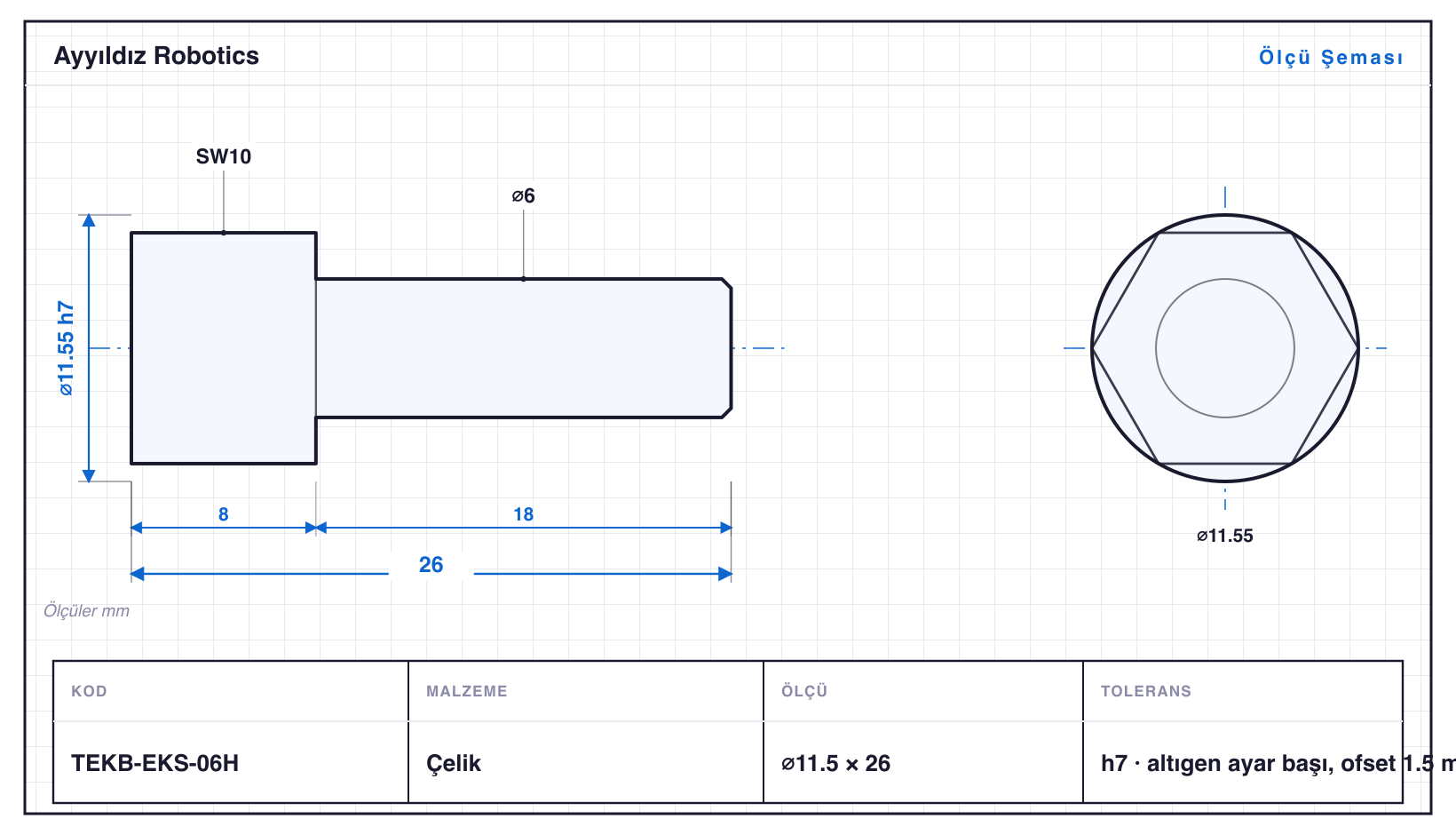

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| TEKB-EKS-05 | 5 | 28 | 2 kademe | h7 · ⌀5: 0/−0,012 | eksantrik ofset 1 mm |
| TEKB-EKS-06 | 6 | 32 | 2 kademe | h7 · ⌀6: 0/−0,012 | eksantrik ofset 1,5 mm |
| TEKB-EKS-08 | 8 | 36 | 2 kademe | h7 · ⌀8: 0/−0,015 | eksantrik ofset 2 mm |
| TEKB-EKS-08T | 8 | 44 | M6 | 6g | dişli kilit ucu, ofset 2 mm |
| TEKB-EKS-10 | 10 | 40 | 2 kademe | h7 · ⌀10: 0/−0,015 | eksantrik ofset 2,5 mm |
| TEKB-EKS-06H | 11,5 | 26 | SW10 | h7 · ⌀6: 0/−0,012 | altıgen ayar başı, ofset 1,5 mm |
| TEKB-EKS-12 | 12 | 48 | 2 kademe | h7 · ⌀12: 0/−0,018 | eksantrik ofset 3 mm |
| TEKB-EKS-12T | 12 | 54 | M10 | 6g | dişli kilit ucu, ofset 3 mm |
| TEKB-EKS-08H | 15 | 29 | SW13 | h7 · ⌀8: 0/−0,015 | altıgen ayar başı, ofset 2 mm |
| TEKB-EKS-10H | 19,6 | 32 | SW17 | h7 · ⌀10: 0/−0,015 | altıgen ayar başı, ofset 2,5 mm |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Eksantrik Pim, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Tekstil Makine Parçaları ailesidir — çaplar ⌀5–19,6 mm, boylar 26–54 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı TEKB-EKS-12T, 54 mm. Tornalamanın yanında diş çekme (M6, M10) ve altıgen ağız frezeleme (SW10–17) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant TEKB-EKS-05: ⌀5 mm çapta 28 mm boy, yani L/D 5,6. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h7, 6g tolerans sınıflarında işlenir; en küçüğü TEKB-EKS-05 (⌀5 mm), en büyüğü TEKB-EKS-10H (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
