Masura Mili
Masuranın merkezlenmesi için konik uçlu, tırtıllı tutuş bölgeli ince masura mili.

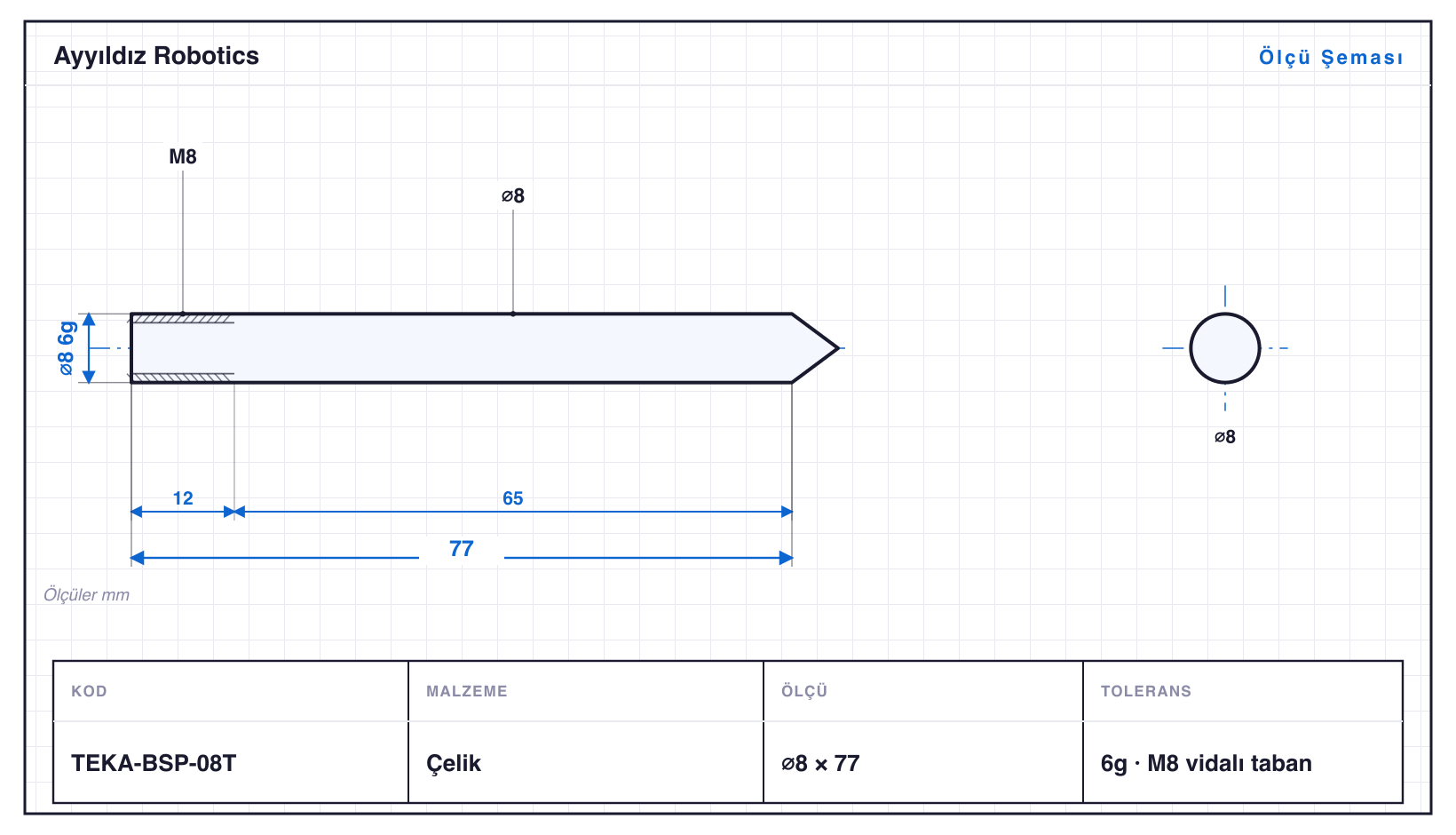

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| TEKA-BSP-04 | 4 | 48 | tırtıl · 2 kademe | h6 · ⌀4: 0/−0,008 | — |
| TEKA-BSP-05 | 5 | 60 | tırtıl · 2 kademe | h6 · ⌀5: 0/−0,008 | — |
| TEKA-BSP-06 | 6 | 70 | tırtıl · 2 kademe | h6 · ⌀6: 0/−0,008 | — |
| TEKA-BSP-06S | 8 | 63 | 2 kademe | h6 | kademeli omuz |
| TEKA-BSP-08 | 8 | 82 | tırtıl · 2 kademe | h6 · ⌀8: 0/−0,009 | — |
| TEKA-BSP-08T | 8 | 77 | M8 | 6g | M8 vidalı taban |
| TEKA-BSP-10 | 10 | 94 | tırtıl · 2 kademe | h6 · ⌀10: 0/−0,009 | — |
| TEKA-BSP-10S | 12 | 85 | 2 kademe | h6 | kademeli omuz |
| TEKA-BSP-12 | 12 | 106 | tırtıl · 2 kademe | h6 · ⌀12: 0/−0,011 | — |
| TEKA-BSP-12T | 12 | 101 | M12 | 6g | M12 vidalı taban |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Masura Mili, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Tekstil Makine Parçaları ailesidir — çaplar ⌀4–12 mm, boylar 48–106 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀12 mm çubuktan çıkıyor; ailenin en uzun varyantı TEKA-BSP-12, 106 mm. Tornalamanın yanında diş çekme (M8, M12) ve tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı TEKA-BSP-04: ⌀4 mm çapta 48 mm boy, yani boy/çap oranı 12,0. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar h6, 6g tolerans sınıflarında işlenir; en küçüğü TEKA-BSP-04 (⌀4 mm), en büyüğü TEKA-BSP-12T (⌀12 mm). Aile dişli, tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
