Grafitli Kaymalı Burç
Grafit yağlama cepli, yağsız kuru çalışmaya uygun kaymalı burç.

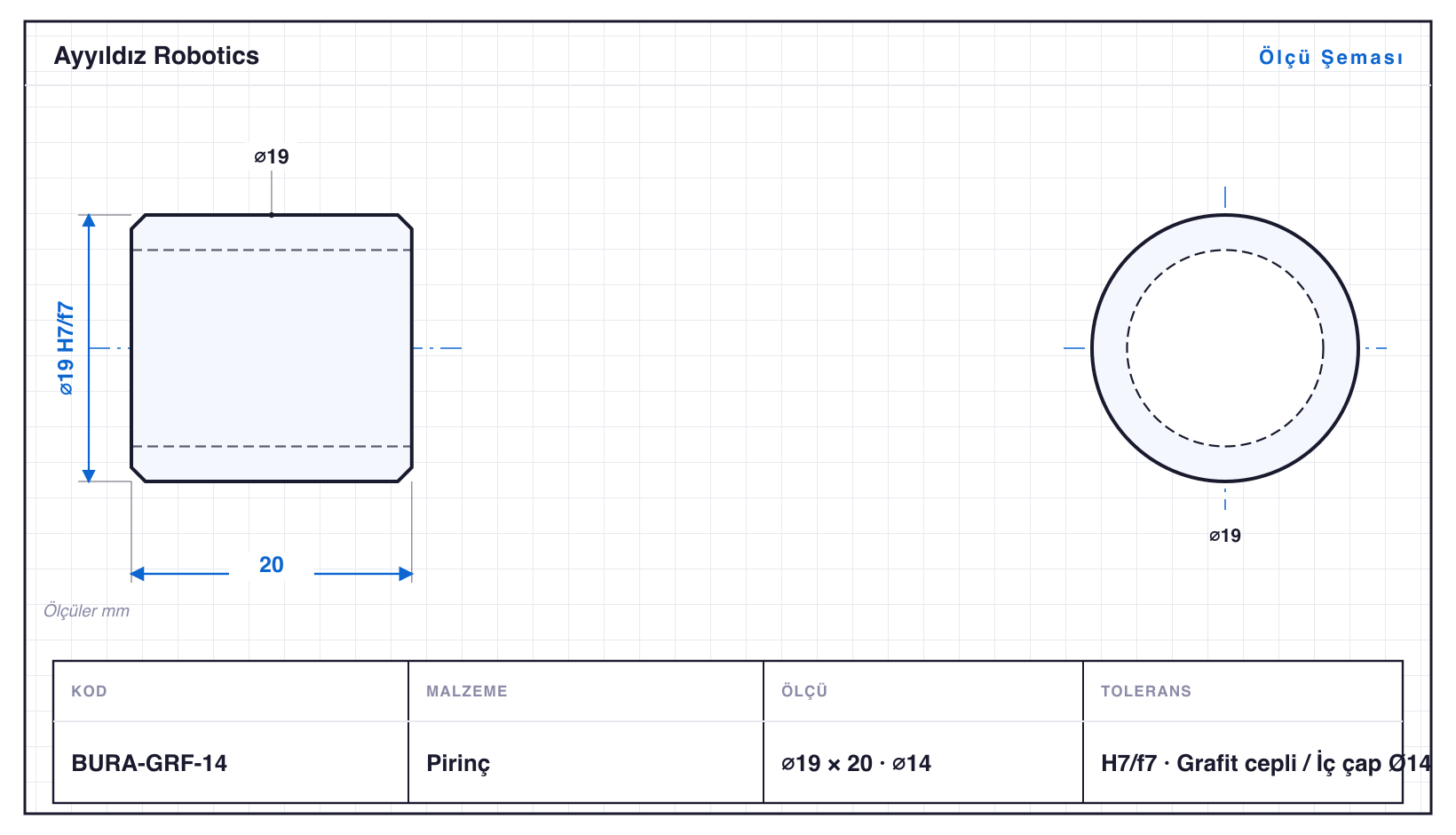

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
8 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BURA-GRF-06 | 12 | 12 | ⌀6 | H7/f7 | Grafit cepli / İç çap ⌀6 |
| BURA-GRF-08 | 14 | 14 | ⌀8 | H7/f7 | Grafit cepli / İç çap ⌀8 |
| BURA-GRF-10 | 16 | 16 | ⌀10 | H7/f7 | Grafit cepli / İç çap ⌀10 |
| BURA-GRF-12 | 18 | 18 | ⌀12 | H7/f7 | Grafit cepli / İç çap ⌀12 |
| BURA-GRF-14 | 19 | 20 | ⌀14 | H7/f7 | Grafit cepli / İç çap ⌀14 |
| BURA-GRF-12F | 20 | 19 | ⌀12 · 2 kademe | H7/f7 | Flanşlı grafit cepli / İç çap ⌀12 |
| BURA-GRF-15 | 20 | 22 | ⌀15 | H7/f7 | Grafit cepli / İç çap ⌀15 |
| BURA-GRF-15L | 20 | 35 | ⌀15 | H7/f7 | Uzun grafit cepli / İç çap ⌀15 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Grafitli Kaymalı Burç, Goodway SW-20 kayar otomatta üretilen 8 varyantlık bir Burçlar ailesidir — çaplar ⌀12–20 mm, boylar 12–35 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı BURA-GRF-15L, 35 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀6–15 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BURA-GRF-15L: ⌀20 mm çapta 35 mm boy, yani L/D 1,8. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar H7/f7 toleransında işlenir; en küçüğü BURA-GRF-06 (⌀12 mm), en büyüğü BURA-GRF-15L (⌀20 mm). Aile delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
