Keçe Burcu
Yağ keçesini konumlandıran iç yataklı sızdırmazlık burcu.

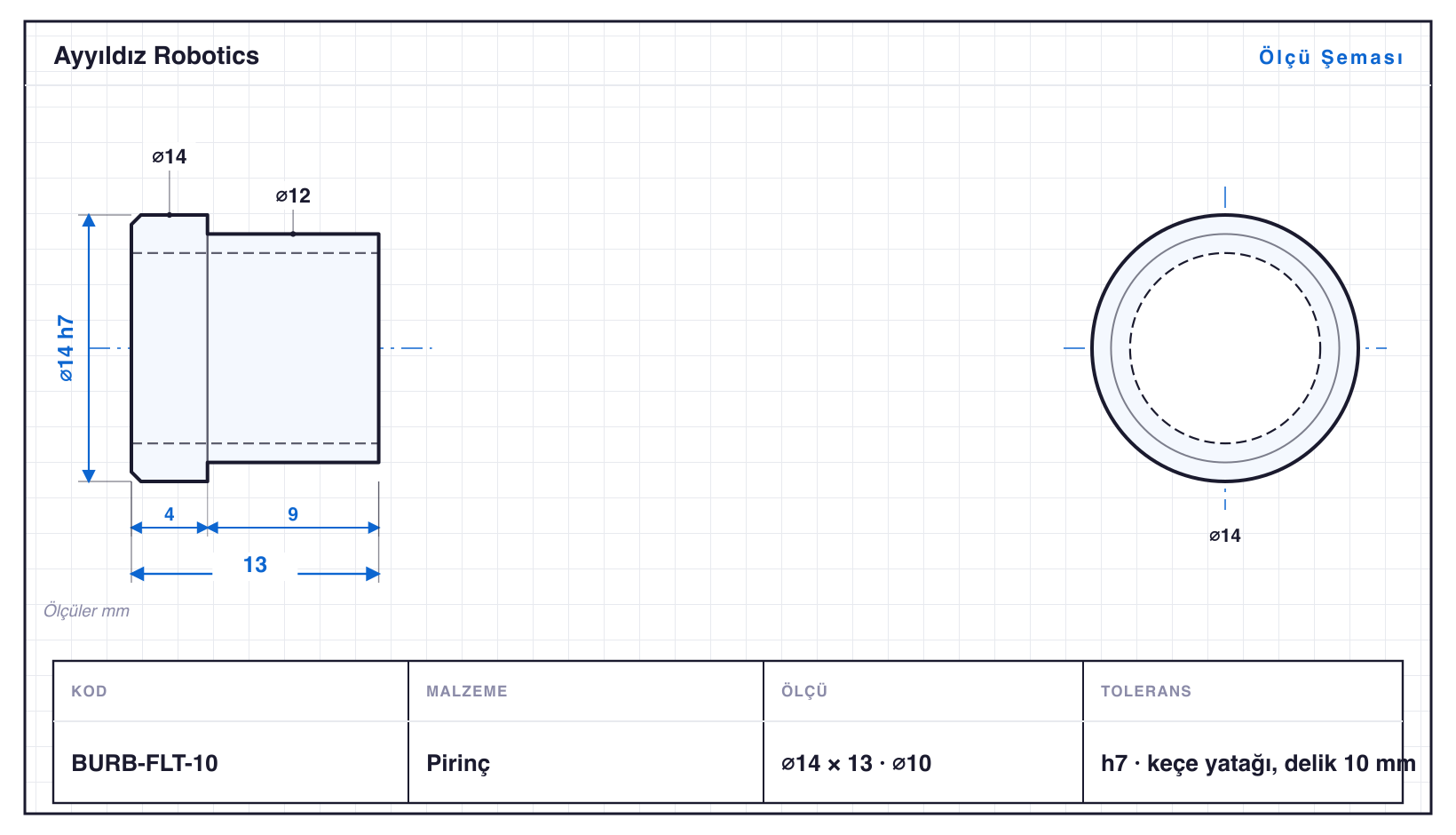

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BURB-FLT-04 | 8 | 8 | ⌀4 · 2 kademe | h7 | keçe yatağı, delik 4 mm |
| BURB-FLT-05 | 9 | 9 | ⌀5 · 2 kademe | h7 · ⌀9: 0/−0,015 | keçe yatağı, delik 5 mm |
| BURB-FLT-06 | 10 | 10 | ⌀6 · 2 kademe | h7 · ⌀10: 0/−0,015 | keçe yatağı, delik 6 mm |
| BURB-FLT-08 | 12 | 12 | ⌀8 · 2 kademe | h7 | keçe yatağı, delik 8 mm |
| BURB-FLT-10 | 14 | 13 | ⌀10 · 2 kademe | h7 · ⌀14: 0/−0,018 | keçe yatağı, delik 10 mm |
| BURB-FLT-12 | 16 | 15 | ⌀12 · 2 kademe | h7 · ⌀16: 0/−0,018 | keçe yatağı, delik 12 mm |
| BURB-FLT-14 | 18 | 16 | ⌀14 · 2 kademe | h7 · ⌀18: 0/−0,018 | keçe yatağı, delik 14 mm |
| BURB-FLT-15 | 19 | 17 | ⌀15 · 2 kademe | h7 | keçe yatağı, delik 15 mm |
| BURB-FLT-16 | 20 | 18 | ⌀16 · 2 kademe | h7 | keçe yatağı, delik 16 mm |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Keçe Burcu, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Burçlar ailesidir — çaplar ⌀8–20 mm, boylar 8–18 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı BURB-FLT-16, 18 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀4–16 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BURB-FLT-04: ⌀8 mm çapta 8 mm boy, yani L/D 1,0. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h7 toleransında işlenir; en küçüğü BURB-FLT-04 (⌀8 mm), en büyüğü BURB-FLT-16 (⌀20 mm). Aile delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
