Konik Sıkma Burcu
Konik dış yüzeyiyle mile radyal sıkma yapan yarıklı geçme burcu.

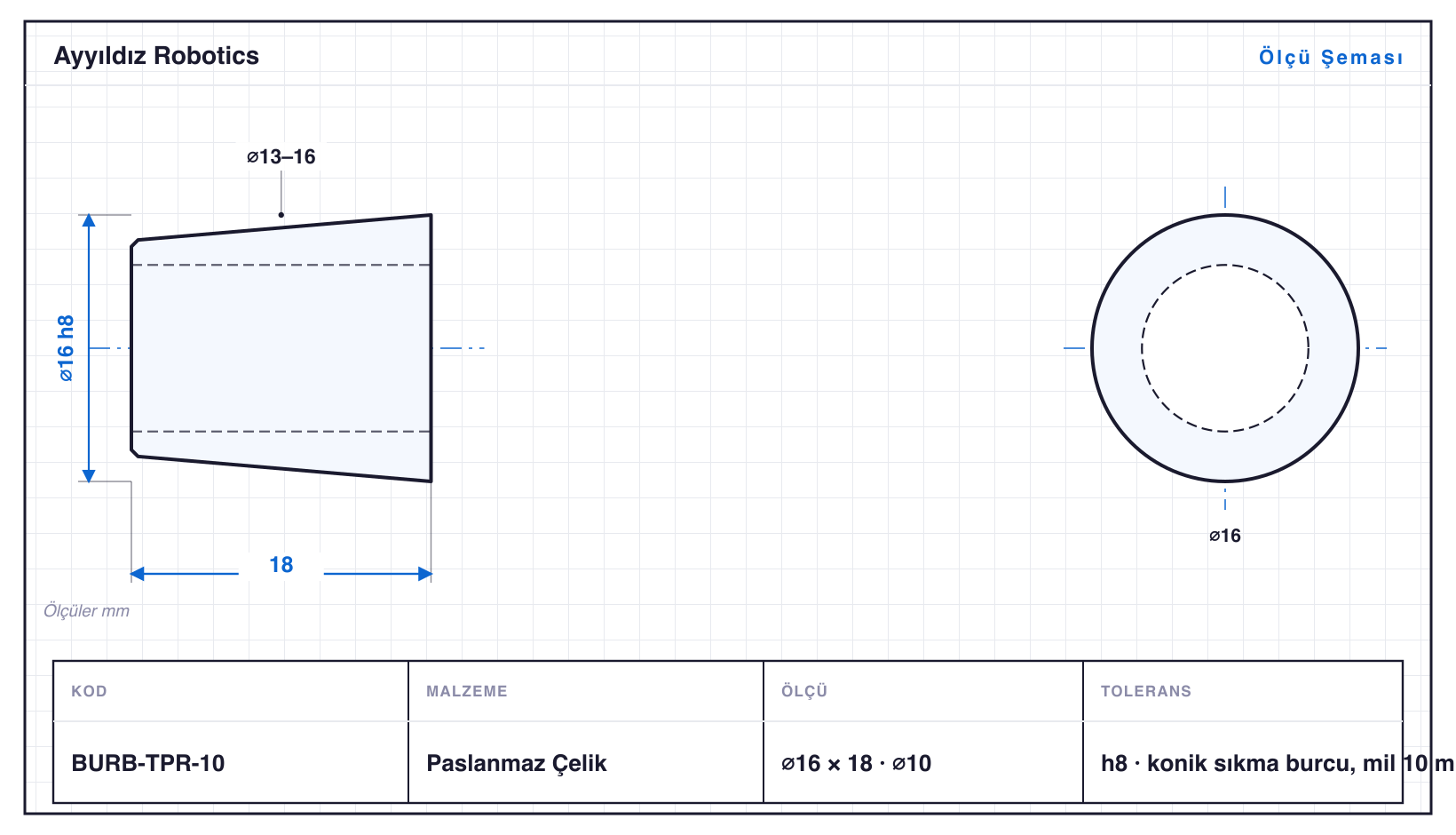

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
8 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BURB-TPR-05 | 10 | 12 | konik · ⌀5 | h8 | konik sıkma burcu, mil 5 mm |
| BURB-TPR-06 | 12 | 14 | konik · ⌀6 | h8 | konik sıkma burcu, mil 6 mm |
| BURB-TPR-08 | 14 | 16 | konik · ⌀8 | h8 | konik sıkma burcu, mil 8 mm |
| BURB-TPR-08F | 16 | 19 | konik · ⌀8 | h8 · ⌀16: 0/−0,027 | flanşlı konik sıkma burcu 8 mm |
| BURB-TPR-10 | 16 | 18 | konik · ⌀10 | h8 | konik sıkma burcu, mil 10 mm |
| BURB-TPR-12 | 18 | 20 | konik · ⌀12 | h8 | konik sıkma burcu, mil 12 mm |
| BURB-TPR-12F | 20 | 24 | konik · ⌀12 | h8 · ⌀20: 0/−0,033 | flanşlı konik sıkma burcu 12 mm |
| BURB-TPR-14 | 20 | 22 | konik · ⌀14 | h8 | konik sıkma burcu, mil 14 mm |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Konik Sıkma Burcu, Goodway SW-20 kayar otomatta üretilen 8 varyantlık bir Burçlar ailesidir — çaplar ⌀10–20 mm, boylar 12–24 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı BURB-TPR-12F, 24 mm. Tornalamanın yanında konik tornalama gerekiyor. Ailedeki delikler ⌀5–14 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BURB-TPR-05: ⌀10 mm çapta 12 mm boy, yani L/D 1,2. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h8 toleransında işlenir; en küçüğü BURB-TPR-05 (⌀10 mm), en büyüğü BURB-TPR-14 (⌀20 mm). Aile konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
