İzolasyon Burcu
Cıvatayı gövdeden elektriksel/termal ayıran omuzlu izolasyon burcu.

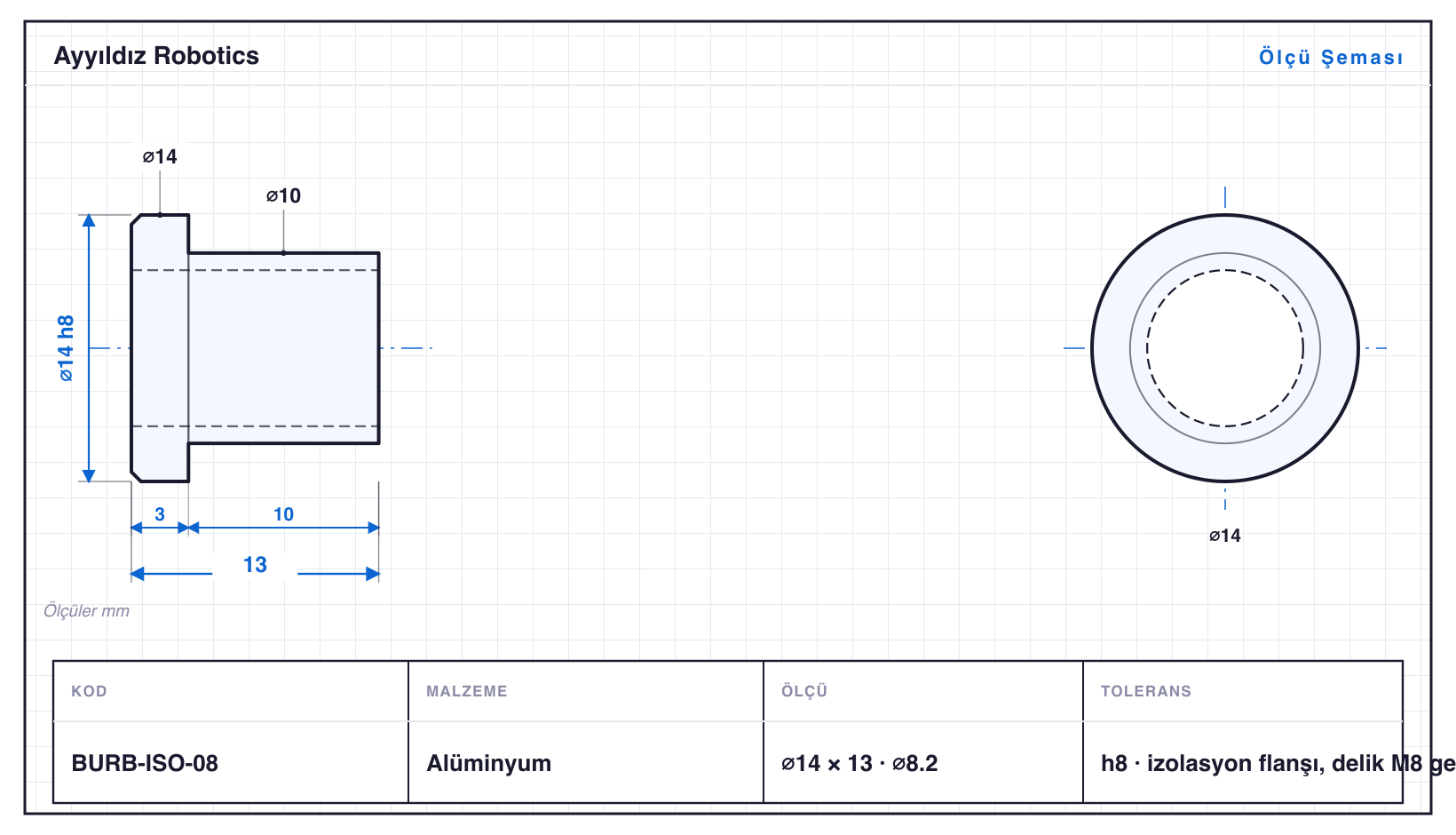

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BURB-ISO-03 | 8 | 8 | ⌀3,2 · 2 kademe | h8 | izolasyon flanşı, delik M3 geçme |
| BURB-ISO-04 | 9 | 9 | ⌀4,2 · 2 kademe | h8 | izolasyon flanşı, delik M4 geçme |
| BURB-ISO-05 | 10 | 10,5 | ⌀5,2 · 2 kademe | h8 · ⌀10: 0/−0,022 | izolasyon flanşı, delik M5 geçme |
| BURB-ISO-06 | 12 | 12 | ⌀6,2 · 2 kademe | h8 | izolasyon flanşı, delik M6 geçme |
| BURB-ISO-08 | 14 | 13 | ⌀8,2 · 2 kademe | h8 | izolasyon flanşı, delik M8 geçme |
| BURB-ISO-10 | 16 | 14,5 | ⌀10,2 · 2 kademe | h8 · ⌀16: 0/−0,027 | izolasyon flanşı, delik M10 geçme |
| BURB-ISO-12 | 18 | 16 | ⌀12,2 · 2 kademe | h8 · ⌀18: 0/−0,027 | izolasyon flanşı, delik M12 geçme |
| BURB-ISO-14 | 20 | 17 | ⌀14,2 · 2 kademe | h8 | izolasyon flanşı, delik 14 geçme |
| BURB-ISO-16 | 20 | 18 | ⌀16,2 · 2 kademe | h8 | izolasyon flanşı, delik 16 geçme |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
İzolasyon Burcu, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Burçlar ailesidir — çaplar ⌀8–20 mm, boylar 8–18 mm, standart malzeme Alüminyum (çelik, paslanmaz çelik veya pirinç da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı BURB-ISO-16, 18 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀3,2–16,2 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BURB-ISO-05: ⌀10 mm çapta 10,5 mm boy, yani L/D 1,1. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h8 toleransında işlenir; en küçüğü BURB-ISO-03 (⌀8 mm), en büyüğü BURB-ISO-16 (⌀20 mm). Aile delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
