Redüksiyon Burcu
Büyük deliği küçük mile indiren kademeli redüksiyon burcu.

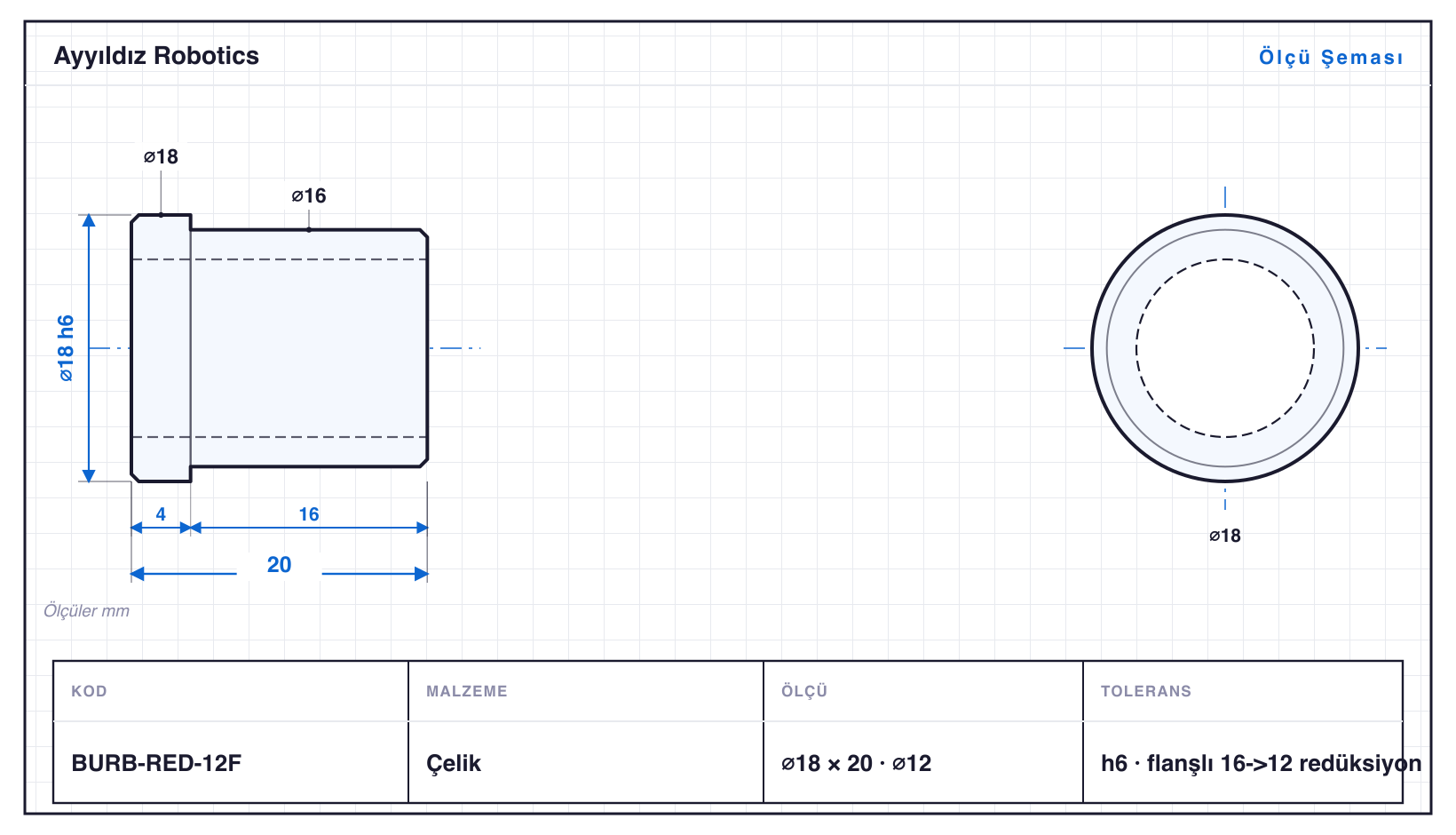

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BURB-RED-05 | 8 | 10 | ⌀5 | h6 · ⌀8: 0/−0,009 | 8->delik 5 mm redüksiyon |
| BURB-RED-06 | 10 | 12 | ⌀6 | h6 · ⌀10: 0/−0,009 | 10->delik 6 mm redüksiyon |
| BURB-RED-08 | 12 | 14 | ⌀8 | h6 · ⌀12: 0/−0,011 | 12->delik 8 mm redüksiyon |
| BURB-RED-10 | 14 | 16 | ⌀10 | h6 · ⌀14: 0/−0,011 | 14->delik 10 mm redüksiyon |
| BURB-RED-12 | 16 | 18 | ⌀12 | h6 · ⌀16: 0/−0,011 | 16->delik 12 mm redüksiyon |
| BURB-RED-12F | 18 | 20 | ⌀12 · 2 kademe | h6 · ⌀18: 0/−0,011 | flanşlı 16->12 redüksiyon |
| BURB-RED-14 | 18 | 20 | ⌀14 | h6 · ⌀18: 0/−0,011 | 18->delik 14 mm redüksiyon |
| BURB-RED-15 | 19 | 22 | ⌀15 | h6 · ⌀19: 0/−0,013 | 19->delik 15 mm redüksiyon |
| BURB-RED-16 | 20 | 24 | ⌀16 | h6 · ⌀20: 0/−0,013 | 20->delik 16 mm redüksiyon |
| BURB-RED-16F | 20 | 25 | ⌀16 · 2 kademe | h6 | flanşlı 18->16 redüksiyon |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Redüksiyon Burcu, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Burçlar ailesidir — çaplar ⌀8–20 mm, boylar 10–25 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı BURB-RED-16F, 25 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀5–16 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BURB-RED-05: ⌀8 mm çapta 10 mm boy, yani L/D 1,3. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h6 toleransında işlenir; en küçüğü BURB-RED-05 (⌀8 mm), en büyüğü BURB-RED-16F (⌀20 mm). Aile delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
