Tırtıllı Sıkı Geçme Burç
Dış yüzeyi tırtıllı, plastik veya alüminyum gövdeye sıkı geçen kaymalı burç.

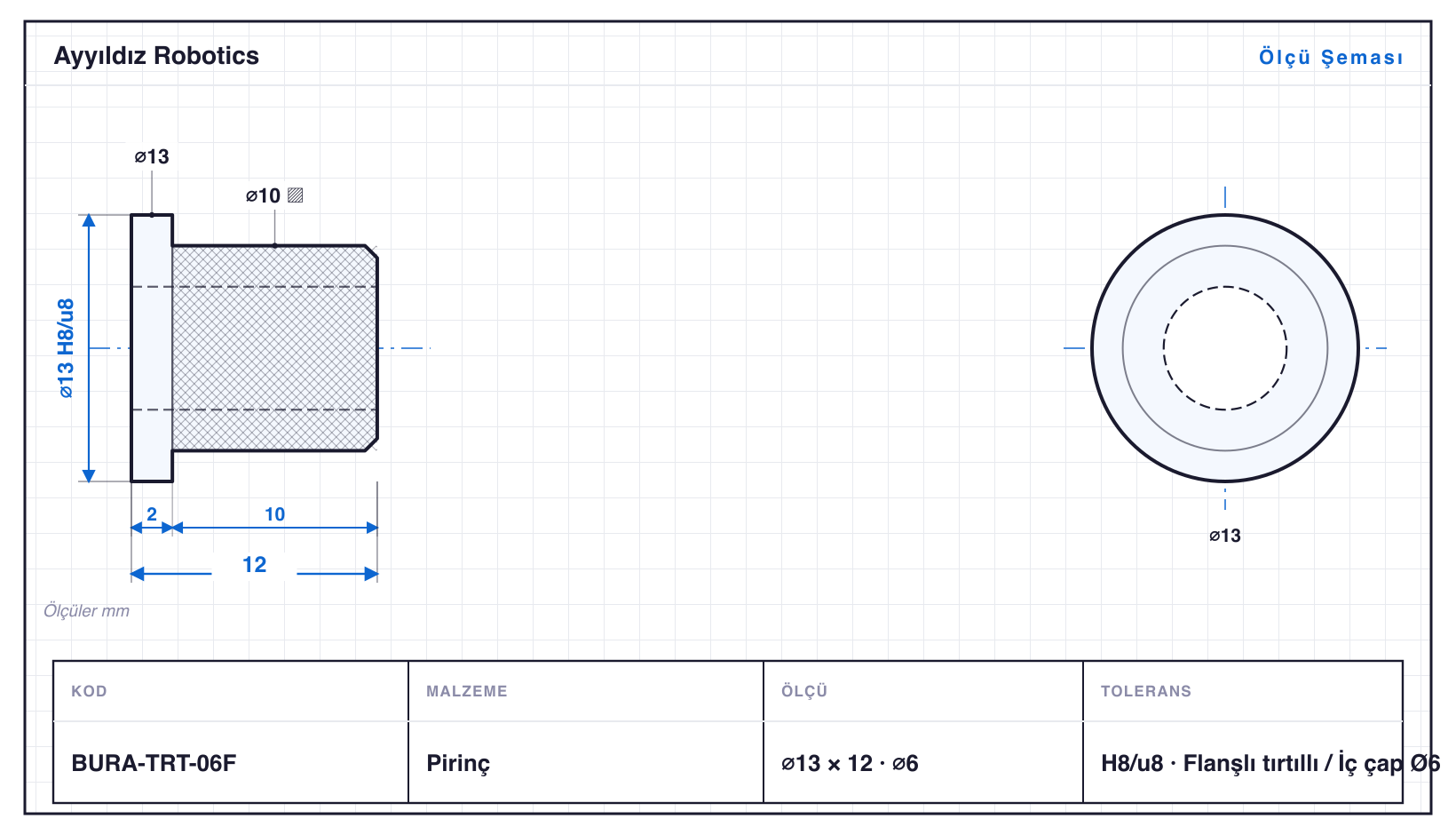

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BURA-TRT-04 | 8 | 8 | tırtıl · ⌀4 | H8/u8 | Tırtıllı dış / İç çap ⌀4 |
| BURA-TRT-05 | 9 | 9 | tırtıl · ⌀5 | H8/u8 | Tırtıllı dış / İç çap ⌀5 |
| BURA-TRT-06 | 10 | 10 | tırtıl · ⌀6 | H8/u8 | Tırtıllı dış / İç çap ⌀6 |
| BURA-TRT-08 | 12 | 12 | tırtıl · ⌀8 | H8/u8 | Tırtıllı dış / İç çap ⌀8 |
| BURA-TRT-06F | 13 | 12 | tırtıl · ⌀6 · 2 kademe | H8/u8 | Flanşlı tırtıllı / İç çap ⌀6 |
| BURA-TRT-10 | 14 | 14 | tırtıl · ⌀10 | H8/u8 | Tırtıllı dış / İç çap ⌀10 |
| BURA-TRT-12 | 16 | 16 | tırtıl · ⌀12 | H8/u8 | Tırtıllı dış / İç çap ⌀12 |
| BURA-TRT-14 | 18 | 18 | tırtıl · ⌀14 | H8/u8 | Tırtıllı dış / İç çap ⌀14 |
| BURA-TRT-16 | 20 | 20 | tırtıl · ⌀16 | H8/u8 | Tırtıllı dış / İç çap ⌀16 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Tırtıllı Sıkı Geçme Burç, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Burçlar ailesidir — çaplar ⌀8–20 mm, boylar 8–20 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı BURA-TRT-16, 20 mm. Tornalamanın yanında tırtıl çekme gerekiyor. Ailedeki delikler ⌀4–16 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BURA-TRT-04: ⌀8 mm çapta 8 mm boy, yani L/D 1,0. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar H8/u8 toleransında işlenir; en küçüğü BURA-TRT-04 (⌀8 mm), en büyüğü BURA-TRT-16 (⌀20 mm). Aile tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
