Dişli İzolasyon Burcu
Panele vidalanan dış dişli, iç izolasyon delikli geçiş burcu.

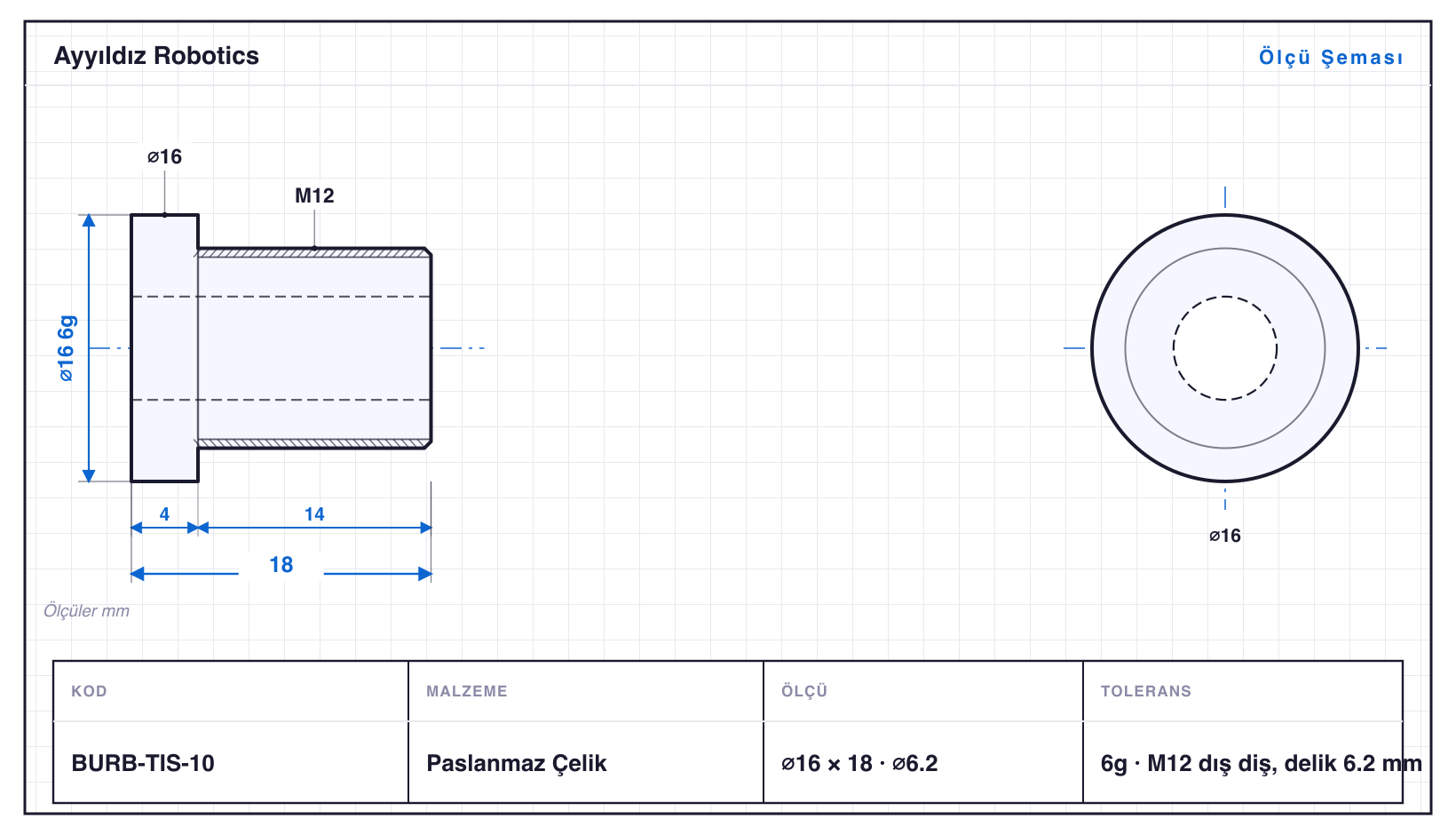

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BURB-TIS-05 | 10 | 11 | M6 · ⌀3,2 | 6g | M6 dış diş, delik 3,2 mm |
| BURB-TIS-06 | 12 | 13 | M8 · ⌀4,2 | 6g | M8 dış diş, delik 4,2 mm |
| BURB-TIS-08 | 14 | 16 | M10 · ⌀5,2 | 6g | M10 dış diş, delik 5,2 mm |
| BURB-TIS-08H | 15 | 16 | M10 · SW13 · ⌀5,2 | 6g | altıgen başlı M10 izolasyon burcu |
| BURB-TIS-10 | 16 | 18 | M12 · ⌀6,2 | 6g | M12 dış diş, delik 6,2 mm |
| BURB-TIS-12 | 18 | 21 | M12 · ⌀8,2 | 6g | M12 dış diş, delik 8,2 mm |
| BURB-TIS-12K | 18 | 21 | M12 · tırtıl · ⌀8,2 | 6g | tırtıllı başlı M12 izolasyon burcu |
| BURB-TIS-10H | 19,6 | 18 | M12 · SW17 · ⌀6,2 | 6g | altıgen başlı M12 izolasyon burcu |
| BURB-TIS-14 | 20 | 21 | M12 · ⌀10,2 | 6g | M12 dış diş, delik 10,2 mm |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Dişli İzolasyon Burcu, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Burçlar ailesidir — çaplar ⌀10–20 mm, boylar 11–21 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı BURB-TIS-12, 21 mm. Tornalamanın yanında diş çekme (M6, M8, M10, M12), altıgen ağız frezeleme (SW13–17) ve tırtıl çekme gerekiyor. Ailedeki delikler ⌀3,2–10,2 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BURB-TIS-12: ⌀18 mm çapta 21 mm boy, yani L/D 1,2. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü BURB-TIS-05 (⌀10 mm), en büyüğü BURB-TIS-14 (⌀20 mm). Aile dişli, altıgen anahtar ağzı, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
