İnce Cidarlı Kaymalı Burç
Dar cidar oranıyla hafif yataklama için ince duvarlı sarılmış tip burç.

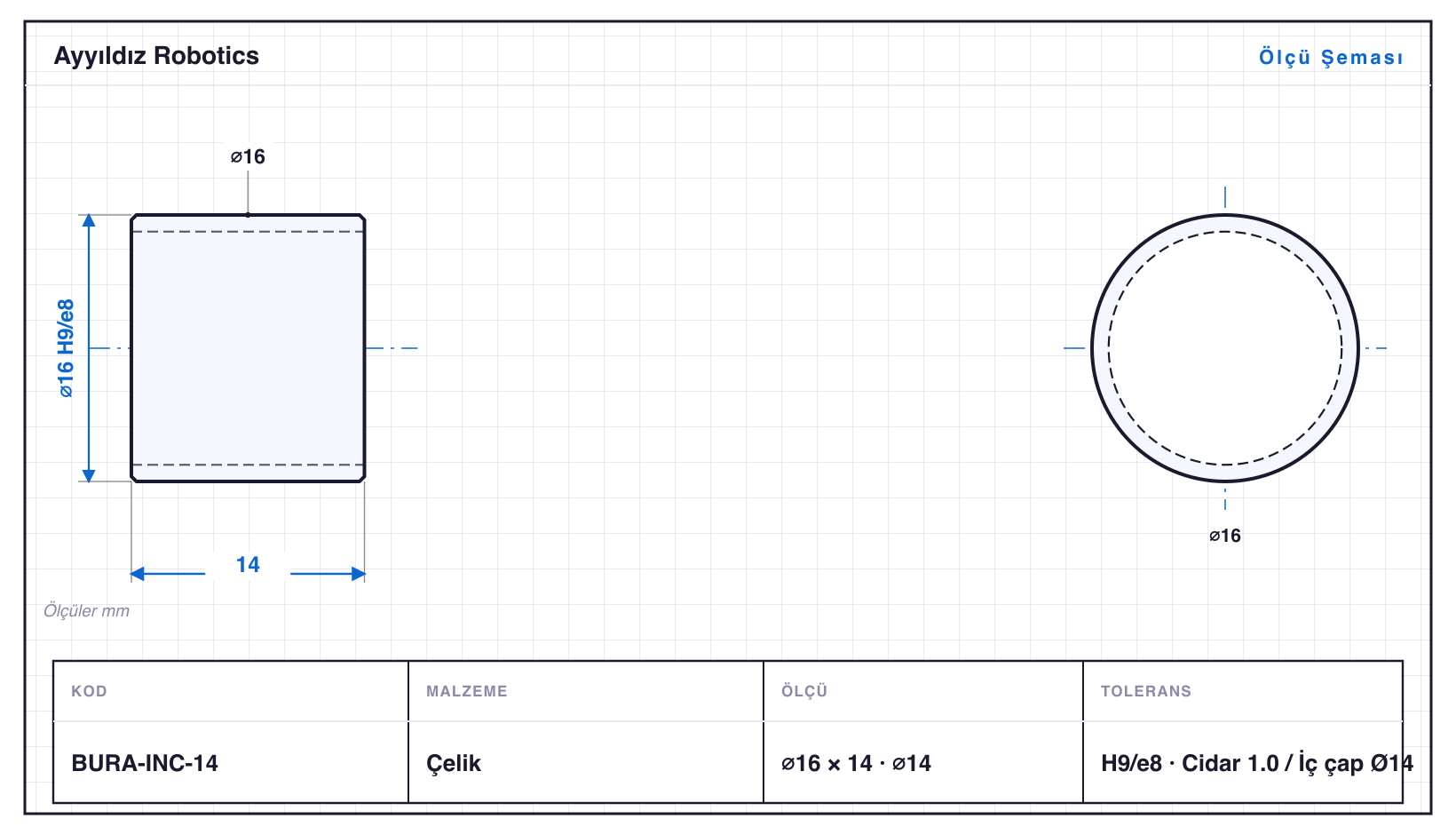

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BURA-INC-06 | 8 | 6 | ⌀6 | H9/e8 | Cidar 1,0 / İç çap ⌀6 |
| BURA-INC-08 | 10 | 8 | ⌀8 | H9/e8 | Cidar 1,0 / İç çap ⌀8 |
| BURA-INC-10 | 12 | 10 | ⌀10 | H9/e8 | Cidar 1,0 / İç çap ⌀10 |
| BURA-INC-12 | 14 | 12 | ⌀12 | H9/e8 | Cidar 1,0 / İç çap ⌀12 |
| BURA-INC-14 | 16 | 14 | ⌀14 | H9/e8 | Cidar 1,0 / İç çap ⌀14 |
| BURA-INC-15 | 17 | 14 | ⌀15 | H9/e8 | Cidar 1,0 / İç çap ⌀15 |
| BURA-INC-16 | 18 | 16 | ⌀16 | H9/e8 | Cidar 1,0 / İç çap ⌀16 |
| BURA-INC-17 | 19 | 16 | ⌀17 | H9/e8 | Cidar 1,0 / İç çap ⌀17 |
| BURA-INC-18 | 20 | 18 | ⌀18 | H9/e8 | Cidar 1,0 / İç çap ⌀18 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
İnce Cidarlı Kaymalı Burç, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Burçlar ailesidir — çaplar ⌀8–20 mm, boylar 6–18 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı BURA-INC-18, 18 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀6–18 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BURA-INC-18: ⌀20 mm çapta 18 mm boy, yani L/D 0,9. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar H9/e8 toleransında işlenir; en küçüğü BURA-INC-06 (⌀8 mm), en büyüğü BURA-INC-18 (⌀20 mm). Aile delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
