Çift Kademeli Mil CK
Üç çaplı simetrik çift kademeli mil; orta göbek büyük.

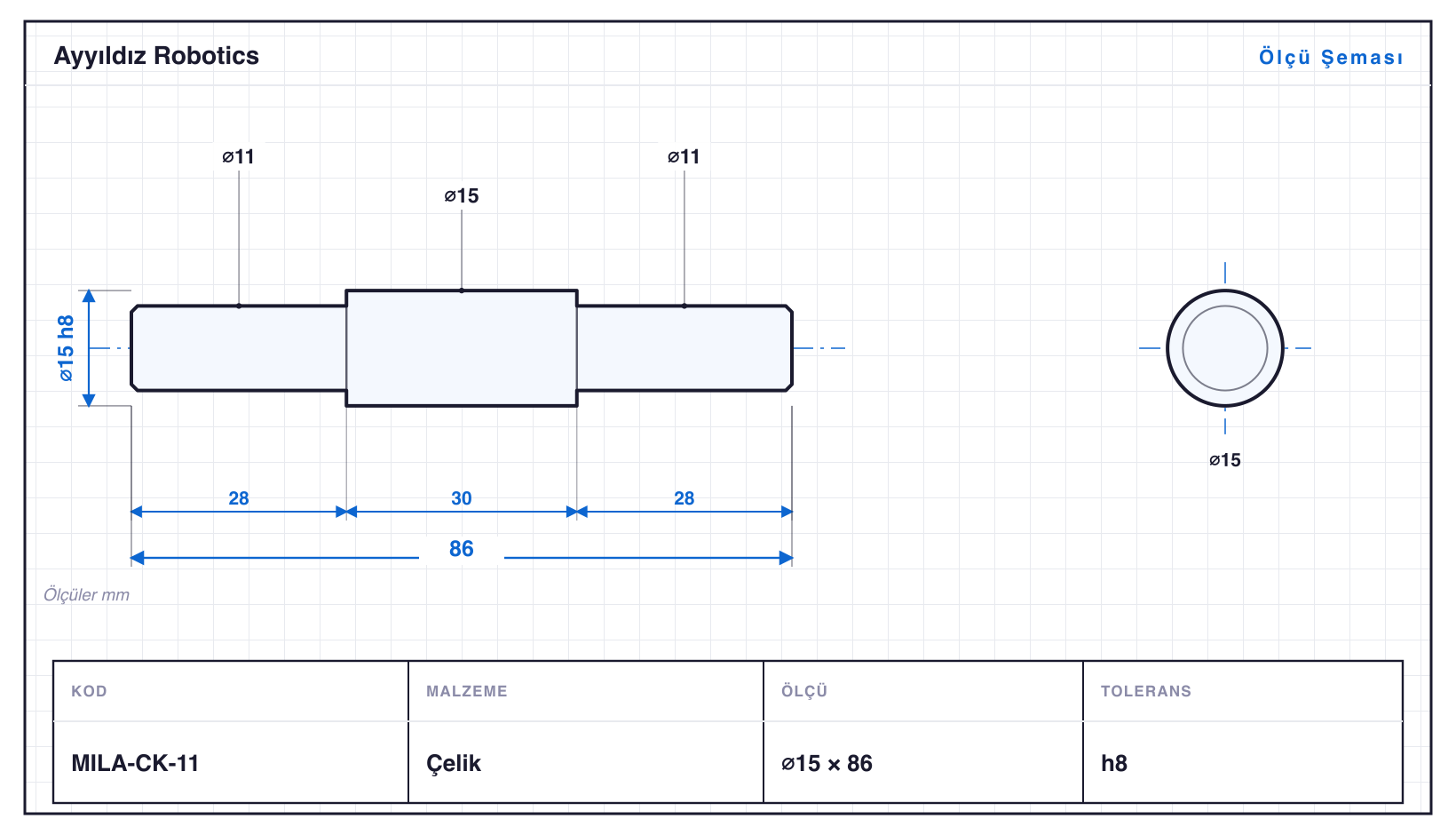

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MILA-CK-04 | 7 | 40 | 3 kademe | h8 | — |
| MILA-CK-05 | 8 | 48 | 3 kademe | h8 | — |
| MILA-CK-06 | 10 | 56 | 3 kademe | h8 | — |
| MILA-CK-08 | 12 | 64 | 3 kademe | h8 | — |
| MILA-CK-10 | 14 | 78 | 3 kademe | h8 | — |
| MILA-CK-11 | 15 | 86 | 3 kademe | h8 · ⌀15: 0/−0,027 | — |
| MILA-CK-12 | 16 | 92 | 3 kademe | h8 · ⌀16: 0/−0,027 | — |
| MILA-CK-13 | 17 | 98 | 3 kademe | h8 · ⌀17: 0/−0,027 | — |
| MILA-CK-14 | 18 | 104 | 3 kademe | h8 · ⌀18: 0/−0,027 | — |
| MILA-CK-15 | 20 | 112 | 3 kademe | h8 | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Çift Kademeli Mil CK, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Miller & Şaftlar ailesidir — çaplar ⌀7–20 mm, boylar 40–112 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı MILA-CK-15, 112 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı MILA-CK-05: ⌀8 mm çapta 48 mm boy, yani boy/çap oranı 6,0. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar h8 toleransında işlenir; en küçüğü MILA-CK-04 (⌀7 mm), en büyüğü MILA-CK-15 (⌀20 mm). Aile çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
