Kademeli PCB Standoff (Omuzlu)
Küçük çaplı erkek dişli pim ve büyük çaplı omuzlu delikli PCB standoff.
Üretim Kapsamı
Kademeli PCB Standoff (Omuzlu), Goodway SW-20 kayar otomatta üretilen 12 varyantlık bir Ara Elemanlar & Standoff ailesidir — çaplar ⌀6–15 mm, boylar 13–57 mm, standart malzeme Alüminyum (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı ARAB-SPS-12, 57 mm. Tornalamanın yanında diş çekme (M3–M8 arası 5 ölçü) ve eksenel delme (⌀3,2–8,5 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant ARAB-SPS-06: ⌀8 mm çapta 41 mm boy, yani L/D 5,1. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü ARAB-SPS-01 (⌀6 mm), en büyüğü ARAB-SPS-12 (⌀15 mm). Aile dişli, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

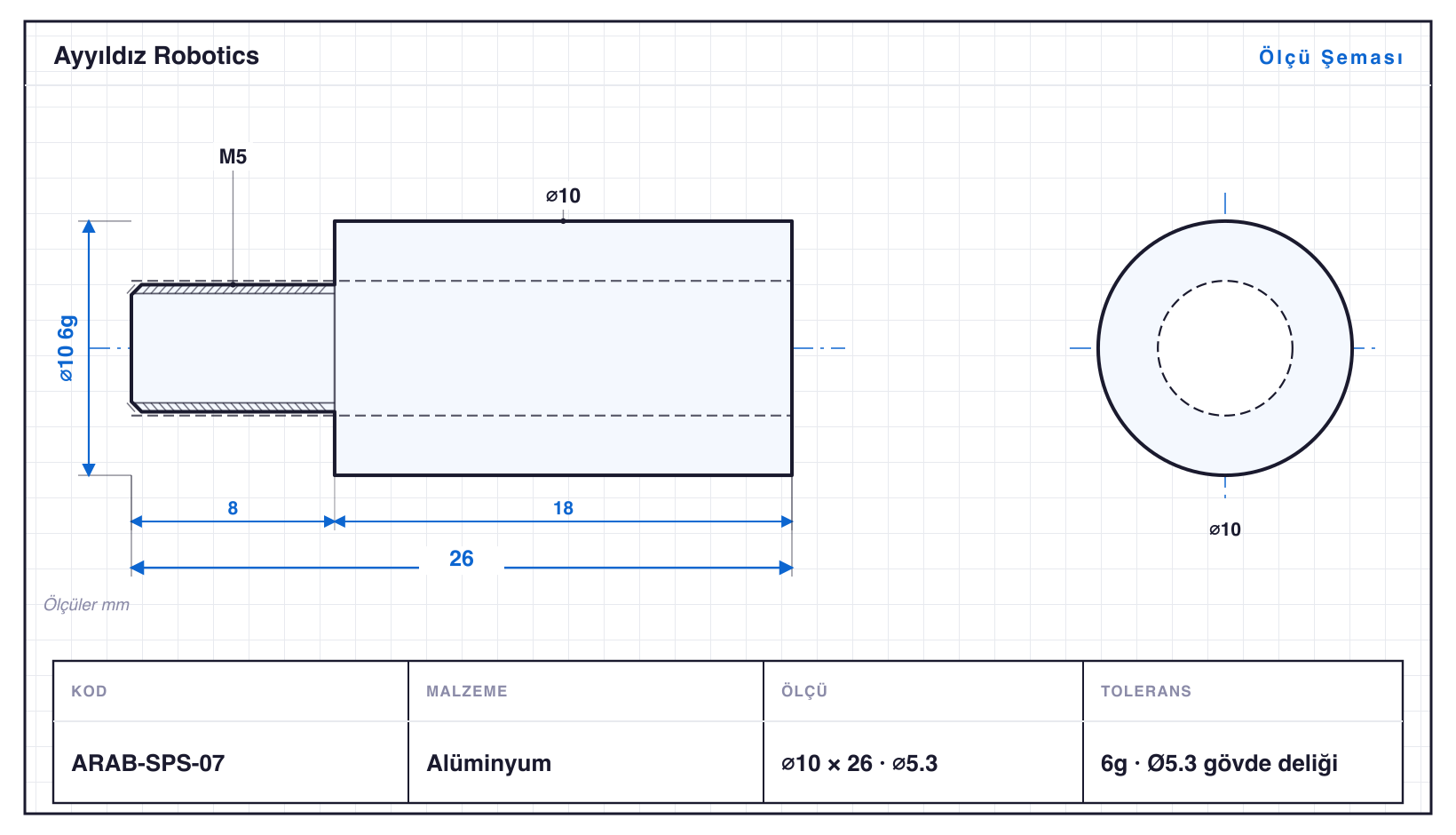

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
12 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| ARAB-SPS-01 | ⌀6 | 13 mm | M3 · ⌀3.2 | 6g | Ø3.2 gövde deliği | 25,74 ₺ |
| ARAB-SPS-02 | ⌀6 | 20 mm | M3 · ⌀3.2 | 6g | Ø3.2 gövde deliği | 28,05 ₺ |
| ARAB-SPS-03 | ⌀6 | 30 mm | M3 · ⌀3.2 | 6g | Ø3.2 gövde deliği | 31,36 ₺ |
| ARAB-SPS-04 | ⌀8 | 18 mm | M4 · ⌀4.3 | 6g | Ø4.3 gövde deliği | 27,80 ₺ |
| ARAB-SPS-05 | ⌀8 | 26 mm | M4 · ⌀4.3 | 6g | Ø4.3 gövde deliği | 30,54 ₺ |
| ARAB-SPS-06 | ⌀8 | 41 mm | M4 · ⌀4.3 | 6g | Ø4.3 gövde deliği | 35,67 ₺ |
| ARAB-SPS-07 | ⌀10 | 26 mm | M5 · ⌀5.3 | 6g | Ø5.3 gövde deliği | 32,49 ₺ |
| ARAB-SPS-08 | ⌀10 | 38 mm | M5 · ⌀5.3 | 6g | Ø5.3 gövde deliği | 36,76 ₺ |
| ARAB-SPS-09 | ⌀12 | 32 mm | M6 · ⌀6.5 | 6g | Ø6.5 gövde deliği | 35,73 ₺ |
| ARAB-SPS-10 | ⌀12 | 50 mm | M6 · ⌀6.5 | 6g | Ø6.5 gövde deliği | 42,46 ₺ |
| ARAB-SPS-11 | ⌀15 | 40 mm | M8 · ⌀8.5 | 6g | Ø8.5 gövde deliği | 40,59 ₺ |
| ARAB-SPS-12 | ⌀15 | 57 mm | M8 · ⌀8.5 | 6g | Ø8.5 gövde deliği | 47,47 ₺ |
Alüminyum · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
