Konik Uçlu Kademeli Mil KU
Kademeli gövdeli, uç kısmı konik daralan merkezleme mili.

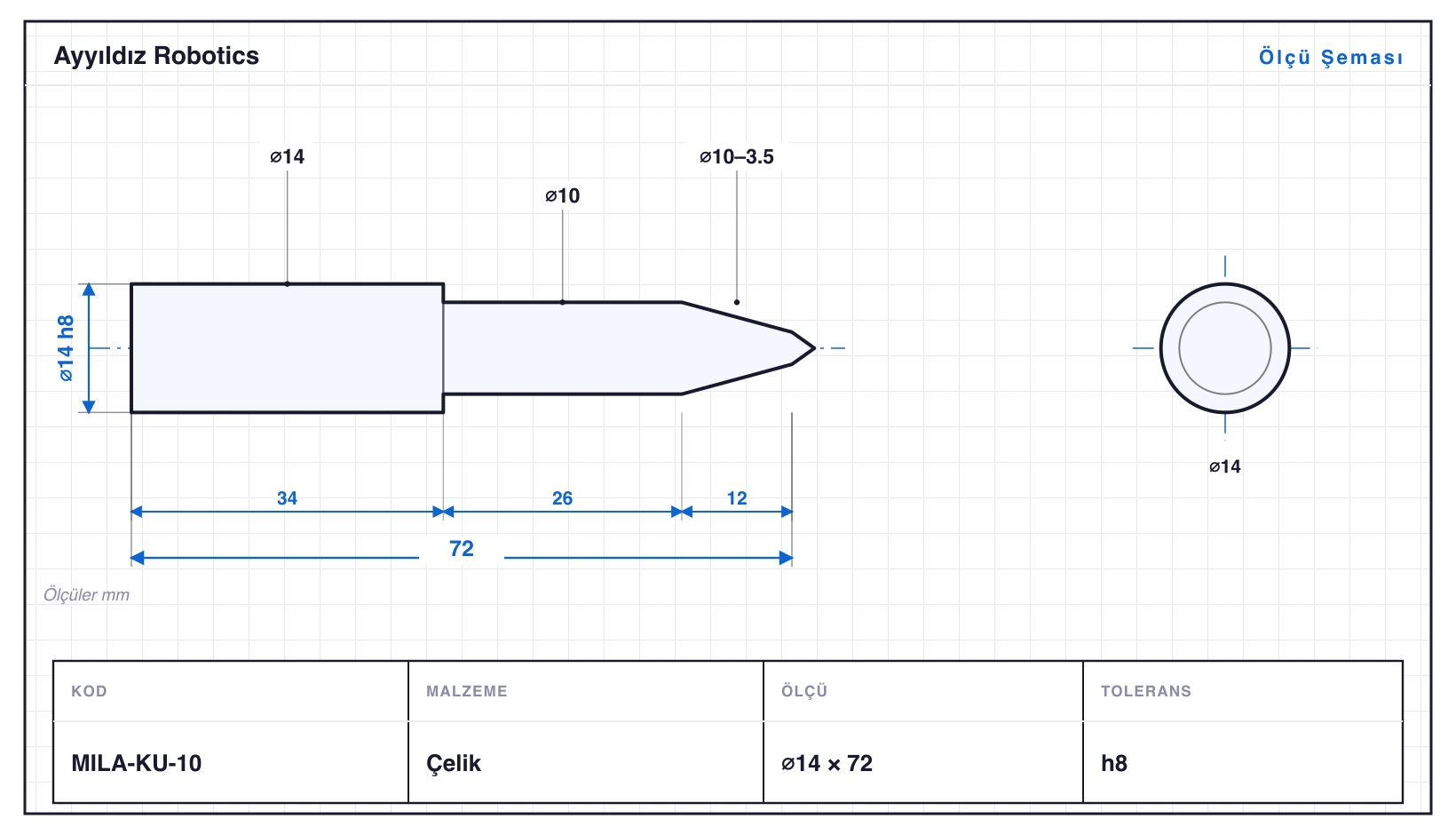

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MILA-KU-04 | 6 | 40 | konik | h8 · ⌀6: 0/−0,018 | — |
| MILA-KU-05 | 8 | 48 | konik | h8 | — |
| MILA-KU-06 | 9 | 53 | konik | h8 | — |
| MILA-KU-07 | 11 | 58 | konik | h8 | — |
| MILA-KU-08 | 12 | 62 | konik | h8 | — |
| MILA-KU-10 | 14 | 72 | konik | h8 | — |
| MILA-KU-12 | 16 | 82 | konik | h8 · ⌀16: 0/−0,027 | — |
| MILA-KU-13 | 17 | 86 | konik | h8 · ⌀17: 0/−0,027 | — |
| MILA-KU-14 | 18 | 91 | konik | h8 · ⌀18: 0/−0,027 | — |
| MILA-KU-16 | 20 | 100 | konik | h8 | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Konik Uçlu Kademeli Mil KU, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Miller & Şaftlar ailesidir — çaplar ⌀6–20 mm, boylar 40–100 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı MILA-KU-16, 100 mm. Tornalamanın yanında konik tornalama gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı MILA-KU-04: ⌀6 mm çapta 40 mm boy, yani boy/çap oranı 6,7. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar h8 toleransında işlenir; en küçüğü MILA-KU-04 (⌀6 mm), en büyüğü MILA-KU-16 (⌀20 mm). Aile konik, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
