Döner Mafsal Pimi
Omuzlu ve segman oluklu, serbest dönen mafsal/pivot pimi.

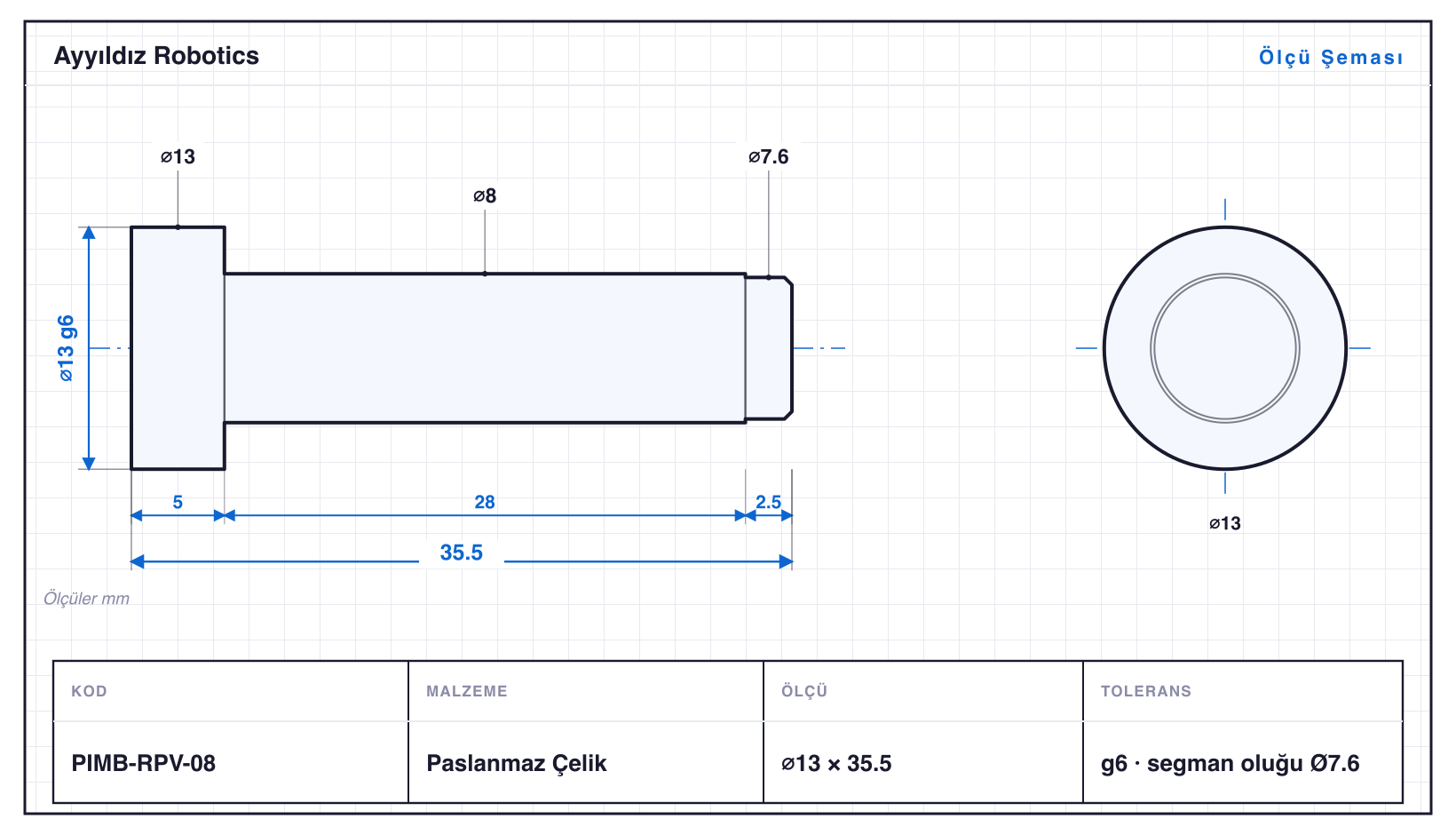

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| PIMB-RPV-04 | 6 | 19 | 3 kademe | g6 · ⌀6: −0,004/−0,012 | segman oluğu ⌀3,6 |
| PIMB-RPV-05 | 8 | 23,5 | 3 kademe | g6 | segman oluğu ⌀4,6 |
| PIMB-RPV-06 | 10 | 28 | 3 kademe | g6 | segman oluğu ⌀5,6 |
| PIMB-RPV-06T | 10 | 32 | M5 | g6 | dişli uçlu somunla emniyetli pivot |
| PIMB-RPV-06B | 10 | 28 | ⌀2 · 2 kademe | g6 | enine gupilya delikli döner pim |
| PIMB-RPV-08 | 13 | 35,5 | 3 kademe | g6 | segman oluğu ⌀7,6 |
| PIMB-RPV-08T | 13 | 41 | M6 | g6 | dişli uçlu somunla emniyetli pivot |
| PIMB-RPV-08B | 13 | 35 | ⌀2,5 · 2 kademe | g6 | enine gupilya delikli döner pim |
| PIMB-RPV-10 | 16 | 43 | 3 kademe | g6 | segman oluğu ⌀9,6 |
| PIMB-RPV-10T | 16 | 50 | M8 | g6 | dişli uçlu somunla emniyetli pivot |
| PIMB-RPV-12 | 18 | 50 | 3 kademe | g6 · ⌀18: −0,006/−0,017 | segman oluğu ⌀11,5 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Döner Mafsal Pimi, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Pimler ailesidir — çaplar ⌀6–18 mm, boylar 19–50 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀18 mm çubuktan çıkıyor; ailenin en uzun varyantı PIMB-RPV-10T, 50 mm. Tornalamanın yanında diş çekme (M5, M6, M8) ve eksenel delme (⌀2–2,5 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant PIMB-RPV-06T: ⌀10 mm çapta 32 mm boy, yani L/D 3,2. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar g6 toleransında işlenir; en küçüğü PIMB-RPV-04 (⌀6 mm), en büyüğü PIMB-RPV-12 (⌀18 mm). Aile dişli, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
