Mafsal (Clevis) Pimi
Başlı, çatal bağlantı için enine gupilya delikli mafsal pimi.

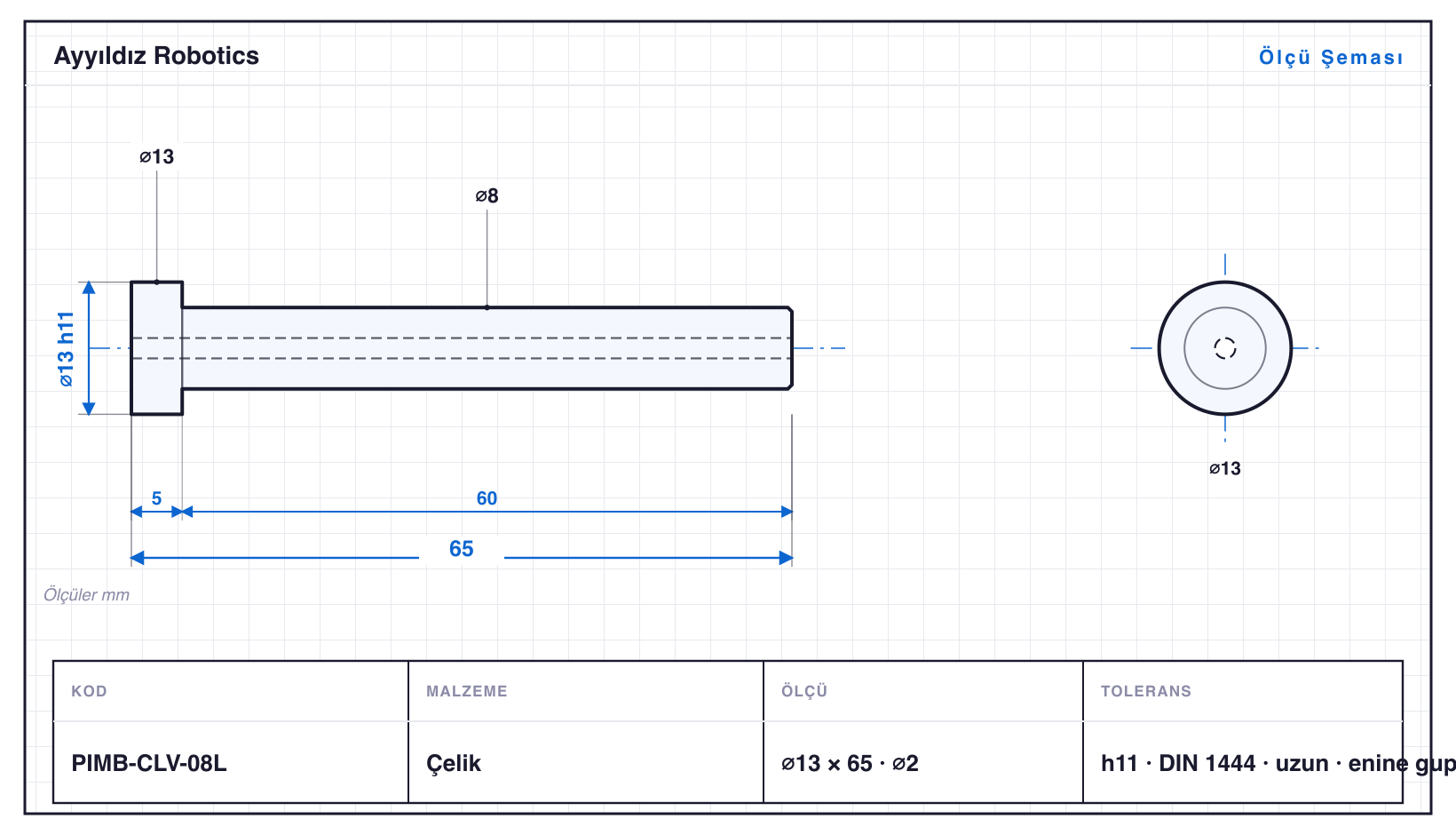

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| PIMB-CLV-04 | 7 | 19 | ⌀1,2 · 2 kademe | h11 | DIN 1444 · enine gupilya deliği |
| PIMB-CLV-05 | 8 | 23,5 | ⌀1,6 · 2 kademe | h11 | DIN 1444 · enine gupilya deliği |
| PIMB-CLV-06 | 10 | 28 | ⌀1,6 · 2 kademe | h11 | DIN 1444 · enine gupilya deliği |
| PIMB-CLV-06L | 10 | 49 | ⌀1,6 · 2 kademe | h11 | DIN 1444 · uzun · enine gupilya |
| PIMB-CLV-08 | 13 | 37 | ⌀2 · 2 kademe | h11 | DIN 1444 · enine gupilya deliği |
| PIMB-CLV-08L | 13 | 65 | ⌀2 · 2 kademe | h11 | DIN 1444 · uzun · enine gupilya |
| PIMB-CLV-10 | 16 | 46 | ⌀3,2 · 2 kademe | h11 | DIN 1444 · enine gupilya deliği |
| PIMB-CLV-10L | 16 | 76 | ⌀3,2 · 2 kademe | h11 | DIN 1444 · uzun · enine gupilya |
| PIMB-CLV-12 | 18 | 57 | ⌀3,2 · 2 kademe | h11 · ⌀18: 0/−0,110 | DIN 1444 · enine gupilya deliği |
| PIMB-CLV-12L | 18 | 92 | ⌀3,2 · 2 kademe | h11 · ⌀18: 0/−0,110 | DIN 1444 · uzun · enine gupilya |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Mafsal (Clevis) Pimi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Pimler ailesidir — çaplar ⌀7–18 mm, boylar 19–92 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀18 mm çubuktan çıkıyor; ailenin en uzun varyantı PIMB-CLV-12L, 92 mm. Tornalamanın yanında eksenel delme (⌀1,2–3,2 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant PIMB-CLV-12L: ⌀18 mm çapta 92 mm boy, yani L/D 5,1. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h11 toleransında işlenir; en küçüğü PIMB-CLV-04 (⌀7 mm), en büyüğü PIMB-CLV-12L (⌀18 mm). Aile delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
